工程实测｜单目高速DIC技术实现精密件微米级高频振动捕捉

一、案例背景

在高端工业制造、精密装备与力学科研领域，精准获取结构高频振动全域动态参数，是评价产品动态服役性能、校核结构疲劳可靠性、预判构件使用寿命的核心试验手段。传统接触式测量方案存在局限性：附加刚度改变试件原始动力学特性；构件内部空间狭小，难以布置多点接触测点；仅能采集单点离散振动数据，严重限制精密结构振动机理分析。

单目高速DIC技术，单台高速相机即可快速完成测量，可同步捕捉试件全场位移、应变、振动时序响应，广泛适配高频振动、瞬态冲击、动态材料力学性能测试等试验场景。设备部署灵活、空间适配性强，针对微型精密构件振动测试具备独特工程优势。

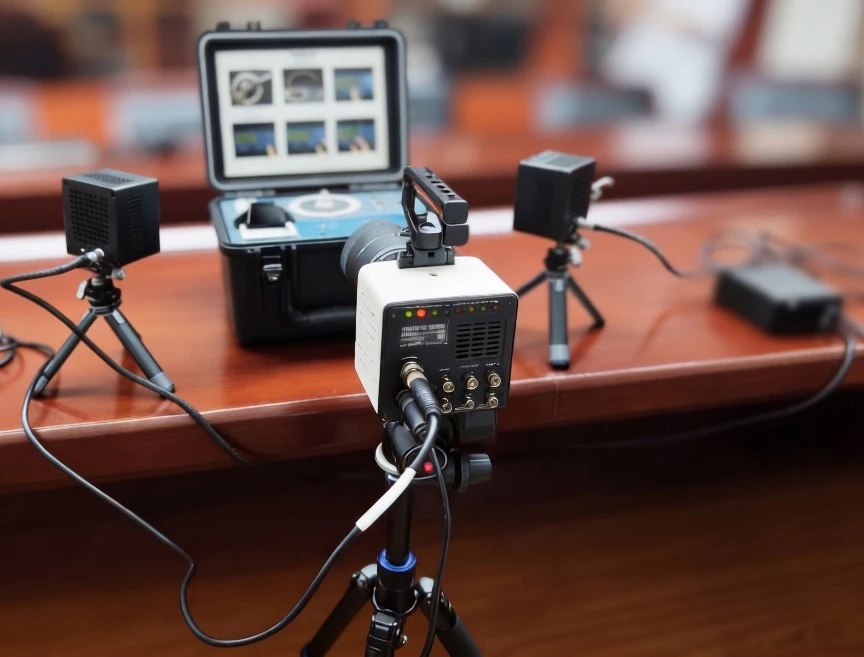

本次试验以便携式标准振动校准仪作为可控正弦振动激励源，采用新拓三维XTDIC-SPARK 单目高速DIC测量系统，分别开展高速变频扫频、低速稳态定频两类典型振动工况试验，完整采集微型试件全域振动位移、瞬时运动速度、振动加速度时序数据，定量验证单目高速DIC技术测量精度、数据稳定性与工程落地适用性。

一、高速DIC技术方案选型

单目高速DIC适用场景（本试验最优方案）

小型平面精密零件、狭小腔体受限空间、仅关注平面二维振动、以稳态/瞬态微小振幅振动测试为主、追求快速架设与低成本试验，无三维离面振动量化需求的高频振动检测场景。

双目高速DIC技术适用场景

大型复杂曲面构件、存在显著离面振动/扭转变形、需要三维空间位移与完整三维模态分析、大振幅大变形动力学试验，对三维振动幅值、空间振型量化有明确要求的测试场景。

针对微型精密平面部件高频振动轨迹测试，单目高速DIC在空间适配性、时序同步性、调试便捷性、微位移测量精度上完全满足试验需求，是兼顾测试效率与测量精度的最优光学测量方案。

二、单目高速DIC技术方案

降低同步误差

单台高速相机采集图像，时间基准统一，避免了因同步精度不足导致的相位差问题。

空间适应性更强

单目系统只需一个视角，可更靠近试样布置成像路径，适合空间受限的试验环境（如霍普金森杆试验、小型试样测试等），安装更便捷。

减少标定复杂性

无需标定操作，降低了因标定不稳定（如振动、温度波动、气流扰动等）导致的数据误差。

高采样频率与精度

支持高达10万Hz的采样频率，能够精确捕捉快速变化的应力和应变行为，满足爆炸、冲击、高速振动等极限动态条件的测量需求，确保数据的高精度和可靠性。

三、测试方案设计

试验选取新拓三维高速DIC测量系统，搭配可控振动校准激励源，设计两类典型振动工况，覆盖稳态低频、瞬态宽频振动场景，通分析试件全场测点位移、速度、加速度时序数据：

工况1：高速变频测试：激励频率连续动态变化，全程采集动态响应数据，检验系统在宽频、非稳态振动环境下的数据追踪能力与测量精度；

工况2：低速定频测试：采用固定频率、固定振幅的稳态正弦激励，采集振动时序曲线，验证系统低频稳态测量的数据稳定性与一致性。

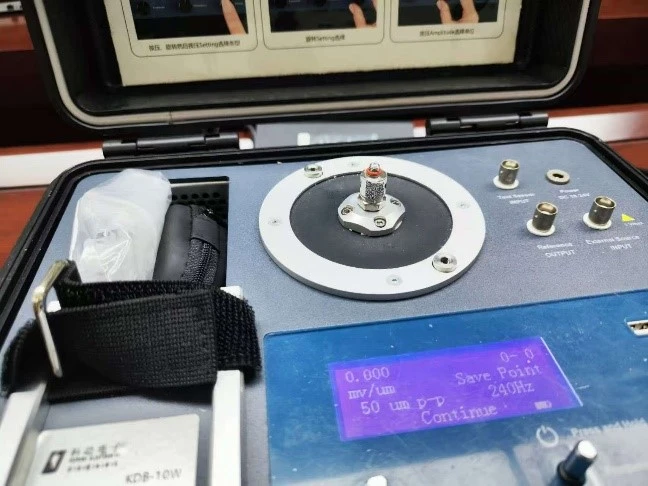

被测小型试样表面散斑处理

四、测试场景一：高速变频试验

从实测曲线可见，单目高速DIC系统完整记录全频段扫频振动响应规律：受激试件振幅随激励频率改变呈现明显幅值调制特征，共振频段振幅陡增，远离共振区间振幅逐步衰减。

频率快速切换的瞬态区间内，加速度时序曲线连续平滑，无数据断层、数值跳变现象，印证系统优异的瞬态捕捉性能；速度曲线与加速度曲线满足微分数理关系，曲线噪声水平低，凸显DIC数值求解的稳定性。

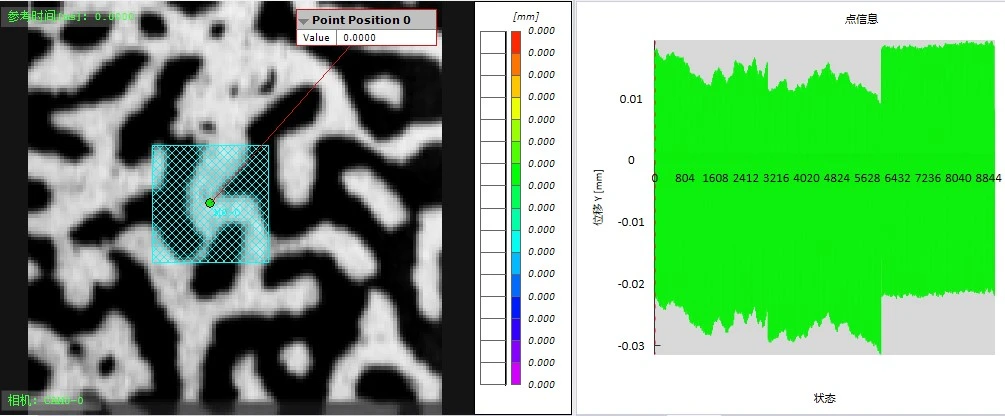

高速变频测试整体曲线

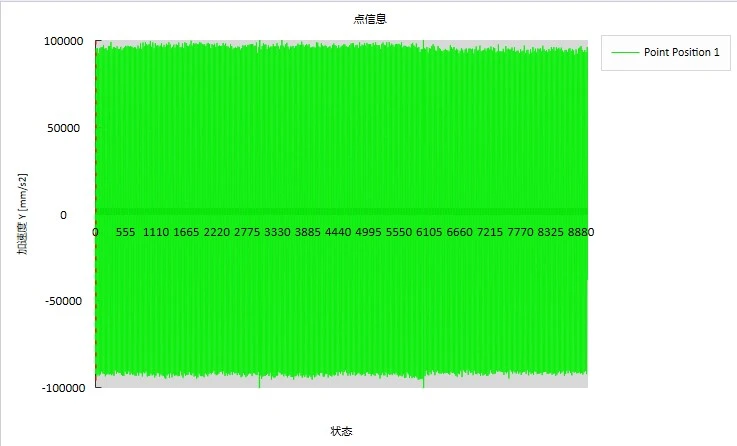

高速变频加速度曲线

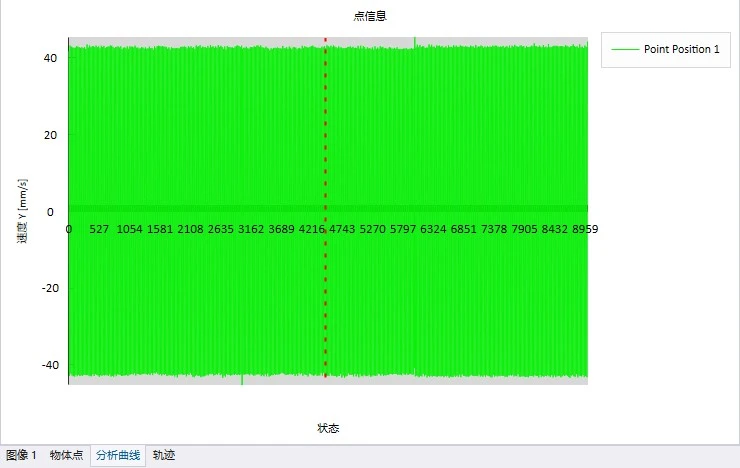

高速变频速度曲线

五、测试场景二：低速定频试验

位移时序曲线呈规整正弦波形，周期稳定、峰峰值波动极小，精准还原试件简谐振动特征，依托亚像素插值算法，系统可实现微米级微小位移识别。

低频振动周期更长，单周期内采样点数充足，位移、速度、加速度曲线顺滑、信噪比优异；加速度曲线与位移曲线严格满足二阶微分关系，三组物理量数据自洽性良好，全程无基线漂移、异常抖动。

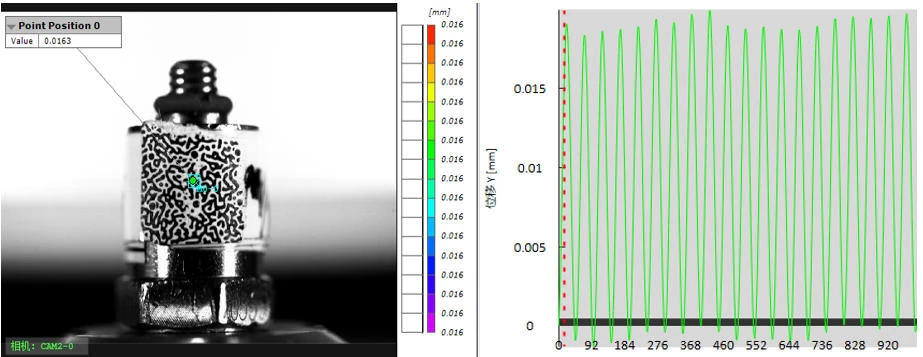

低速定频位移曲线

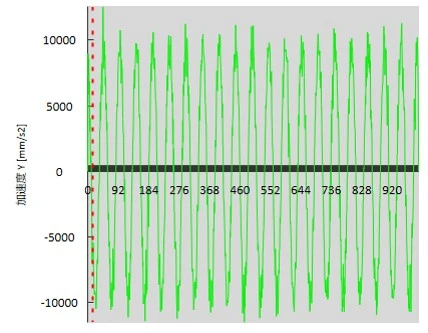

低速定频加速度曲线

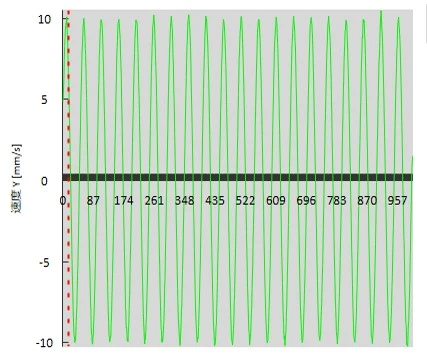

低速定频速度曲线

六、结果分析

从两种测试场景的数据结果来看，新拓三维单目高速DIC技术在振动轨迹测量中表现出以下关键性能特征：

宽频响应能力：在高速变频测试中，单目高速DIC技术成功跟踪了频率连续变化条件下的全动态过程，这对于实际工程中碰到的非稳态振动问题（如发动机启停过程、冲击响应等）具有重要应用价值。

高精度位移测量：基于亚像素插值算法，DIC技术实现了优于0.01像素的位移测量分辨率，能够检测到微米级甚至亚微米级的振动位移。

多物理量同步获取：可同时获取位移、速度（位移一阶导数）和加速度（位移二阶导数）数据。速度与加速度曲线与位移曲线之间的微积分自洽性，验证了测量数据的可靠性。

非接触免干扰：DIC测量技术不与被测物发生任何物理接触，对于轻质、柔性或微型结构的振动测试，这一优势尤为突出。

全场多点测量：可对ROI区域内所有网格点进行同步测量，获取全场振动位移分布。这为模态分析、节点线识别、振型提取等高级振动分析提供了丰富的数据基础。
