蓝光三维扫描技术用于汽车玻璃曲面3D全尺寸检测

在激烈的汽车行业竞争中，制造商对产品质量和生产效率尤为关注。汽车玻璃作为核心部件，其质量对整车安全至关重要。蓝光3D扫描技术具有操作简单、强通用性、高精准度等优势，已成为汽车制造业尺寸质量控制的“核心工具”，它能轻松应对复杂检测需求，彻底改变传统质控模式。

传统检测方案瓶颈

汽车玻璃工件形状复杂、尺寸精度要求高，后续装配工序、产品性能对尺寸一致性依赖极强。但传统检测方式存在诸多局限：

1、依赖专用检具，需匹配多规格检具，采购成本高、存储占用空间大，通用性极差；

2、维度有限，无法精准获取位置度、形面偏差等关键数据，难以满足全尺寸质控要求；

3、检测效率低，对于复杂曲面、细小特征的检测易出现误差，影响生产进度。

蓝光三维扫描技术的应用，完美解决了这些痛点——无需专用工装，可更换工业相机镜头，自由切换不同测量幅面，能快速精准获取玻璃曲面细微特征，全维度呈现尺寸偏差，让质控更高效、更精准。

蓝光三维扫描检测方案

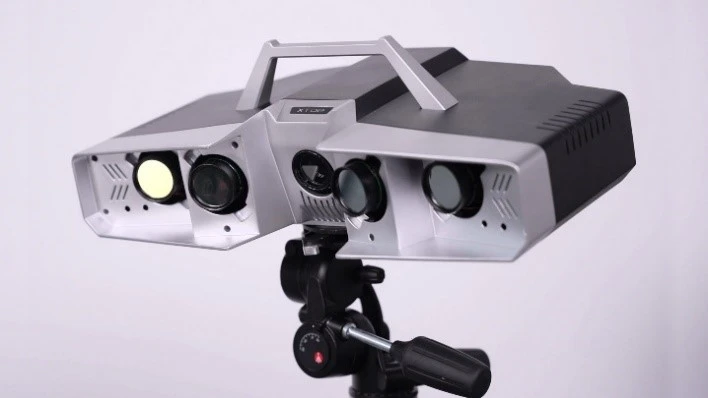

采用新拓三维XTOM拍照式蓝光三维扫描仪，通过扫描上玻璃底面和下玻璃顶面，然后对比两个面的数据，便可直接分析全尺寸误差。

核心优势：

超高精度：单幅精度可达微米级，满足汽车玻璃公差检测需求。

非接触式：避免对玻璃脆弱表面造成划伤或压力变形。

高效扫描：单幅扫描时间≤1S，大幅提升检测效率。

细节捕捉能力强：精准还原玻璃复杂曲面、棱线、孔位等特征。

高精度扫描软件：强大的3D重建、渲染和后处理算法，保证扫描速度和重复性精度。

3D全尺寸检测流程

1、工件准备

在玻璃表面均匀喷涂显影剂（对精度近乎无影响，如钛粉喷涂一次尺寸变化1~2um），确保蓝光扫描能稳定高精度获取数据。

2、三维扫描与全局点拼接

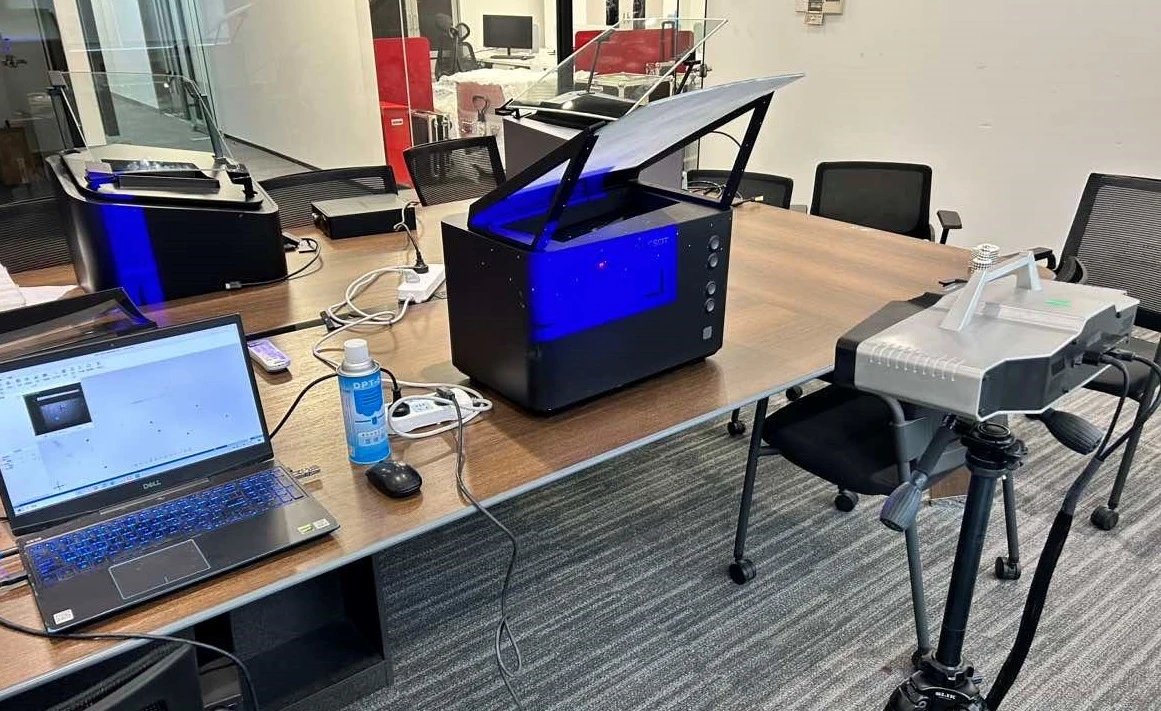

固定玻璃工件于测量台，确保稳定。围绕工件进行多角度3D扫描采集数据。三维扫描软件自动识别共用标记点，实时将所有局部扫描坐标系转换到统一的全局坐标系下，实现点云的高精度、无缝自动拼接，获取完整的玻璃工件3D数据模型。

3、三维尺寸检测与分析

点云处理：对拼接后的完整点云进行降噪、平滑等优化处理。

导入CAD数模：导入玻璃的原始设计CAD模型

坐标对齐：将扫描3D数模与理论CAD模型在检测软件中通过最佳拟合或特征进行精确匹配对齐。

3D比较分析 (彩图对比结果-GD&T)：

GD&T分析：将扫描模型与设计CAD数模实时比对，自动计算曲率连续性、轮廓度、平整度、厚度均匀性等关键公差。

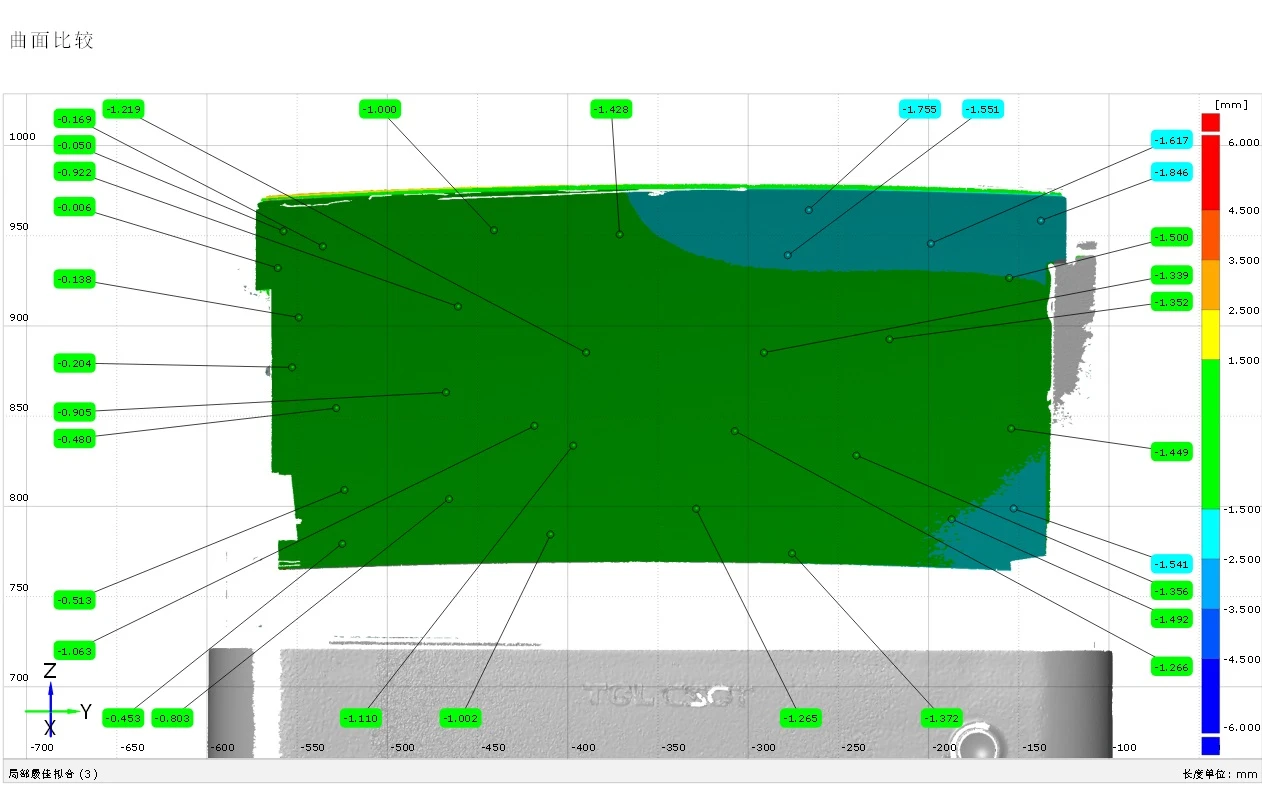

缺陷定位： 3D偏差色谱图直观显示局部变形区域（如微凹陷、波纹等）。

安装点验证：精准分析定位孔/销的位置度，确保与车架无缝匹配。

报告生成：自动输出包含量化偏差数据、色谱图、关键截面分析的质量报告，支持SPC统计过程控制。

四、检测结果与价值

蓝光三维扫描技术结合全局点拼接方法，为汽车玻璃的3D全尺寸高精度检测提供了高效测量方案，实现了对复杂曲面玻璃的快速、完整、精确的尺寸质量掌控，显著提升了汽车玻璃制造过程的质量控制能力与效率，有力保障了产品最终质量和整车的安全性与美观性。

全面掌控：获取玻璃工件全表面、全尺寸的高精度数据。

精细定位：色谱图精准定位尺寸超差的具体区域（如边缘变形、曲面塌陷、局部凸起等）。

数据驱动：为工艺改进（如模具修整、成型工艺优化）提供精确依据。

质控提升：实现从抽检走向全检或高频次抽检，提高产品一致性，提升合格率。
