音响音色失真、模片厚薄不均？XTOM蓝光三维扫描仪解决汽车音响模具质控难题

汽车音响是驾乘体验的核心声学部件，音响模片、喇叭成型模具作为核心薄壁曲面精密构件，其曲面轮廓度、全域厚度均匀性、型腔成型精度直接决定喇叭振动频率、发声均衡度。一旦模片厚薄出现局部偏差、模具型腔发生加工变形或长期磨损，会直接造成喇叭杂音、音色失真、高低音失衡等品质缺陷，严重影响产品合格率与用户使用体验。

传统检测手段在单点计量精度、数据可靠性具备突出优势，是工业精密尺寸校验的标准工具，但仅能采集离散点位数据，无法完整获取工件全域三维形貌，难以量化曲面全域形变与厚度分布，缺陷溯源、模具修模高度依赖人工经验，试模周期长、不良品管控成本居高不下。

在此行业全尺寸质控刚需下，拍照式蓝光三维扫描技术与接触式单点检测形成互补搭配，以全域面扫描能力弥补单点测量短板，成为汽车声学零部件数字化全表面质量管控的刚需检测方案。

一、传统检测方案核心局限

传统检测方案是行业标准尺寸计量工具，多用于关键特征点位精准校核，但针对音响模片、喇叭模具这类复杂薄壁曲面件，存在无法规避的应用短板：

1、缺失全域形貌信息

无法完整覆盖整个曲面，工件大面积区域的厚薄渐变、轻微翘曲、型腔磨损极易漏检，无法解释批量喇叭音色不一致问题。

2、易损伤薄壁工件

音响模片厚度薄、材质软，模具型腔抛光面精度高，接触采集易划伤、压伤工件风险，不适用于成品无损全检。

3、复杂曲面测量效率低

模片、喇叭模具均为自由曲面，单工件检测耗时长，无法适配产线高效抽检质控需求。

4、无法直观可视化缺陷分布

不能生成全域色差偏差图谱，无法直观展示变形、磨损的区域范围与渐变趋势，修模、工艺调整缺少直观数据参考。

5、不支持装配分析

仅能输出独立尺寸数值，无法建立完整三维数字模型，不能提前分析贴合间隙、装配干涉，试错成本高。

6、磨损监测难度大

离散数据难以纵向对比模具长期使用后的全域磨损变化，无法量化整体型腔形变趋势。

接触设备负责工件关键基准孔、关键装配尺寸、单点高精度公差的精准校验，出具法定可溯源单点计量数据；蓝光三维扫描技术负责全域曲面、完整轮廓、全区域厚度分布、整体形变全维度检测；两者是组合质检模式，兼顾检测效率、全域覆盖能力与单点计量权威性。

二、蓝光3D扫描全尺寸检测方案

采用新拓三维XTOM拍照式蓝光三维扫描仪，搭配全局点云拼接技术，结合X-INSPECT三维检测分析软件，搭建一体化检测流程：工件预处理→多视角三维扫描→点云自动拼接→CAD 数模对齐→全域偏差色谱分析→截面厚度检测→标准化检测报告输出。

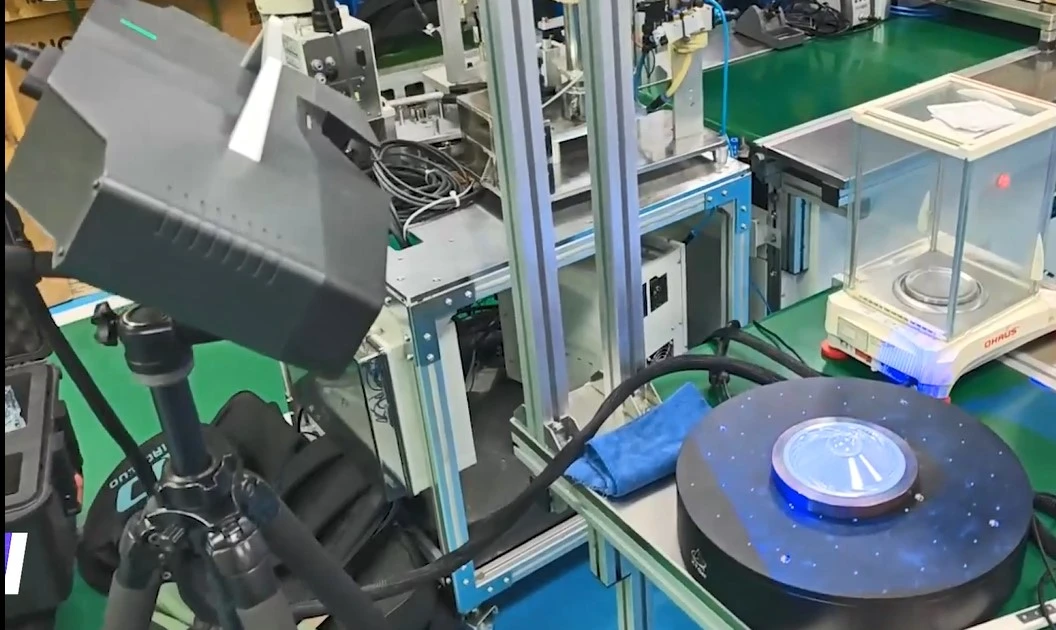

XTOM拍照式蓝光三维扫描仪，采用非接触蓝光技术，适配薄壁、易划伤的音响模片与精密模具型腔，可精准捕捉微小形变与厚度差值，覆盖成品音响模片检测、喇叭成型模具检测应用场景。

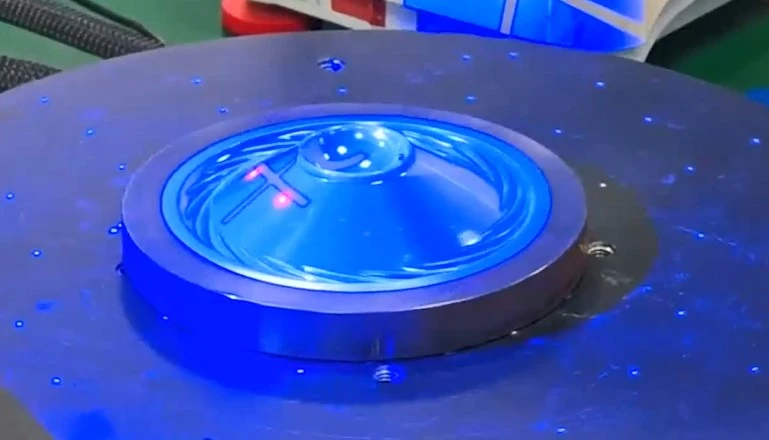

案例一：汽车音响模片3D检测

1. 3D扫描检测数据

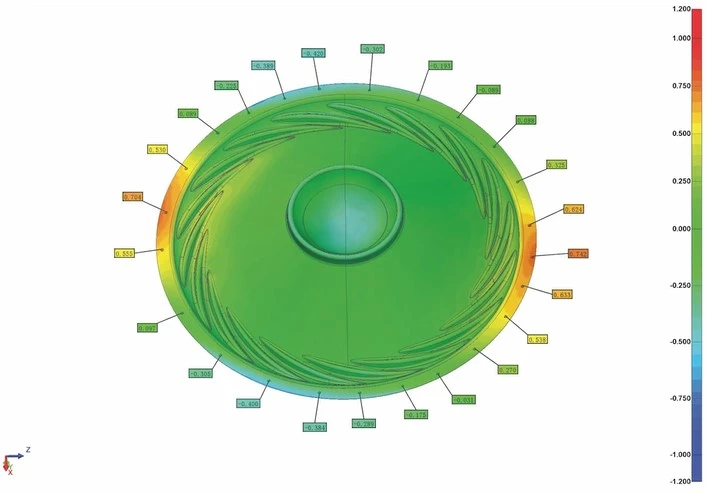

全域形面偏差色谱数据：整体误差区间-1.200mm～+1.000mm，模片有效发声曲面绝大部分区域偏差控制在±0.25mm 区间；设备可捕捉细微厚度波动。

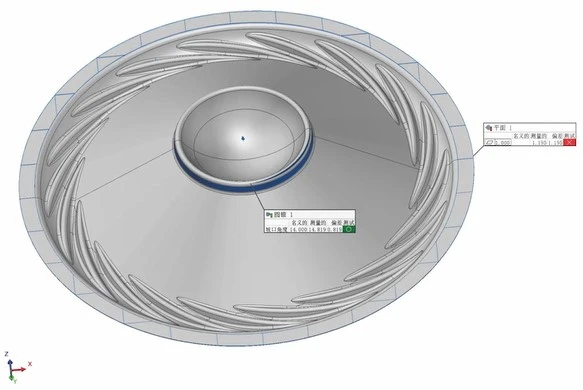

2）截面厚度实测数据：多组关键截面点位厚度实测值分布在-1.191mm～+0.028mm区间，模片厚度差值达到1.1mm；多处区域厚度偏差超出图纸标准公差范围。

3）虚拟装配间隙数据：完整三维模型与喇叭底座数模对齐仿真，局部区域贴合间隙差值超 0.3mm，存在装配贴合不良隐患。

2. 检测结果判断

模片全域厚度分布不均匀，局部区域厚度超差，注塑成型收缩、压力波动造成曲面形变，会导致振动幅度不一致，是喇叭音色失真、产生杂音的直接诱因；

装配截面间隙数据显示模片与底座存在局部贴合偏差，批量装配后会出现装配松动、共振异响等质量隐患。

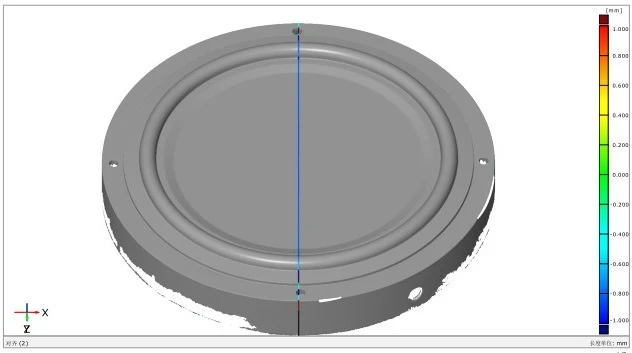

案例二：音响喇叭模具型腔3D检测

1.3D扫描检测数据

模具全域形面偏差色谱数据：整体误差区间-1.400mm～+1.000mm，成型工作面标准公差要求±0.4mm；

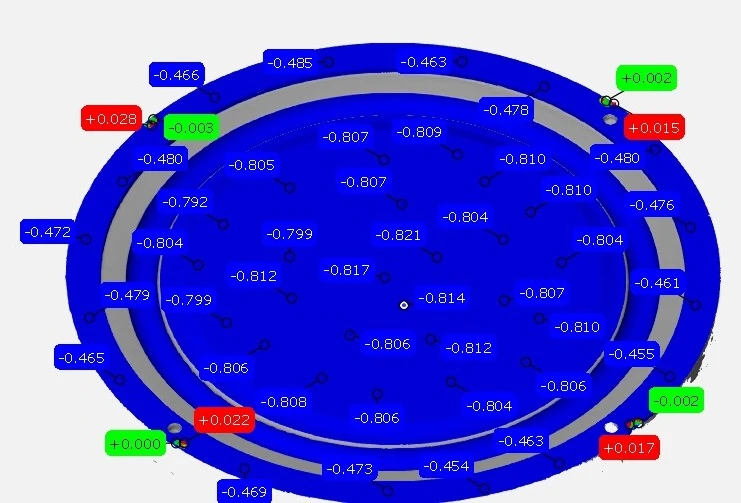

型腔截面磨损数据：量产工作面磨损量集中在0.45mm～0.82mm，型腔中部、分型面磨损最为严重，局部最大磨损差值达1.19mm；

3）纵向对比数据：将扫描模型与原始CAD数据比对，可量化不同生产周期型腔全域磨损梯度，清晰区分原始CNC加工误差与长期量产磨损形变。

2.检测结果判断

1）模具型腔局部磨损量超出成型公差标准，型腔基准厚度发生偏移，注塑成型后模片同步出现厚薄超差，会造成批量声学不良；

2）磨损呈区域性分布，非均匀损耗，仅局部打磨无法彻底解决成型厚度偏差问题，盲目修模会大幅增加试模次数。

截面线、虚拟装配贴合度检测

三、方案总结

汽车音响模片、喇叭模具两类精密薄壁曲面件，是影响整车声学品质的关键零部件。传统检测方案难以实现工件全域曲面完整质控，单独使用无法解决曲面厚薄不均、大面积形变等隐蔽质量问题。

XTOM拍照式蓝光三维扫描仪，可高效完成模片成品、喇叭模具型腔全域偏差量化检测，快速定位全曲面缺陷、优化注塑工艺与模具加工，有助于解决模片厚度不均、喇叭音色失真、模具磨损难量化、修模试模成本高等行业痛点，为汽车声学零部件企业提供兼顾效率、全域覆盖与计量可靠性的3D数字化质控方案。
