DIC全场测量技术在汽车智造可靠性评估中的深度应用

形变与位移的实时全场域测量技术，正重塑汽车智造的"数据闭环"。正如国际实验力学学会指出的：“从局部点到全场域的测量范式转移，标志着结构可靠性评估进入高维数据驱动时代”^[1]。在全球汽车产业电动化与智能化转型浪潮中，DIC（数字图像相关）技术凭借其非接触、全场测量能力，成为提升产品可靠性的核心技术支点，并从实验室走向工业现场核心地位。

汽车行业测量需求驱动

电池安全监测：动力电池充放电膨胀、碰撞挤压形变的空间分布规律，需全场数据支撑热失控风险评估。

一体化压铸工艺：大型铝合金结构件残余应力分析需全域应变场映射。

碰撞安全法规升级：Euro NCAP等要求毫秒级时间分辨率的吸能区变形演化数据。

智能底盘开发：线控系统关键部件动态变形数据驱动控制算法标定。

行业共识表明：“全场测量从实验室向生产线迁移，是解决汽车智造多尺度力学问题的必由之路”^[2]。

主流全场测量技术对比

《Scientific Reports》发表的一项系统性研究对LDV、数字全息和DIC三种主流全场光学测量技术进行了振动分析应用的对比评估^[3]：

技术特性	LDV	数字全息	DIC
测量原理	多普勒频移	干涉成像	散斑追踪
位移灵敏度	极高（纳米级）	高	中等
大位移测量	受限	受限	优秀（＞50%应变）
表面准备	简单	简单	需散斑图案
仿真验证适配	需数据转换	需数据转换	可直接对接FEA网格

研究表明，对于汽车制造中常见的碰撞测试、疲劳分析等场景，DIC技术凭借其非侵入性、全场测量能力和广泛的几何适用性，已成为结构力学测试的首选方案^[4]。而在高频振动和微小位移测量领域，ESPI和LDV则具有更高的灵敏度优势。

DIC技术在汽车产业的典型应用

DIC（数字图像相关）技术在汽车产业中应用广泛，主要体现在以下几个方面：

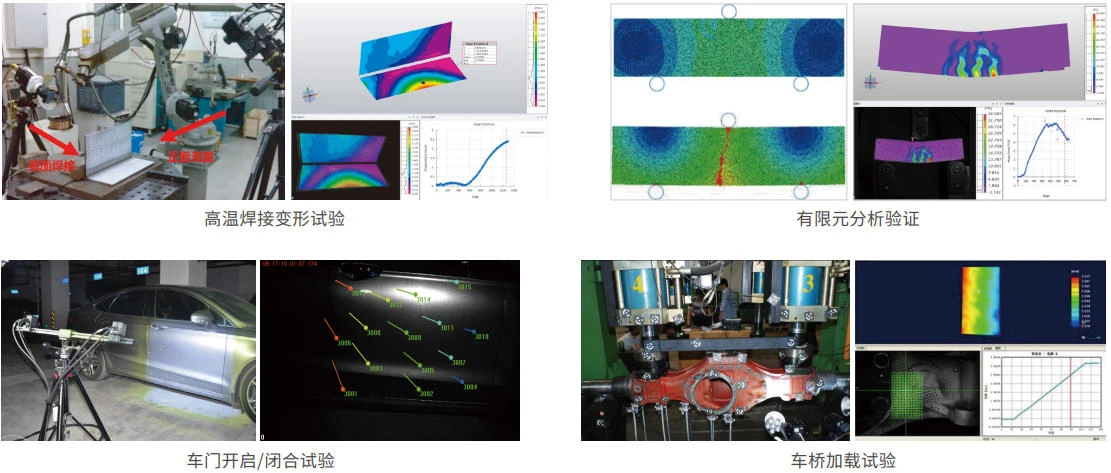

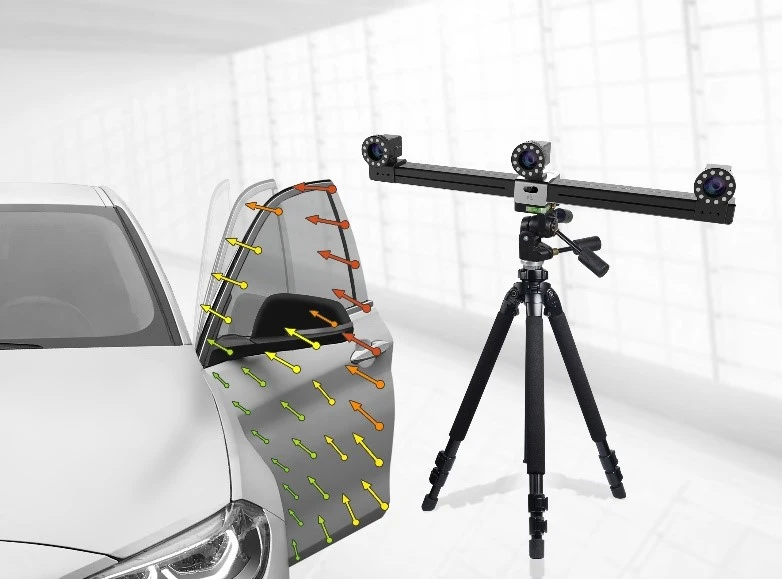

新拓三维XTDIC三维全场应变测量系统，不仅适用于材料与结构静态测试，同样适用于高速测量，如高速拉伸、高频振动、碰撞、冲击等测试，广泛应用于汽车产业中的轻量化设计、安全性能验证和制造工艺优化等环节，助力汽车制造商提升产品质量和安全性。

汽车测量需求的结构性升级

材料复杂性驱动的测量维度拓展

轻量化材料的本构行为呈现显著空间非均匀性。Schreier等^[5]通过双相钢拉伸实验证实：传统应变片在15%应变阶段因局部化效应导致测量误差高达22%，而DIC技术通过全场应变梯度分析（空间分辨率0.1mm）可将误差控制在5%以内。

动态事件的高频捕获需求

动力电池安全测试要求μs级时间分辨率。Roth团队^[6]采用X射线高速DIC系统揭示：电池壳体在挤压载荷下从弹性变形到破裂的临界转变发生在0.8ms内，传统传感器因带宽限制（≤10kHz）无法完整记录该过程。

DIC技术在汽车产业应用前沿研究成果

1、材料本构模型校正

DIC全场数据正在重构材料模型建立范式。Li等^[7]针对DP780高强钢的研究表明：基于DIC双轴拉伸实验获取的塑性应变比（r值）分布，可修正传统模型22%的预测偏差。

王振等^[8]采用XTDIC系统进行铝合金轮毂径向疲劳试验 (GB/T 5334-2023)，捕捉轮辐根部0.12mm微应变梯度，轮毂径向变形量实测值 vs 仿真偏差：4.7% (传统应变片偏差>15%)，识别出气孔缺陷区应力集中范围：直径3.2±0.5mm。

2、动态可靠性评估

高速碰撞过程的全场重构是DIC技术的标志性应用。Reu^[9]通过多相机同步系统（时间误差<100ns）证实：B柱在50km/h侧碰中的最大主应变达38%，且应变集中区域与CAE仿真偏差达15mm。该发现直接推动车身加强件拓扑优化，使碰撞能量吸收率提升12%。

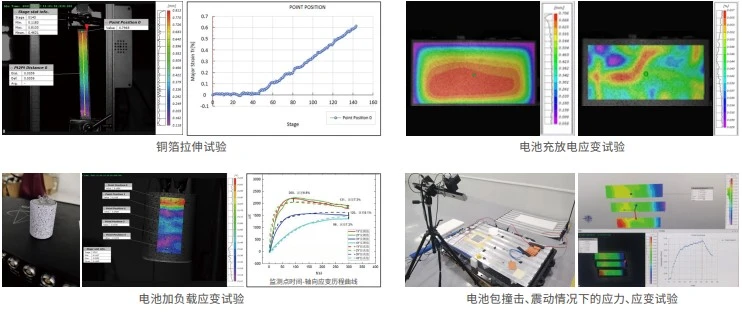

李强等^[10]基于XTDIC系统进行动力电池包挤压测试 (GB 38031-2020)，200,000 fps高速采集壳体破裂前0.8ms应变突变，三维重构壳体褶皱变形过程（空间精度±0.05mm）。

陈航等^[11]采用XTDIC系统进行铸铁转向节台架试验 (GB/T 2611-2022)，监测转向节在陶瓷散斑耐受1,200℃淬火循环下的疲劳损伤，裂纹萌生预警：1,250,000次循环（磁粉检测滞后至1,337,500次），应变累积热点定位误差：≤0.3mm，散斑2,000小时脱落率：<1%

DIC技术在汽车产业更多应用方向

多技术融合应用，如智能算法融合，使裂纹自动识别准确率达99.3%（Zhang^[12]）；多物理场耦合，DIC技术与红外热像同步技术实现制动盘热-机疲劳耦合分析，寿命预测误差<8%（SAE 2023-01-0875^[13]）。

结论

DIC技术通过将材料变形转化为高维数据流，正在构建汽车可靠性工程的数字基座。其在多尺度损伤解析、智能质量控制等维度的突破，标志着汽车智能制造进入“全域可测”的新阶段。

另外，随着深度学习技术与光学计量的融合发展，端到端的智能位移与应变测量正在成为现实。《Light: Science & Applications》发表的综述指出，深度学习在光学计量中的应用正显著提升测量精度和处理速度^[16]，为全场测量技术在汽车智造领域的普及应用奠定了基础。近年来，多家头部车企正努力探索将DIC系统集成至产线在线检测环节，实现从离线实验室测试向在线质量监控的跨越。
