精度与细节双重考验：蓝光三维扫描技术如何让医疗制造效率翻倍？

当前全球医疗器械市场规模稳步扩张，人工关节、牙科种植体、手术导板等器具向高精度、定制化、复杂结构方向发展。同时，国内外监管机构相继发布相关标准与指南，明确医疗器具全生命周期质量检测的数字化、精准化要求，传统检测模式已难以满足行业合规发展需求。

在医疗器具领域，小型精密器件的3D扫描检测一直是行业难点——既要捕捉细微结构，又要保证数据精度，才能满足后续生产需求。采用新拓三维XTOM高精度蓝光三维扫描仪，精准攻克复杂曲面、微孔结构扫描难题，快速、准确地获取关键零部件的三维数据，为产品的研发和质量控制提供有力支持。

医疗器具全尺寸3D扫描

精度验证：误差≤0.01mm，工业计量精度

对医疗器具芯模进行3D扫描，开展准确性精度测量，全程在工业实际应用场景进行，新拓三维计量技术工程师通过彩色误差云图，对扫描网格模型与逆向设计模型进行精度对比验证。

结果显示，对医疗器具芯模的准确性精度测量，与原始扫描数据的误差均严格控制在≤0.01mm，完全满足医疗零部件的生产精度要求。

测试设备及工具

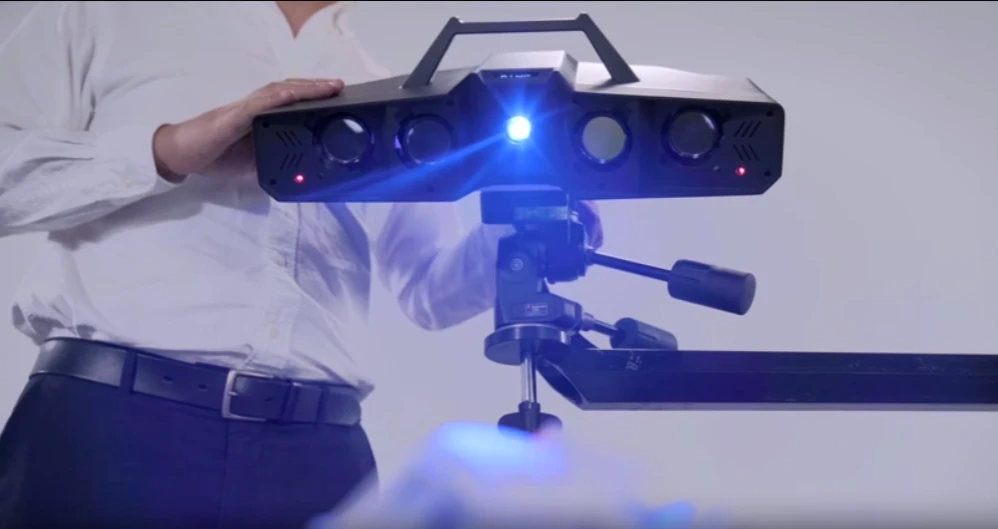

采用新拓三维XTOM-MATRIX-9M四目蓝光三维扫描仪，它可获取精细纹理细节，测量精度高；蓝光条纹有效避免工业现场环境光干扰；与激光扫描相比，精度、精细度更高，在小型精密件的3D测量中更具优势。

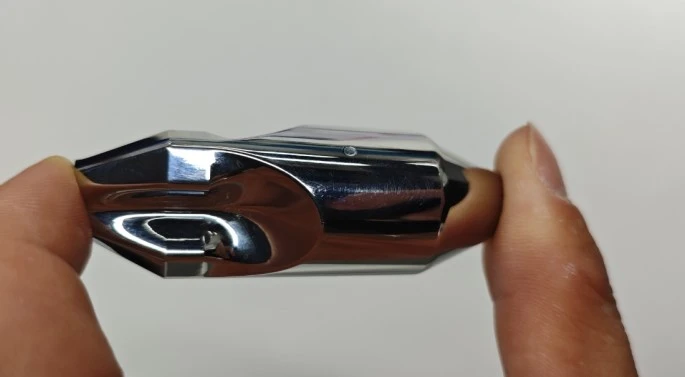

医疗器具芯模

具行业代表性的医疗器具芯模，对其进行外形尺寸及形位精度检测。检测标准严格贴合医疗器具行业通用生产规范，确保测试结果具备普遍适用性与实际参考价值。

准确性精度验证

1、使用高精度的基准测量设备（如三坐标）对医疗器具芯模进行测量，获取医疗器具芯模的真实尺寸数据，作为准确性精度测试的参考标准。

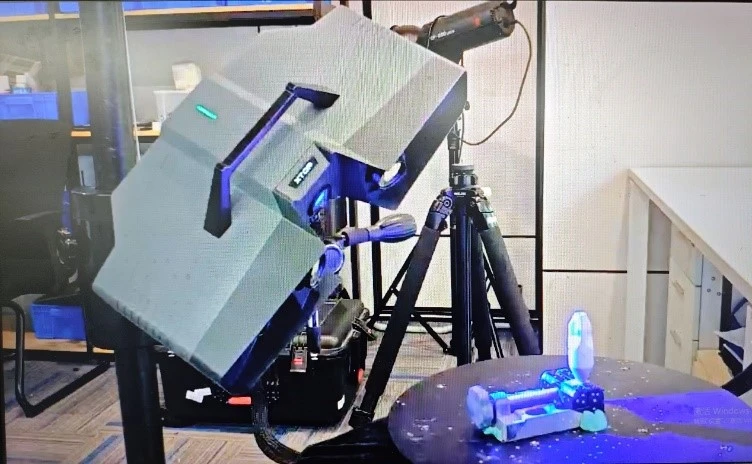

2、使用XTOM-9M四目蓝光三维扫描仪对同一医疗器具芯模进行测量，记录测量数据。

3、将获取的测量数据与基准测量的尺寸数据进行对比，计算各项测量参数的偏差，通过分析偏差评估部件的准确性精度。

成果验证：计量级精度，交付生产级模型

通过对医疗器具芯模的全维度扫描测量，获取了完整的扫描数据、曲面偏差检测数据及尺寸检测对比数据，核心测试结果如下：

测量扫描数据

成功采集医疗器具芯模多组全量扫描数据，数据采集完整、有效，可支撑后续全维度精度分析。

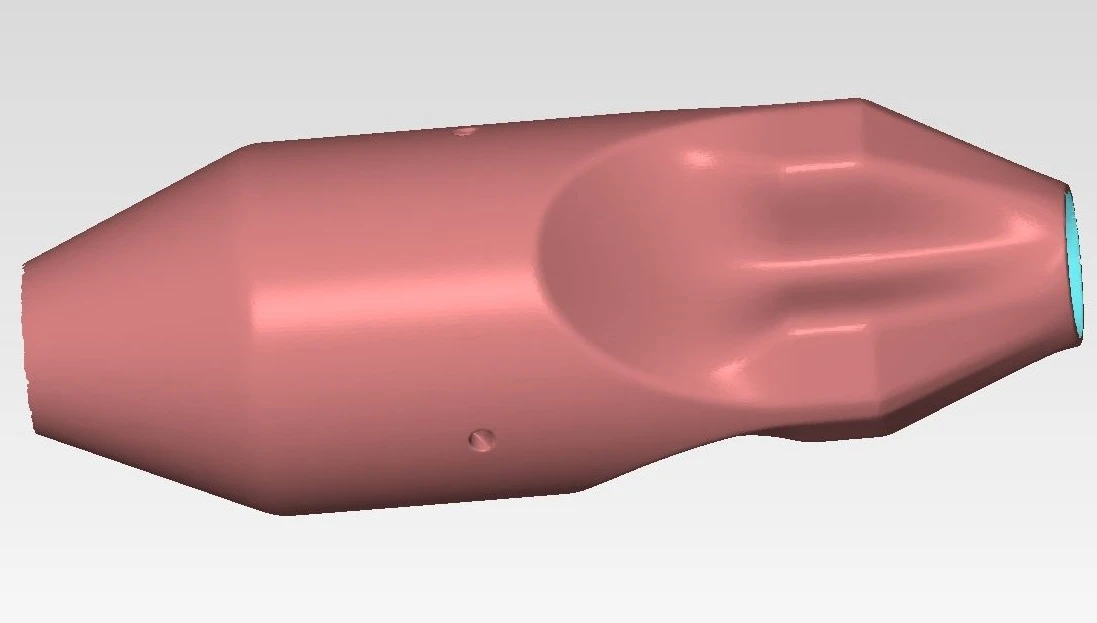

医疗器具芯模扫描结果数据

准确性精度结果

曲面偏差检测对比结果清晰呈现了扫描数据与基准数据的偏差分布，偏差值处于可控区间，蓝光三维扫描技术对复杂曲面的捕捉精度符合预期：

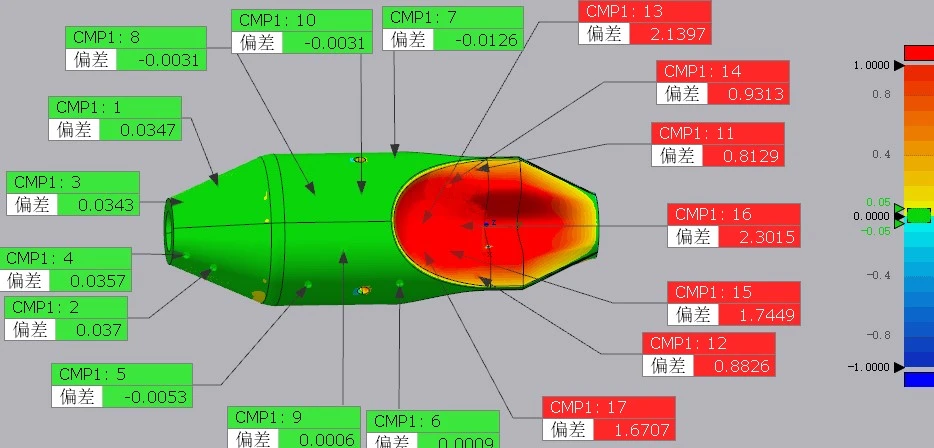

曲面偏差检测对比结果

尺寸检测对比结果显示，芯模关键尺寸如同心度等指标的实测值与名义值偏差极小，核心尺寸测量精度达到行业检测标准要求。

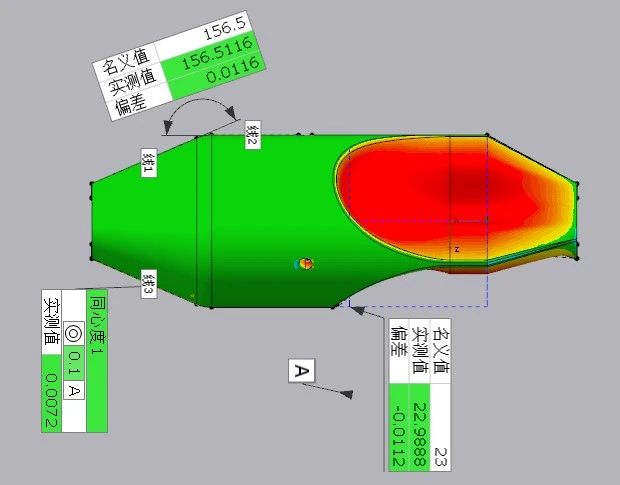

尺寸检测对比结果

实测结果显示，采用新拓三维XTOM-9M四目蓝光三维扫描仪开展医疗器具3D检测，即便在工业车间的复杂环境下，仍可采集到高质量的全曲面3D数据模型，完全满足医疗零部件的生产精度要求。

蓝光三维扫描技术作为一项关键的数字化工具，能够助力生产厂商精准把控加工质量，正持续赋能精准医疗的多个领域——从个性化植入物定制、注塑医疗部件，到齿科修复与康复辅具的数字化设计，不断拓展其技术边界与应用深度，为医疗器械行业的高质量发展注入持续动能。
