从0到1复刻工件CAD模型：XTOM蓝光三维扫描仪用于逆向建模流程揭秘

制造研发普遍存在实物存、图纸数模丢失问题，老旧设备、外协件、进口备件常无配套设计资料，企业需依托实物完成复刻、改型迭代，快速产出可加工编辑的三维模型与工程图是项目关键。

传统方案仅能采集零散尺寸，复杂倒角、沉孔、圆弧曲面靠人工估算，周期长、误差大，无法匹配±0.03mm精密装配标准；三维扫描采集全域点云+逆向建模生成参数化实体，现已成为无图纸逆向最优方案。

本次案例工件为带沉孔、定位小孔、斜面与内圆弧的U型铝合金连接板，装配公差严苛，企业依靠蓝光三维扫描一站式获取完整三维数据，输出适配加工、仿真、存档的参数化模型。

一、传统逆向建模核心痛点

传统手工量具仅能获取少量线性尺寸，累计尺寸误差大，建模耗时长，易划伤铝合金精加工面；三坐标单点采点效率低，狭窄凹槽、小孔存在测量盲区，硬质探针也存在划伤基准面、报废工件的风险。

两类传统方案均无法兼顾数据完整性、建模精度与交付效率，难以满足精密零件快速复刻、迭代开发的需求。选用新拓三维XTOM照相式蓝光三维扫描仪，搭配电动旋转平台，开展免贴点高精度逆向建模。

二、设备方案与核心优势

新拓三维XTOM系列是面向工业检测与逆向工程打造的工业级三维扫描仪，搭配逆向建模工具，可以完成从点云数据采集到参数化STP模型输出的全流程工作，适配大部分精密制造逆向场景，在产品设计和产品优化改良环节性能突出。

方案核心技术亮点

1、免贴标记点扫描：依托扫描框架自带全局编码特征点，完成多视角数据自动拼接，省去工件贴点工序，同时避免标记点遮挡细小孔位、倒角；

2、全域非接触高密度采集：一次性输出百万级密集点云，完整捕捉平面、沉孔、小孔、斜面、内圆弧所有细微特征，不存在测量盲区；

3、自动化旋转采集：工件固定于旋转台自动360°匀速转动，多角度同步采集，一次扫描覆盖零件全部可视外形，无数据缺失。

三、完整逆向建模工艺流程

步骤1：工件三维数据采集

将工件平稳固定于旋转平台框架内，设备架设校准完成后启动3D扫描。旋转台匀速转动，蓝光光栅连续投射工件表面，双相机同步捕捉光栅形变，软件依靠框架全局特征自动拼接全部视角数据。

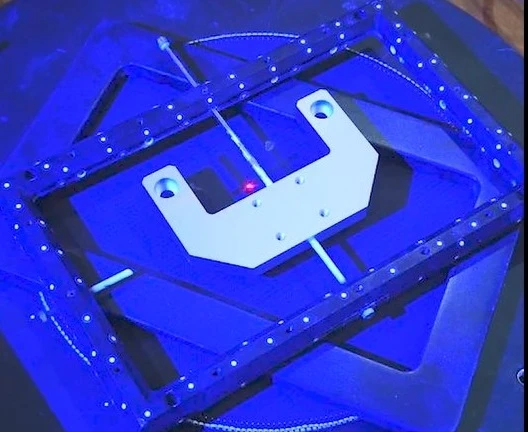

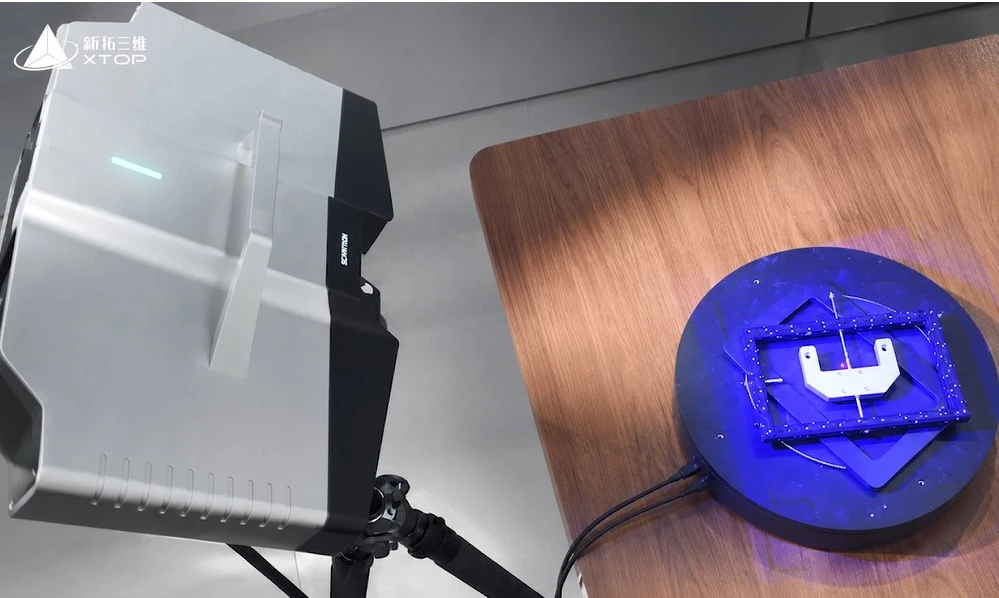

蓝光3D扫描现场&无贴点工件蓝光投射采集

步骤2：点云处理，生成高质量STL网格模型

扫描原始点云数据导入配套处理软件，系统自动完成去噪、孔洞填充、网格平滑优化，生成三角网格STL文件，1:1还原零件所有外形、孔位、倒角、圆弧结构。

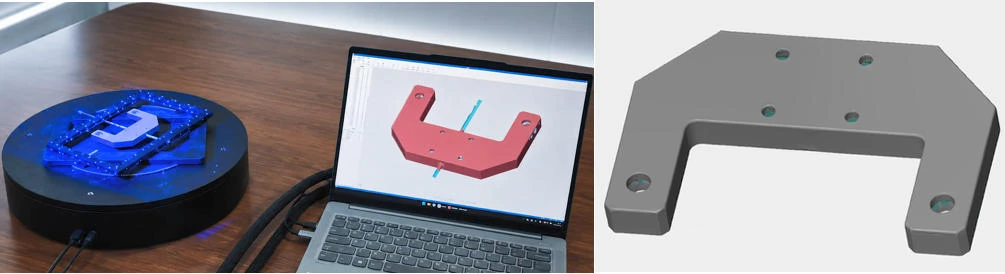

扫描数据实时可视化&STL网格模型

步骤3：逆向特征拆解与参数化建模

不同于传统方案靠少量尺寸从头绘制，蓝光3D扫描拥有完整全域网格，建模采用“网格提取几何特征”模式，重构全参数化实体：

1、自动拟合基准平面、基准轴，建立零件全局统一坐标基准；

2、一键提取实体厚度、侧边R圆角、4处定位小孔、两端沉头安装孔、45°斜面倒角等全部几何参数；

3、通过拉伸、打孔、倒圆角、切除等标准特征命令重建可编辑实体模型，尺寸参数可自由修改，适配产品迭代优化。

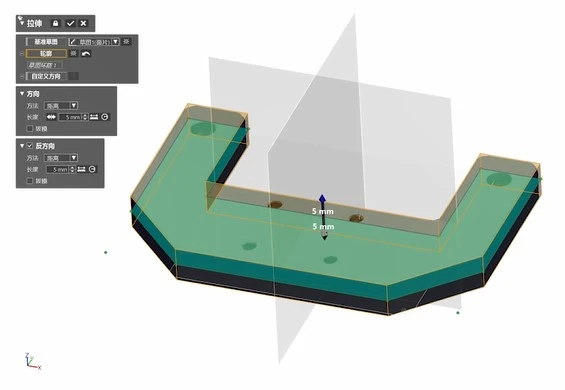

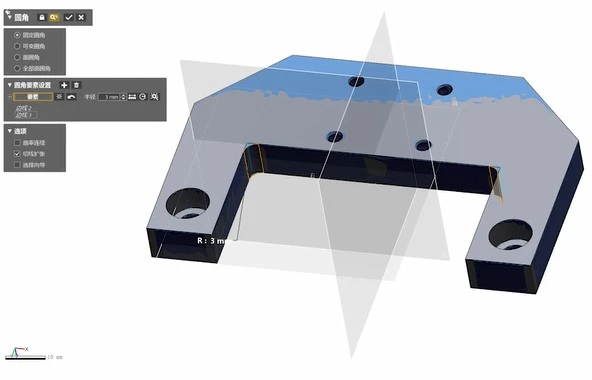

厚度特征提取&圆角参数拟合

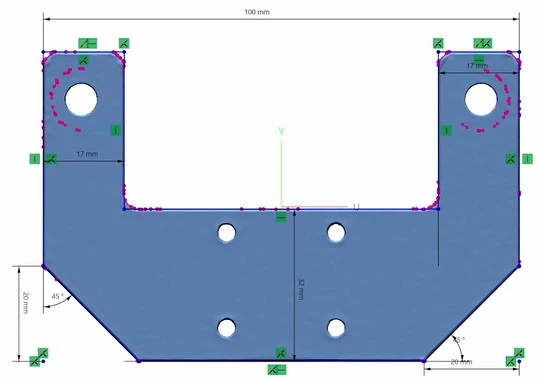

二维尺寸提取

步骤4：模型校核与标准CAD文件输出

重建完成参数化CAD模型，并与原始扫描网格做全局3D偏差比对，控制整体尺寸偏差，满足精密装配公差；完成尺寸标注、形位公差校验后，输出STEP、IGS通用工业格式三维数模，同步导出完整二维加工工程图纸。

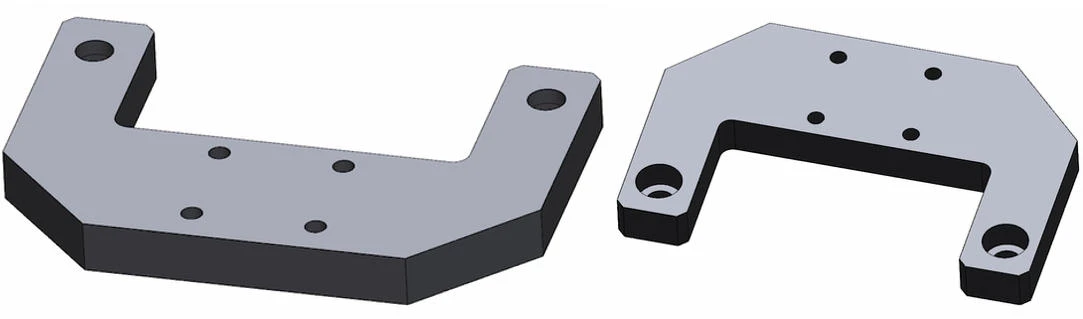

最终实体CAD模型1 & 最终实体CAD模型2

四、项目成果与应用价值

1、逆向建模效率提升

传统手工测绘与三坐标采点建模周期长；蓝光扫描逆向全流程（扫描+点云处理+参数化建模），效率大幅提升，快速支撑部件设计改款与备件应急供货。

2、解决传统建模精度缺陷

传统离散数据从零建模靠人工估算过渡曲面，装配干涉频发；蓝光全域点云完整捕捉所有细微加工特征，重建CAD模型与实物尺寸误差稳定控制在±0.02mm以内，一次数控上机加工合格率100%，杜绝返工报废。

3、降低综合成本

参数化模型可复用至产品改型、模具开发、3D打印验证、设备数字孪生存档，实现一物多用途数字化复用。

4、通用适配多类零部件逆向场景

该套照相式蓝光扫描逆向方案，通用覆盖中小型尺寸工件，适配图纸丢失旧件复刻、竞品结构逆向分析、产品结构优化改型、三维全尺寸质检等全生命周期数字化需求。

五、案例总结

针对自零部件无图纸逆向复刻场景，传统方案存在数据不全、精度差、周期长、易损伤工件等固有短板；XTOM照相式蓝光三维扫描仪，彻底改变传统逆向从零建模的工作逻辑，打通“实物—完整三维网格—参数化可编辑CAD模型”高效逆向链路。

相比传统逆向手段，该方案在数据完整度、建模精度、项目交付周期上实现跨越式提升，是精密制造领域零部件逆向工程、数字化存档、新品快速研发的标准化高效解决方案。
