蓝光三维扫描仪在汽车模具3D尺寸检测中的应用——金属冶金与注塑模具

在汽车制造业中，模具被称为“工业之母”，其设计与制造水平直接决定了汽车零部件的精度、生产效率乃至整车的安全性与可靠性。随着模具生产的复杂性同步提升，传统的测量方式，难以满足模具3D测量的效率和准确性要求。

高精度蓝光三维扫描技术凭借非接触式检测、高精度、全尺寸扫描等核心优势，为这类精密模具的尺寸检测开辟了新路径。接下来，介绍新拓三维XTOM高精度蓝光三维扫描仪在汽车行业的金属冶金模具以及注塑模具3D测量中的典型应用。

1、提升模具复杂型腔3D检测效率

金属冶金模具适合生产小批量、复杂形状的零件。由于其模具型腔为大量复杂曲面、异形腔体，在进行形面偏差检测时，使用三坐标以及手工量具耗时较久，且无法实现全尺寸3D检测，无法对模具的错加工以及漏加工进行快速的捕捉。

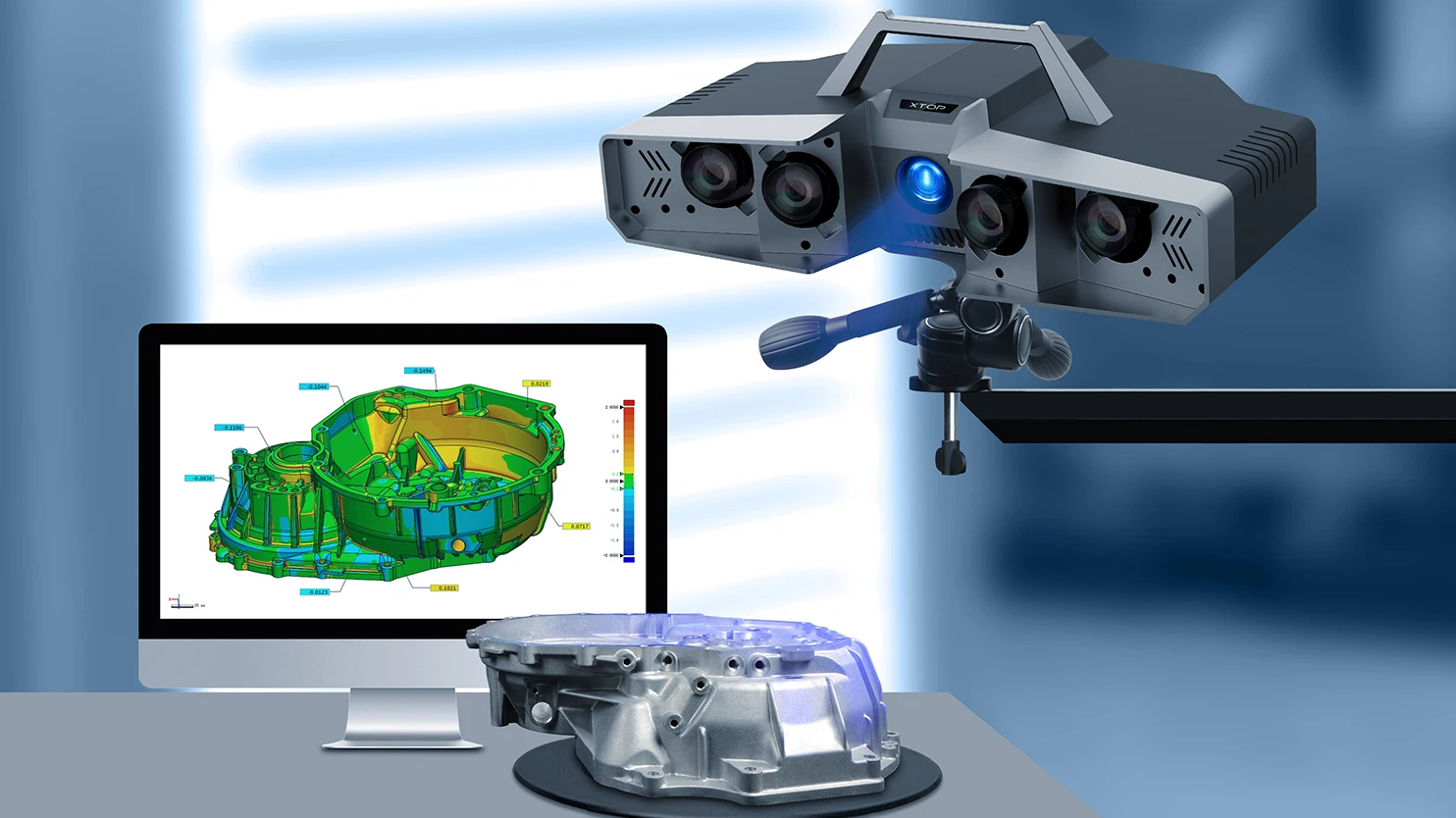

XTOM高精度蓝光三维扫描仪，测量模具不受形状限制，能够快速、准确完成复杂形状模具的尺寸检测。通过多方位扫描获取模具三维点云模型，将扫描结果与CAD设计模型进行精准比对，可清晰识别并标记尺寸偏差。

案例：金属冶金模具3D检测

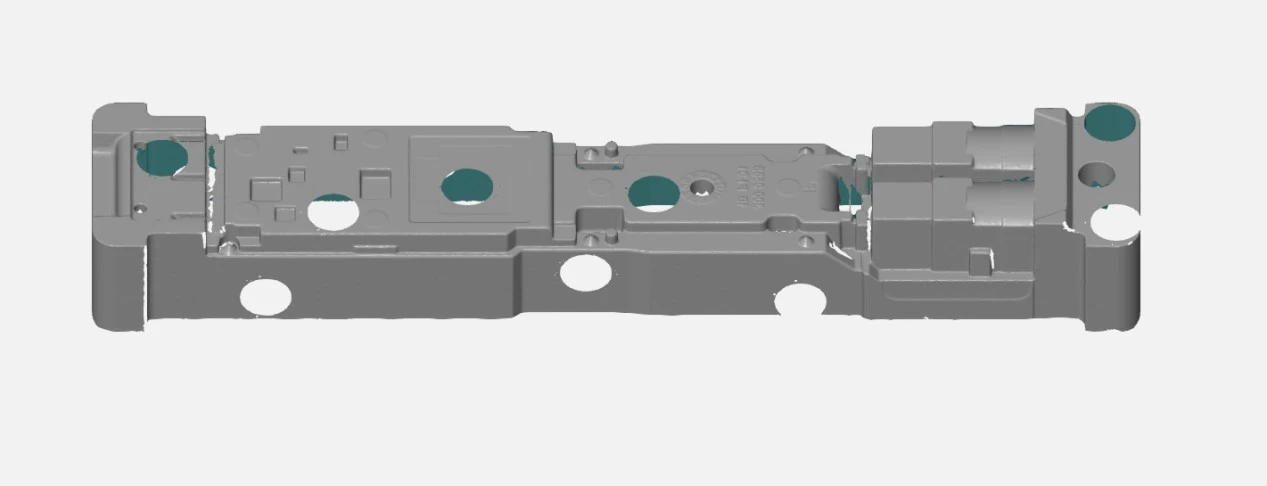

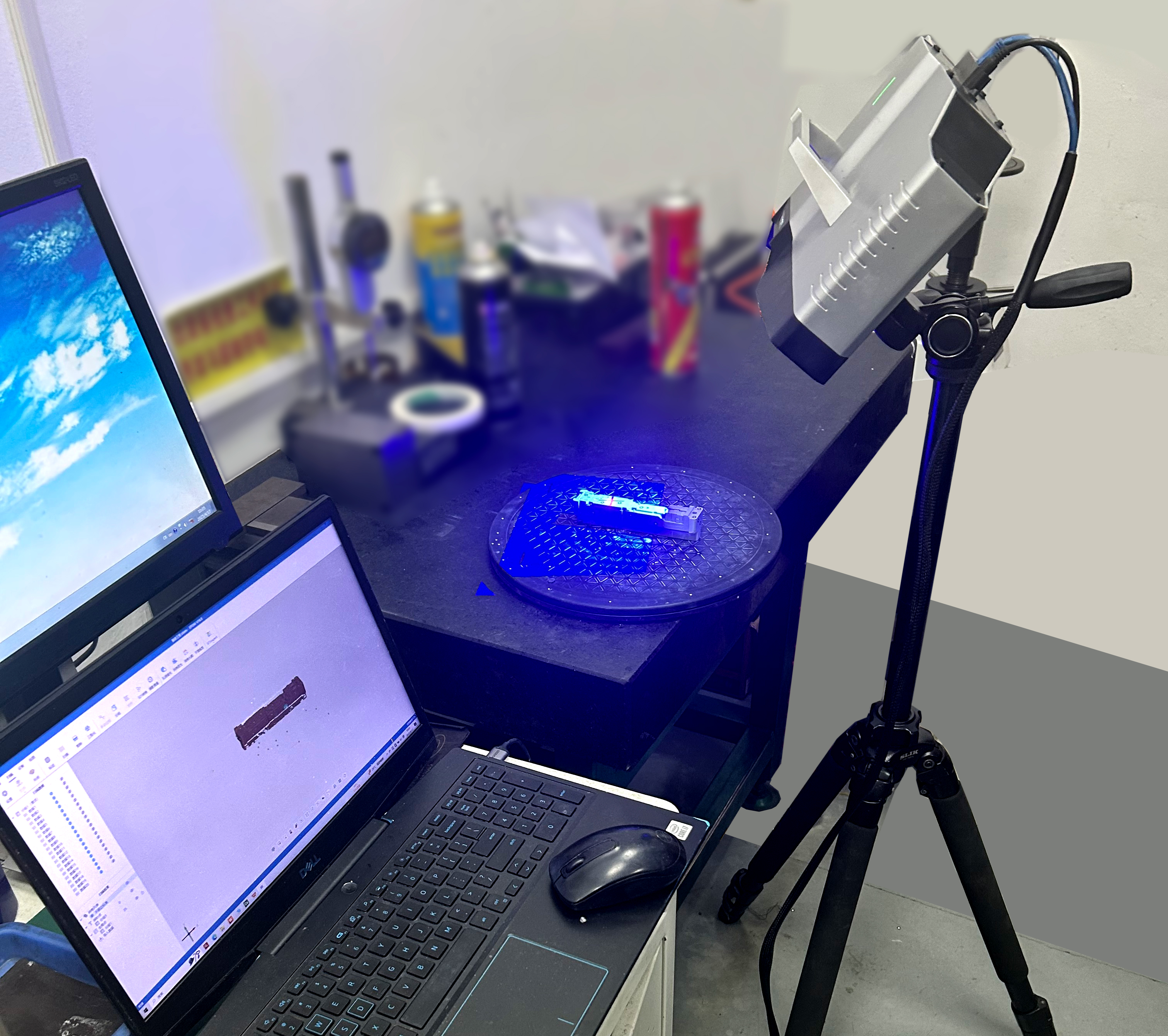

XTOM高精度蓝光三维扫描仪对模具进行3D扫描，可以依靠高质量数据，生成精确的网格，简单快速地获得模具三维数据。

使用蓝光三维扫描获取的完整三维数据，导入三维检测软件，与原始CAD设计数据相对比。

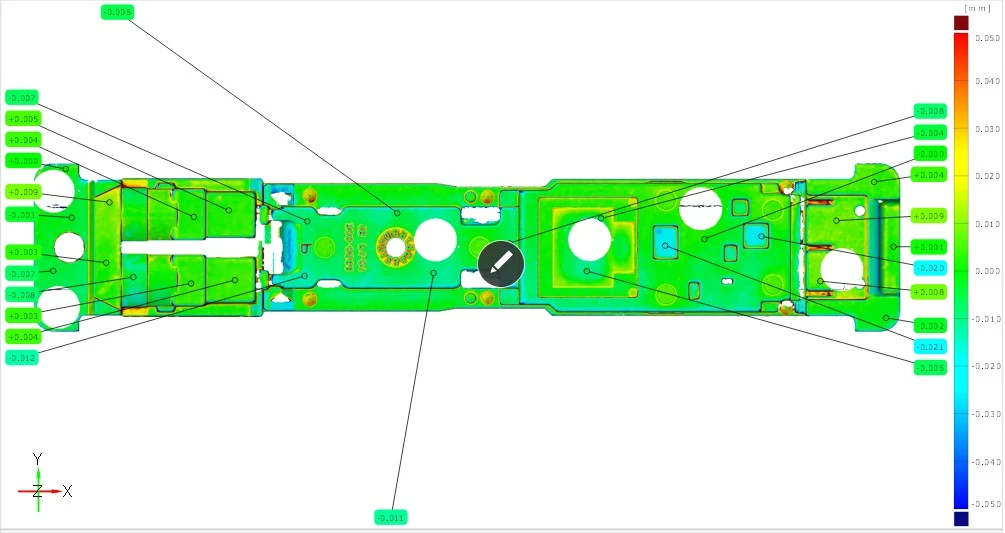

直观的检测报告：对金属冶金模具进行尺寸偏差分析，输出清晰直观的色谱偏差报告，便于模具尺寸以及试模设备参数修改。

该案例中，金属冶金模具检测效率提升，尺寸精度较传统方法也更有保障；同时，通过及时发现问题并调整模具参数，避免了一次性批量生产失败，为企业节省返工成本，保障后续产品生产质量。

2、提升复杂模具的3D测量准确性

汽车注塑模具的复杂性堪称模具领域之最，传统检测常面临“漏检”风险，尤其是在微型结构、复杂装配面的检测上效率极低。蓝光三维扫描仪在此场景下的应用，完美契合了行业需求。

蓝光三维扫描技术的应用，可实现由“点”检测升级成“面”检测，全尺寸检测数据更为全面，高达0.006mm的扫描精度，保障测量结果的准确性。

案例：注塑模具3D检测

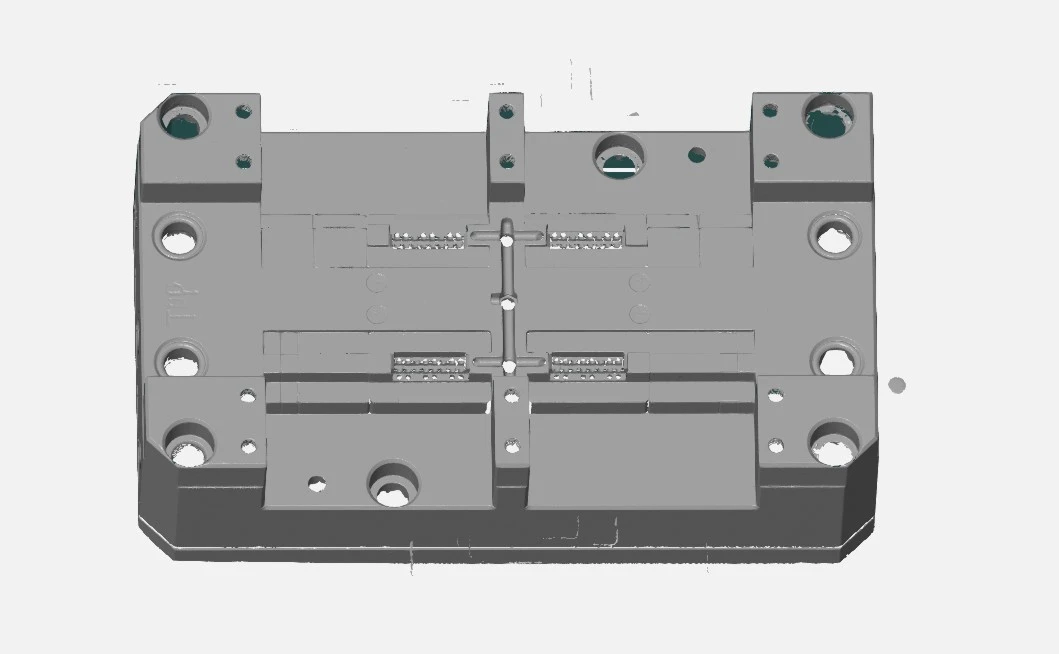

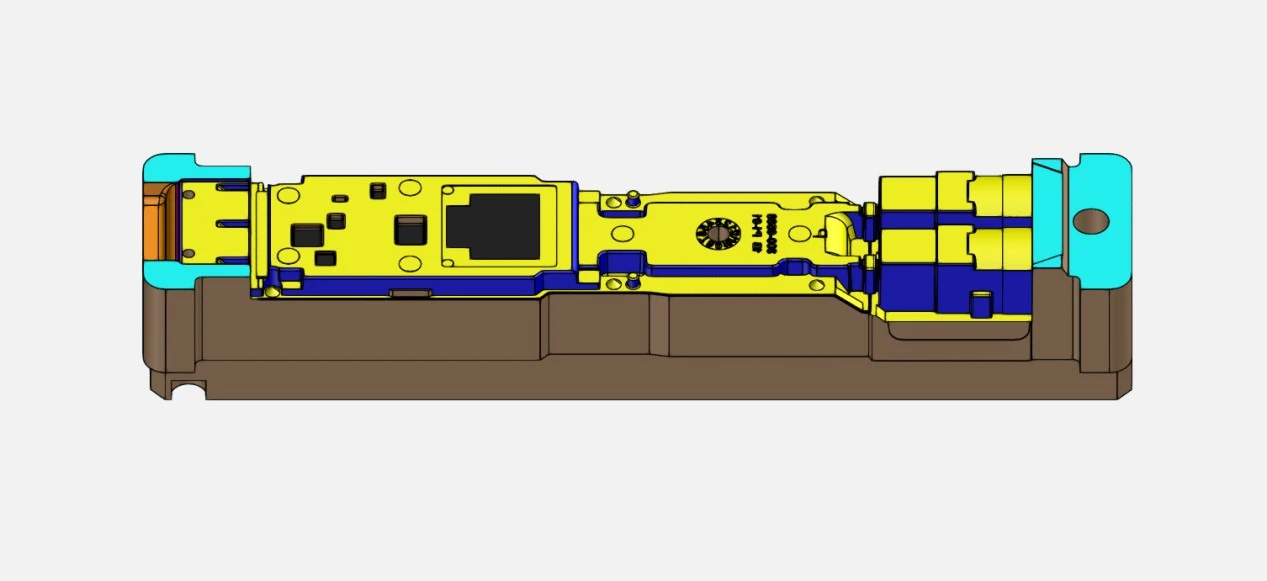

XTOM高精度蓝光三维扫描仪，采用蓝光光栅投影技术，可快速获取模具零件表面三维数据，在曲面上保留了大量的细节，细节数据显示清楚，可实现注塑模具快速检测，并将结果及时反馈至生产线，及时调整生产线，减少损失，节约成本。

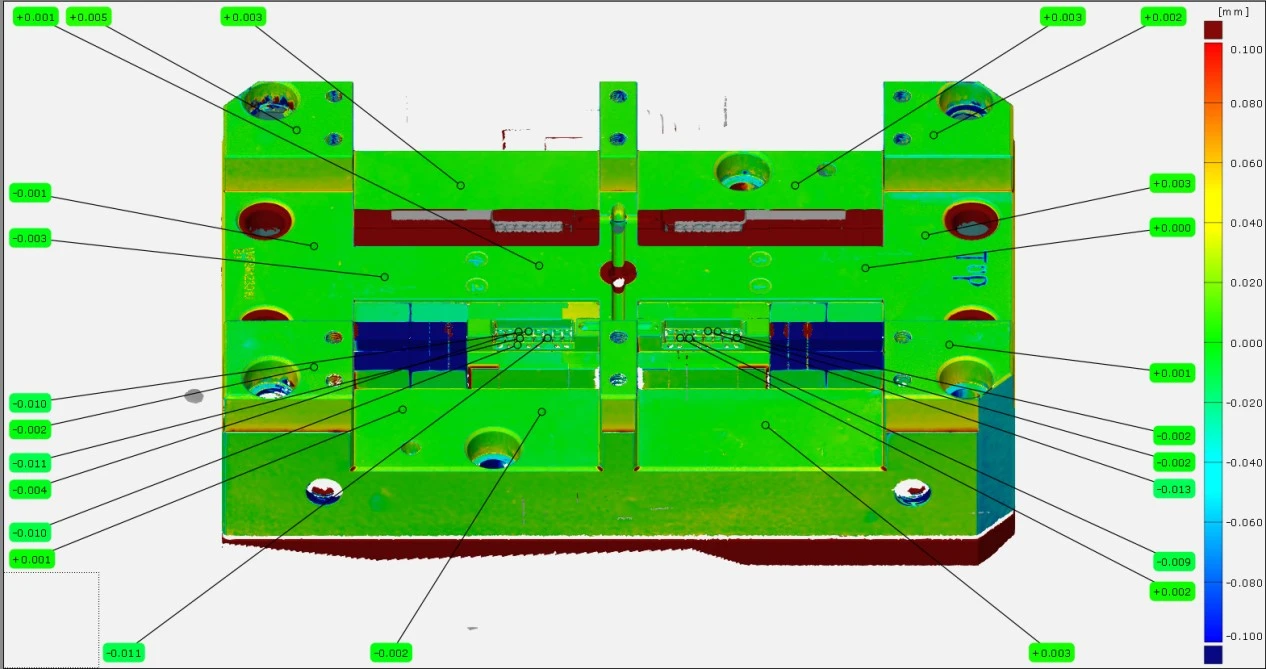

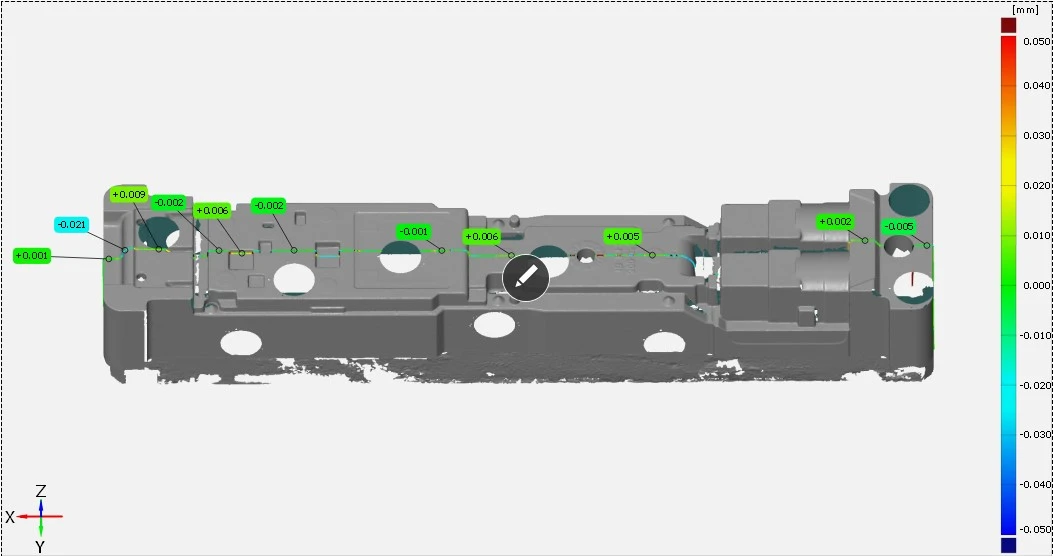

结合三维检测软件，可实现全面尺寸偏差检测，包括彩色色谱图分析、截面分析、厚度分析、拔模角度分析、批次趋势分析、个性化报告模板设置等，非常适合复杂曲面轮廓模具和零部件的快速检测。

蓝光三维扫描技术在汽车金属冶金模具、注塑模具3D尺寸检测中的应用，不仅解决了传统检测方式的效率与精度局限，更通过数字化的检测方案，可溯源的质量检测模式，为汽车模具与零部件制造企业提供了从“被动修复”到“主动预防”的质量管理升级。
