高精度三维扫描+自动化，新拓三维打造中小型工业零部件数字化检测新方案

自动化、智能化3D检测为目前制造行业发展的必然趋势，在汽车、航空、航天、能源和国防等领域中存在种类众多的零件，接触式测量方法难以满足零件的快速测量需求，而且随着产品的迭代升级，大量个性化的复杂零件需要检测，迫切需要通过非接触光学测量技术完成快速重建，机械臂与面结构光3D扫描仪相结合的自动化三维测量技术，逐渐成为复杂零部件快速批量3D检测重要方案。

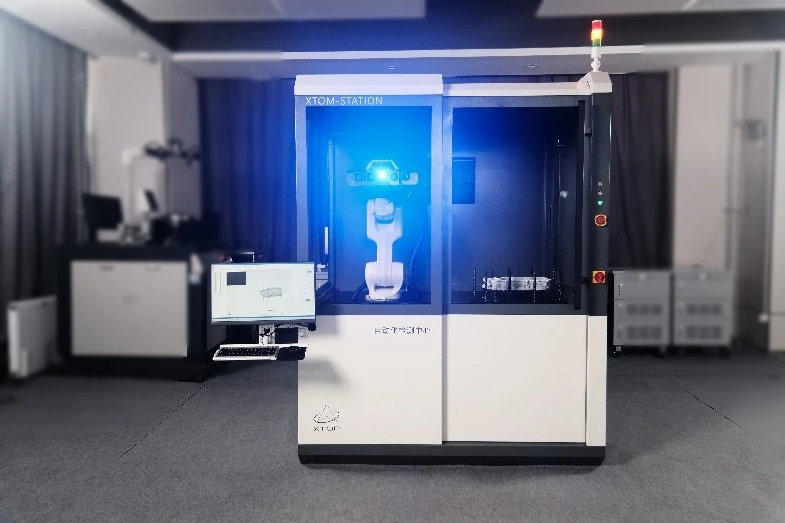

新拓三维XTOM-STATION自动化检测中心，采用工业机器人+固定式蓝光三维扫描自动化3D测量解决方案，高效集成了工业机器人和蓝光3D扫描技术的各自优势，可高精度高细节还原度获取工件表面的三维数据，通过与理论数模进行对比，分析出检测工件特定尺寸或缺陷，从而完成生产工件的批量化、自动化检测，为各种测量任务提供了高效、精确和自动化的解决方案。

硬件介绍

1、XTOM-12M微米级精度蓝光三维扫描仪

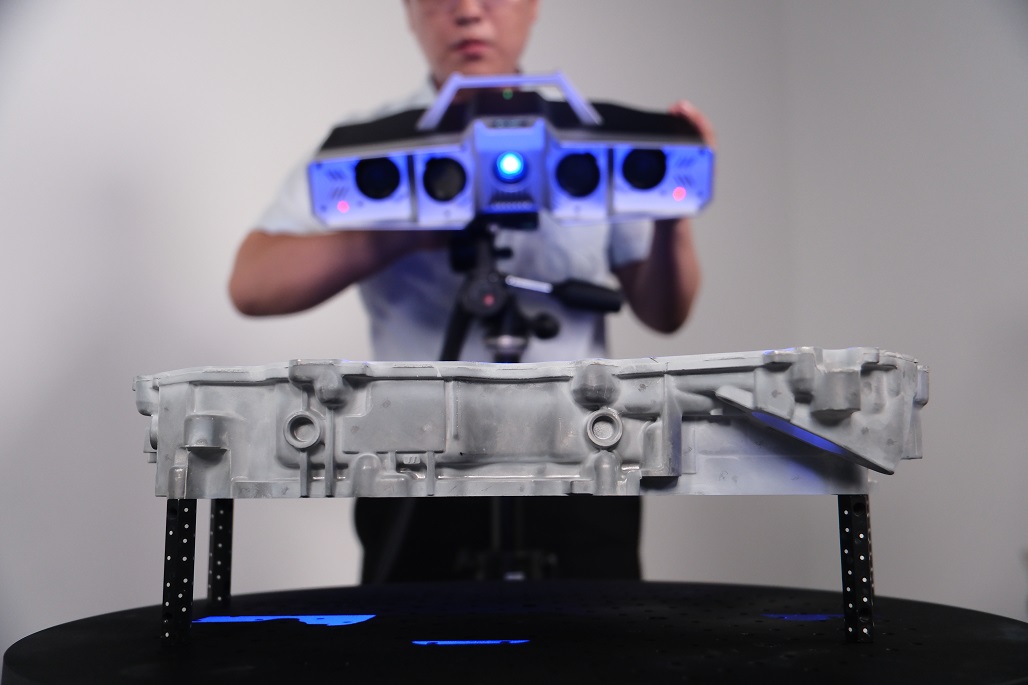

XTOM-12M微米级精度蓝光三维扫描仪，是自动化3D测量中的重要硬件组成，在精度以及细节还原度上优势明显，精度最高水平在6微米，搭载1230万像素超高分辨率工业相机，点距水平可以到0.021mm。其在精度和细节还原度这两项重要的数据质量参数上，达到了结构光三维扫描设备的行业顶尖水平。

蓝光三维扫描测量技术以其高精度、全尺寸和非接触式的优点，以及更加全面和精确的数据支撑，逐渐成为中小型工件测量的更优选择。例如航空叶片、电子电器结构件，精密注塑，冲压模具等对于精度要求高，且具有较多细微几何特征的工件。

2、工装简介

通常工业制造中，工件具有种类多、形状不规则等特点，可配备了多种类型的工装来对工件进行固定。对于形状不规则或有特殊结构的工件，支持工装定制，确保扫描过程的稳定性和数据质量。

柔性工装

适用于刚性较好、结构稳定小型零部件（如钣金件），柔性工装制成的支撑结构，可适应不同形状的工件，同时避免因刚性固定导致的变形或损伤。

带夹具柔性工装

夹具可精确固定工件位置，确保扫描过程中工件姿态稳定，柔性工装能缓冲夹具对工件的压力，减少变形风险。此类工装可快速定位和固定中型工件，实现高效扫描。

转台或旋转工装

对于需要多角度扫描的工件，转台或旋转工装可实现工件的自动旋转，使蓝光3D扫描仪能够从不同角度获取工件的完整三维数据。转台可根据预设路径和角度进行精确旋转，常用于小型注塑件、电子零部件等的全尺寸检测。

3、工业机器人简介

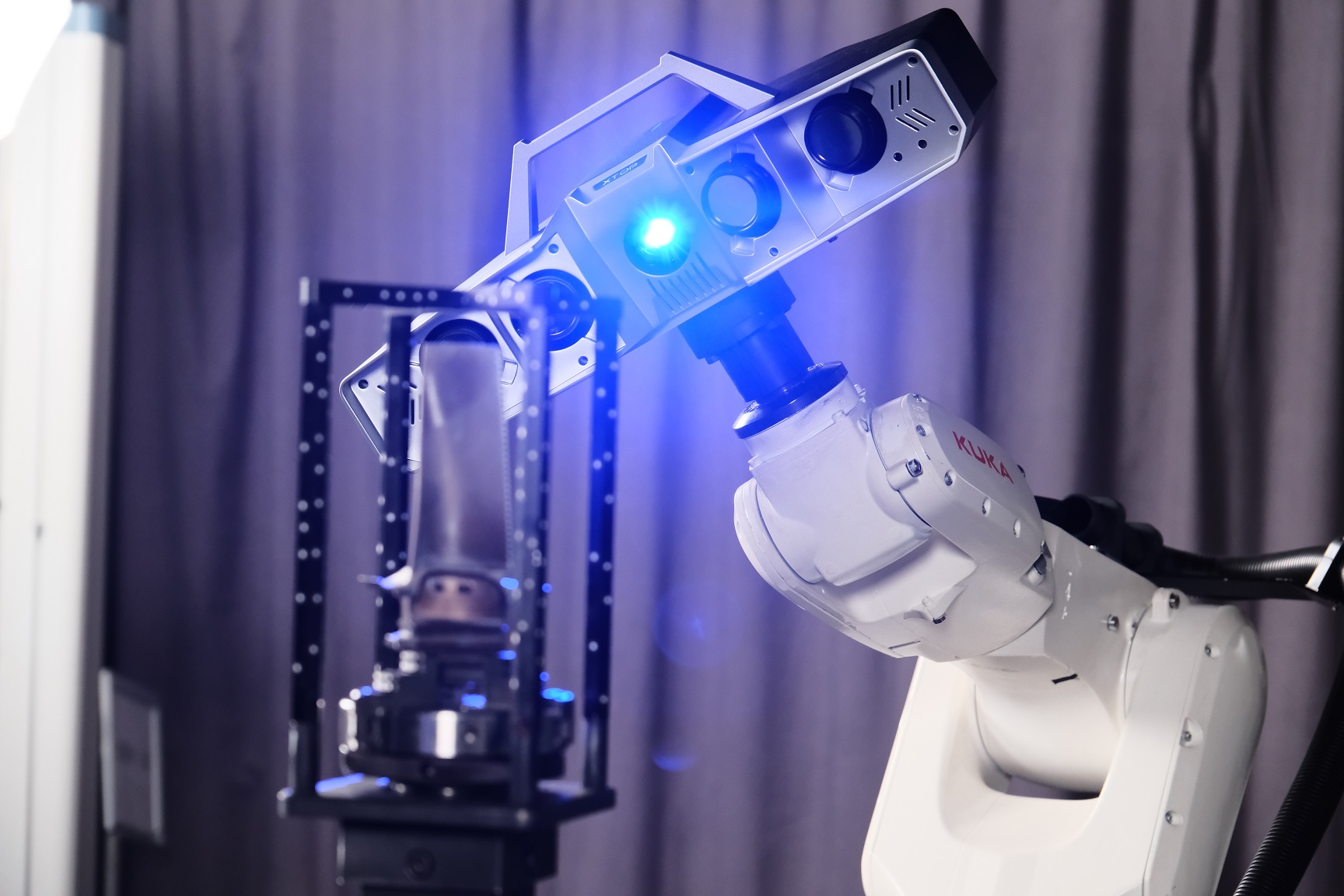

XTOM-STATION自动化检测中心使用六轴机器人，工业机器人变位机构同机器人同步运动。

机器人和变位机构具有极高的重复定位精度，保证每一个扫描位置唯一确定，且具有高精度的重复性。据此，每一个扫描位置都可以唯一确定一个世界坐标系下的坐标，从而可以将不同方位的测量数据统一到同一个坐标系下，实现无标拼合。

软件介绍

在软件算法上，积累时间越久，三维扫描与点云优化算法体系越成熟，整体的3D数据质量越高，而新拓三维拥有近20年的自主研发技术积累。

三维扫描软件

新拓三维XTOM三维扫描软件，通过核心算法、点云质量，数据后处理等优化，带来更流畅高效的扫描体验，可以在测量过程中根据参考点的精准坐标自动点云拼接，无需担心累计偏差，为极致的细节特征还原和计量级3D检测提供基础。

三维检测软件

新拓三维X-INSPECT三维检测分析软件，可用于将扫描得到的三维数据模型，通过不同对齐方式，与导入的CAD模型或数次扫描均值比对，并对比对结果进行综合注释、尺寸标注、GD＆T以及测量分析，并输出详细检测报告。

自动化控制软件

自动化控制程序主要用于机械臂/转台运动控制、3D扫描采集控制、数据解算等。XTOM-STATION自动化软件集成所有功能，可在一个系统中完成自动化检测操作，实现自动路径规划、自动扫描、自动检测，全过程无需人员参与，省时省力省心。

自动化3D检测典型案例

航空叶片自动化3D测量

航空叶片的具有型面复杂、进/排气边半径尺寸微小、薄而扭曲、特征尺寸多、数量庞大、制造检测精度要求高等技术特点。

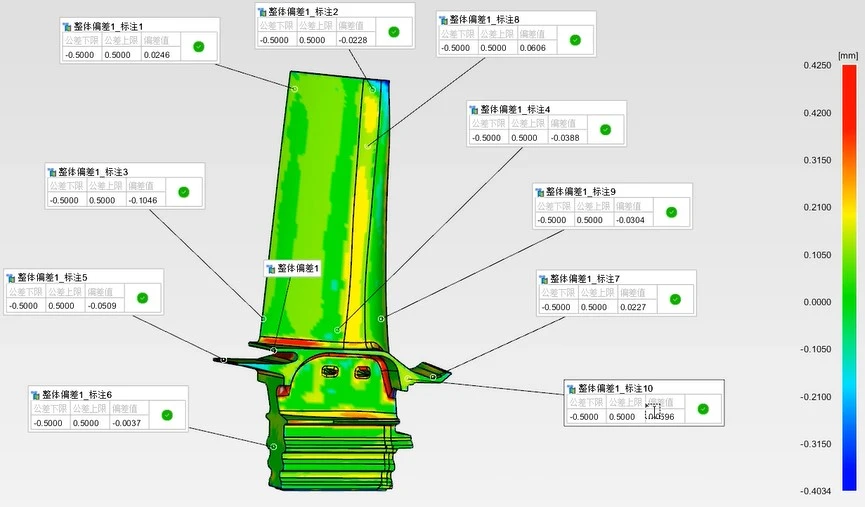

新拓三维XTOM-STATION自动化检测中心，可实现叶片自动三维测量，基于测量结果可对叶片的弦长、叶厚、叶缘R参数等进行自动分析，判定叶片是否合格。

汽车钣金件批量3D测量

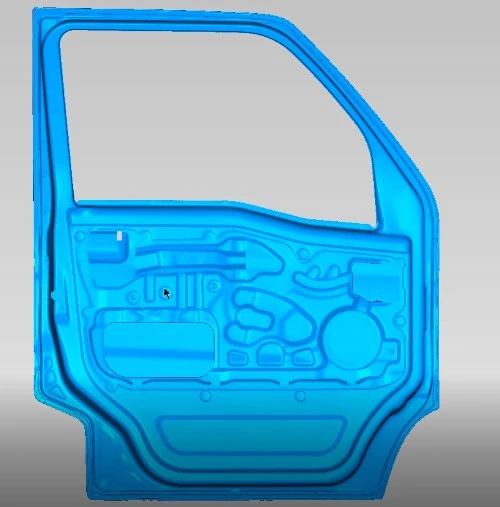

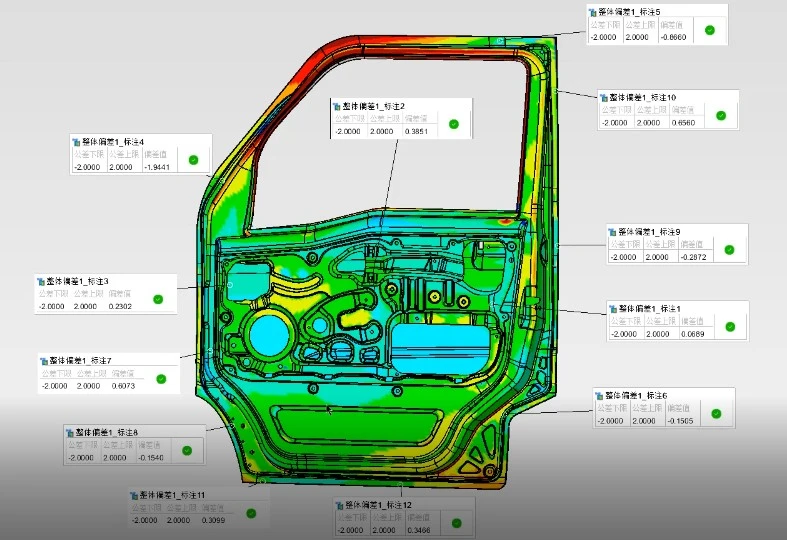

新拓三维XTOM-STATION自动化检测中心，可一键自动化扫描和检测， 获取汽车车门钣金件的圆孔、槽孔、边界的清晰3D数据，结合三维检测软件，分析孔位尺寸检测、边界检测、整体偏差检测，圆孔采用灰度特征值算法拟合、检测精度更高。

铸件自动化3D测量

铸造行业涉及到大量的模具和铸件生产，随着锻造行业对零件精度要求的不断提升，制造商正致力于生产满足严苛的公差标准的工件。产业升级催生了对于快速、精准且全面的零件检测技术的迫切需求。

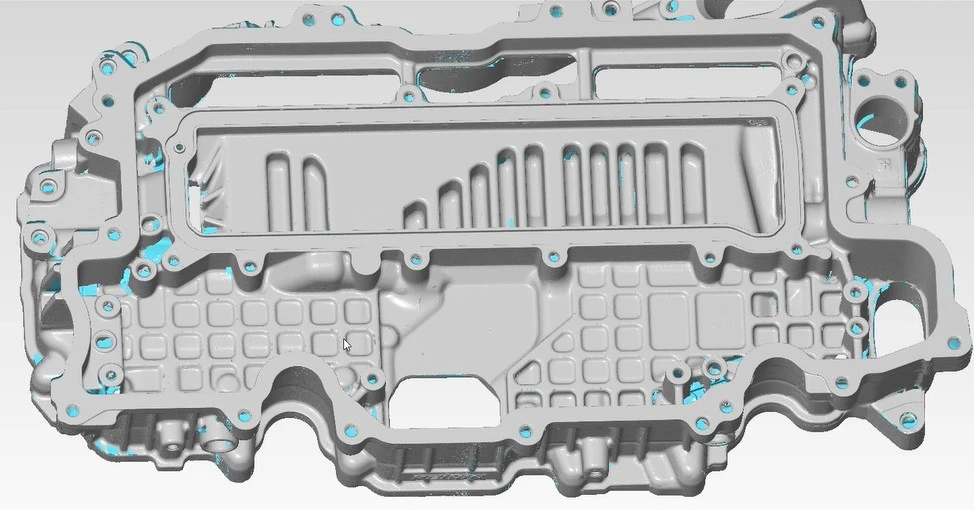

XTOM-STATION自动化检测中心，以机器人代替⼈⼯，可针对产品进⾏扫描路径规划，自动完成全⾃动三维扫描和检测⼯作， ⼤⼤提升测量效率，减少⼈⼯和管理成本。

面向复杂零部件的批量检测需求，从以往的抽检变成全检，其检测量有了几何式的增长，因此需要更快速、高效、稳定、自动化程度高的检测方法，以实现不同类型工件的自动化和数字化测量。新拓三维XTOM-STATION自动化检测中心，通过蓝光三维扫描+柔性工装的方式代替部分检具，通过工业机器人进行自动化3D扫描，高效分析检测工件特定尺寸或缺陷，从而完成生产工件的批量化、自动化检测，在成本控制和生产效率方面具有很强优势。
