DIC技术如何破解小尺寸复杂结构件压缩变形监测难题？

在轻化工结构件领域（用于支撑、承载、连接等功能的工程部件），复杂表面结构的微孔材料（蜂窝结构、发泡塑料、非织造布等）的力学性能评估至关重要。压缩变形行为直接影响产品性能与寿命，但其异质结构、微小尺度及复杂几何特征使得精准监测变形面临重大挑战。作为非接触、全场、高精度的光学测量方法，数字图像相关（DIC）技术正成为破解这一难题的关键利器。

一、技术背景与挑战

轻化工领域的结构件在压缩载荷下的变形行为直接决定产品性能，但其非规则表面、大变形及环境敏感性使传统监测手段面临三重挑战：

试件复杂性：软材料易受接触式探头干扰损伤，异形结构（曲面、多孔体）导致应变片难以精准布设[1]；

环境适应性：材料在温湿变化或液体环境中性能不稳定，常规传感器无法兼容[2]；

全场数据缺失：局部测量无法捕捉屈曲、剪切带等整体失效模式，而全场应变分布是优化结构设计的关键依据（Reu, 2014[3]）。

二、DIC技术的核心优势与应用

新拓三维XTDIC三维全场应变测量系统，基于DIC技术通过追踪表面散斑灰度变化，实现非接触式、全场应变动态测量，可多场耦合协同测量 [4]，成功解决轻化工材料压缩变形监测难题：

全域三维解析[8]：结合远心镜头与蓝光照明，精确捕捉微孔/曲面结构的压缩应变场（精度<0.1%应变）[7]；

多物理场融合[3]：与试验机实现μs级时间同步，建立载荷-局部应变动态关联；

智能算法增强[11]：智能算法实现微裂纹/失稳行为的实时识别。

在微尺度压缩变形监测中，单相机远心DIC系统凭借 无视差成像 与 全局统一尺度，将离面位移的干扰降至最低，使复杂几何特征（如微孔、台阶）的应变场测量 精度提升至亚微米级。"[12]

— 《基于远心镜头的微尺度DIC变形测量技术》光学精密工程, 2021

“针对以面内变形为主的压缩试验，单相机远心DIC系统以简化标定、规避立体匹配、成本可控的优势，成为微电子封装、MEMS器件等 ‘小、精、密’场景的首选方案。” [13]

—《数字图像相关方法在实验力学中的应用综述》力学进展, 2015

三、工程应用与解决方案

通过轻化工结构件压缩变形测量实验，清晰地展示DIC技术在解决轻工复杂小样压缩难题上的应用流程与价值。

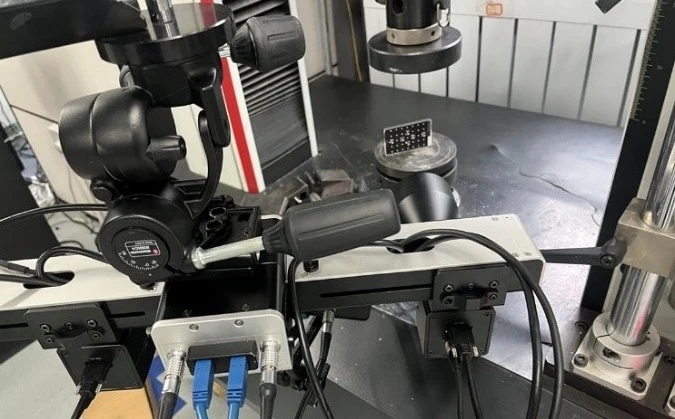

新拓三维DIC系统搭配远心镜头(Digifar镜头)

解决方案部署：

微尺度成像：采用配备远心镜头(Digifar镜头)的单相机DIC系统，包括恒定放大倍率对抗高度差，维持图像坐标与物理坐标的线性映射，有效克服小尺寸带来的透视畸变问题。

集成与同步：实现DIC系统与试验机的数据通信与同步配置，确保采集位移、位移场、应变场与试验机力值在时间维度上精准匹配（构建应力-应变曲线）。

数据处理与关键结果：

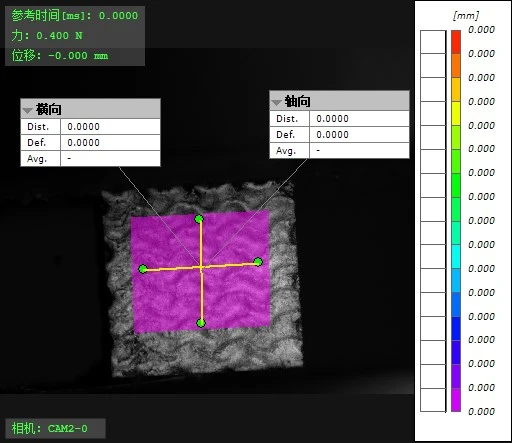

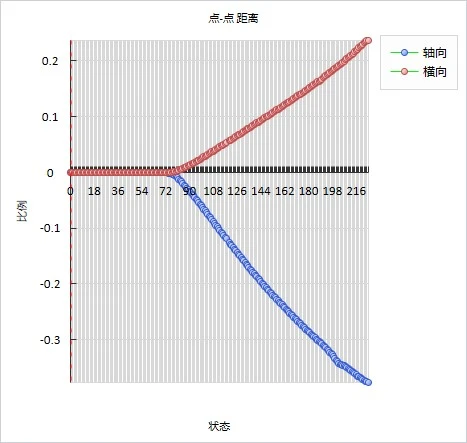

线应变变化曲线： 提供试件X、Y方向在准静态压缩过程中的应变随时间（或力学）的变化。

全场变形定量化：处理得到全场位移（X, Y方向, 总位移） 和全场应变（X向线应变, Y向线应变，总应变）云图。

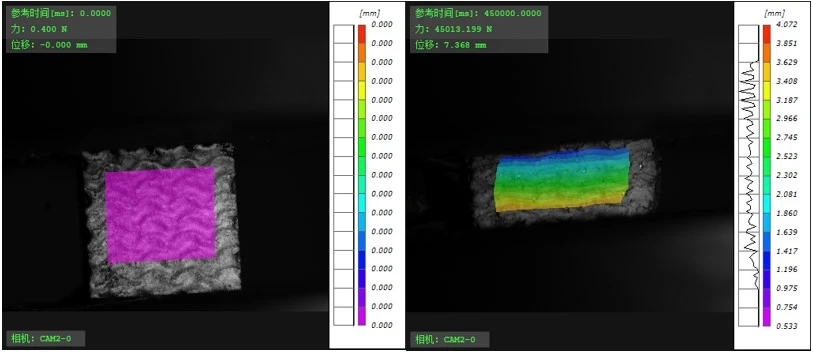

试件压缩总位移云图

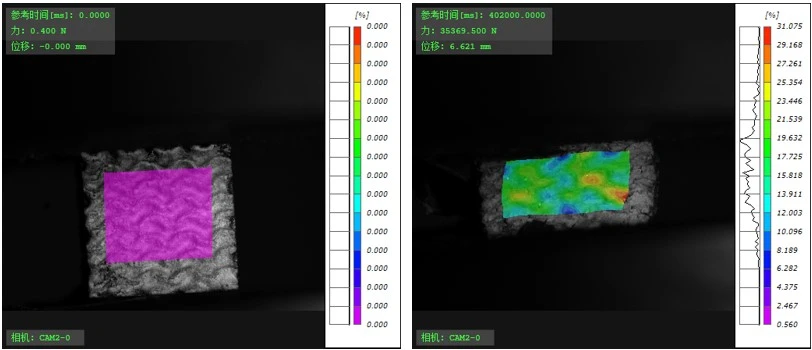

试件压缩总应变云图

云图对比分析：

可直观展示压缩前后试件的位移场，清晰揭示局部应变集中区域，即使是小尺寸复杂表面也能发现潜在的薄弱点或非均匀变形现象。

结合同步的力值数据，可构建真实意义上的“全场”应力-应变关系与关键材料参数曲线。

结论: 该案例成功验证了DIC技术实现了对传统方法难以获取的关键信息（如局部应变分布、变形模式、不均匀性等）的定量化监测。

实验结论：

如典型案例所示，通过集成远心镜头、优化光源照明、实现与试验机精确同步，DIC技术能够精准获取小尺寸复杂表面的全场位移与应变分布，揭示结构的变形模式、应变集中区域和非均匀性，有效破解轻化工领域复杂表面试件压缩变形监测的传统难题。

随着微尺度成像、高动态范围、快速算法等前沿技术的不断进步以及与人工智能等技术的结合，DIC在轻化工领域的渗透率和应用深度将持续扩大 [11]。庞大的工程应用市场印证了DIC的价值与潜力，其在提升轻工行业材料研发水平与产品质量控制方面将发挥越来越关键的作用。

四、DIC技术在工程领域的市场规模

DIC技术已成为材料表征、结构试验、产品验证的核心工具之一，市场持续增长：

QYResearch 2025研究[9]指出：2024年全球纯3D-DIC系统市场规模为 4.26亿美元，预计2031年将突破8.7亿美元，CAGR 10.72%，其中中国3D-DIC市场2024-2031年CAGR高达 16.3%（全球最快）。

另外，当前DIC市场正经历从实验室工具向工业常规设备的转型：

全球整体CAGR 10.5%-10.8% 的稳健增长下，3D-DIC子系统（CAGR 10.7%）和中国轻工应用（CAGR ＞25%）成为双引擎，至2028年，轻化工复杂表面监测将占DIC应用份额21% [9,10]。

参考文献

[1] F. Chen, S. Yang, Application challenges of strain gauge in micro-scale deformation measurement. Experimental Mechanics, 2018.

[2] R. Jones, C. Wykes. Electronic speckle pattern interferometry. Springer Series in Optical Sciences, 1989.

[3] 李明, 王海洋. 材料试验中DIC系统与力学试验机数据同步方法研究. 实验力学, 2023, 38(2): 345-352.

[4] M.A. Sutton, J. J. Orteu, H. W. Schreier. Image correlation for shape, motion and deformation measurements: Basic concepts, theory and applications. Springer Science & Business Media, 2009.

[5] B. Pan, K. Qian, H. Xie, A. Asundi. Two-dimensional digital image correlation for in-plane displacement and strain measurement: a review. Measurement Science and Technology, 2009, 20(6): 062001.

[6] B. Pan. Reliability-guided digital image correlation for image deformation measurement. Applied Optics, 2009, 48(8): 1535-1542.

[7] W.A.M. Brekelmans, et al. Microscale deformation measurements: a review. Journal of Micromechanics and Microengineering, 2010, 20(9): 093001.

[8] F. Hild, S. Roux. Digital image correlation: from displacement measurement to identification of elastic properties – a review. Strain, 2006, 42(2): 69-80.

[9] QYResearch. 全球与中国3D数字图像相关系统市场报告2025-2031. QYR-3DDIC-025, 2025.

[10] Frost & Sullivan. Material Testing Digital Transformation Analysis 2025. FS-MT-047, 2025.

[11] Zhang, Y., et al. Deep learning enhanced digital image correlation for efficient and accurate full-field measurement. International Journal of Solids and Structures, 2023, 265-266: 112152.

[12]唐晨, 李志勇, 张青川.《基于远心镜头的微尺度DIC变形测量技术》光学精密工程, 2021, 29(3): 512-520.

[13] 谢惠民, 王怀文, 高建新等.《数字图像相关方法在实验力学中的应用综述》力学进展, 2015, 45(1): 1-23.
