蓝光三维扫描技术是一种高精度尺寸测量方法，可将物体扫描成三维数据模型，结合检测软件进行一系列几何公差分析。
新拓三维XTOM蓝光三维扫描仪可扫描获取零部件微小轮廓细节，尺寸的偏差可通过不同的颜色标注出来，去管控成型质量、装配精度等。
在形位公差分析中，形位公差标注是一个不可忽视的重点，而要做到快捷、准确的标注无疑是一个难点。形位公差标注不合理，不正确，不光影响零件图的识读，还会影响到零件的定位、装夹等之间关系。
因此，掌握形位公差标注的知识，就显得十分重要了。形位公差的标注方法一般分为公差框格的标注、被测要素的标注、基准要素的标注以及公差值的标注。
其具体的标注方法将如下所述：
1.公差框格的标注
（1）公差框格及填写内容

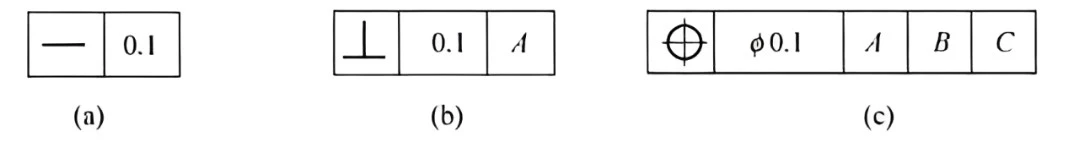

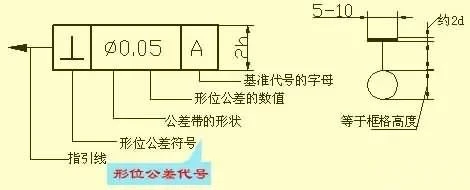

公差框格在图样上一般水平放置，若有必要也可竖直放置。对于水平放置而言，从左至右应依次填写公差项目、公差值及有关符号、基准字母及有关符号。通常公差框格的个数为2~5，由需要填写的内容决定，如图1所示。
图 1 公差框格
（2）指引线

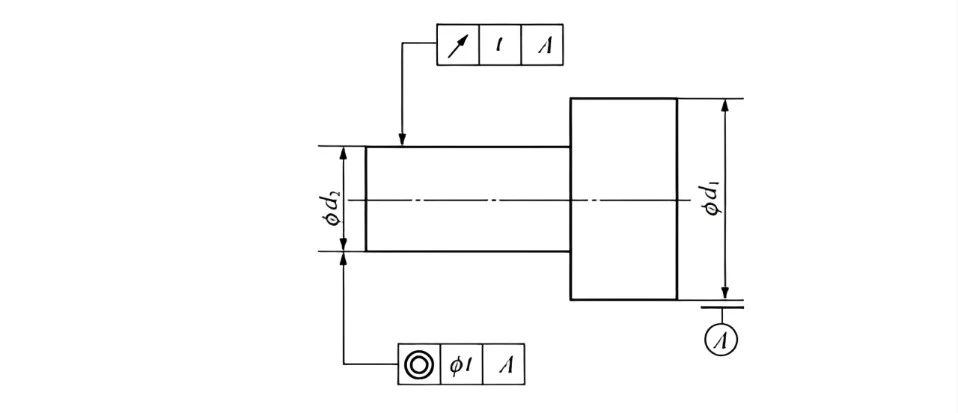

公差框格用指引线与被测要素联系起来，指引线由细实线和箭头构成，它从公差框格的一端引出，并保持与公差框格端线垂直，引向被测要素时允许弯折，但不得多余两次。指引线的箭头应指向公差带的宽度方向或径向，如图2所示。
图 2 形位公差标准示例
（3）基准符号与基准代号

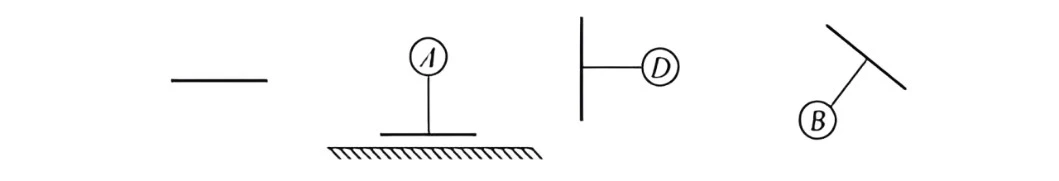

基准符号。它为一加粗的短划。
基准代号。由基准符号、圆圈、连线和字母组成。无论基准符号的方向如何，字母都应该水平书写。如图3所示。
图 3 基准符号及代号
2.被测要素的标准

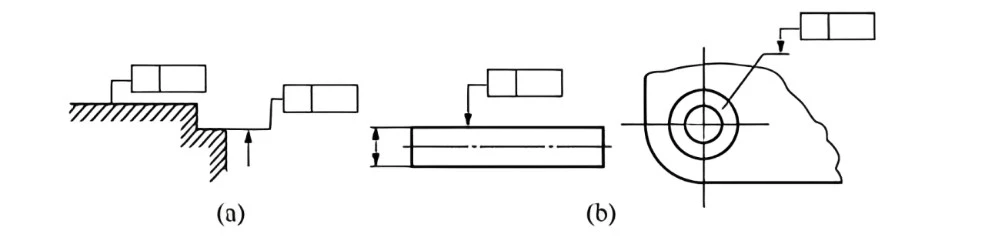

（1）当被测要素为轮廓要素时，指示箭头应指在被测表面的可见轮廓线上，也可指在轮廓线的延长线上，且必须与尺寸线明显地错开，如图 4（a）所示。
（2）对视图中的一个面提出形位公差要求，有时可在该面上用一小黑点引出参考线，公差框格的指引线箭头则指在参考线上，如图 4(b)所示。
图 4 轮廓要素标注

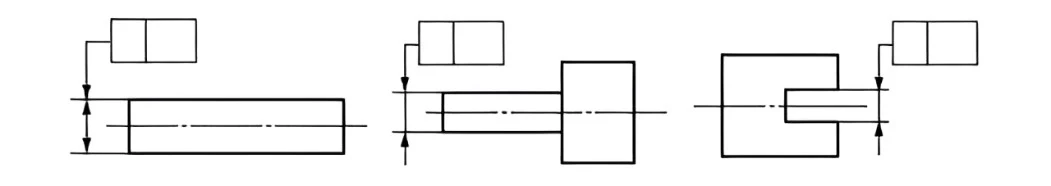

（3）当被测要素为中心要素如中心点、圆心、轴线、中心线、中心平面时，指引线的箭头应对准尺寸线，即与尺寸线的延长线相重合。若指引线的箭头与尺寸线的箭头方向一致时，可合并为一个，如图 5所示。
图 5 中心要素标注
3.基准要素的标注

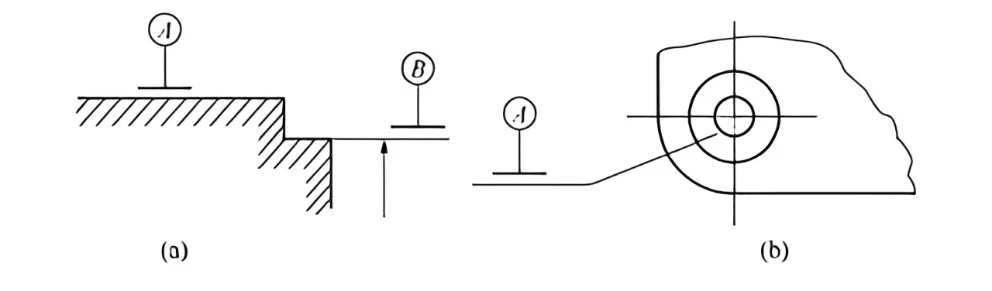

（1）当基准要素是边线、表面等轮廓要素时，基准代号中的短横线应靠近基准要素的轮廓线或轮廓面，也可靠近轮廓的延长线，但要与尺寸线明显错开，如图6(a)所示。
（2）当受到图形限制、基准代号必须注在某个面上时，可在面上画出小黑点，由黑点引出参考线，基准代号则置于参考线上，如图 6(b)所示应为环形表面。
图 6 轮廓基准要素

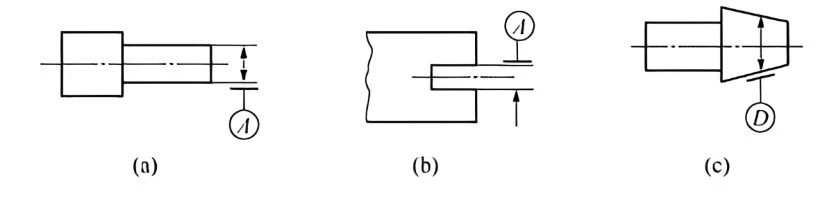

（3）当基准要素是中心点、轴线、中心平面等中心要素时，基准代号的连线应与该要素的尺寸钱对齐，如图 7(a)所示。基准代号中的短横线也可代替尺寸线的其中一个箭头，如图 7(b)所示。
（4）当基准要素为圆锥体轴线时、基准代号上的连线应与基准要素垂直，即应垂直于轴线而不是垂直于圆锥的素线，而基准短横线应与圆锥素线平行，如图 7(c)所示。
图 7 中心基准要素

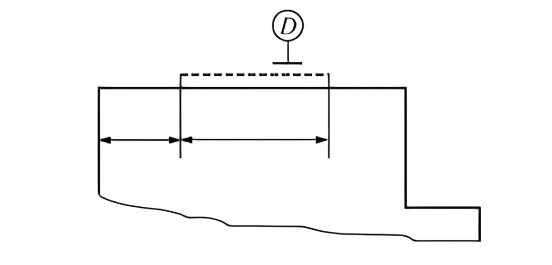

（5）当以要素的局部范围作为基准时，必须用粗点画线示出其部位，并标注相应的范围和位置尺寸，如图 8 所示。

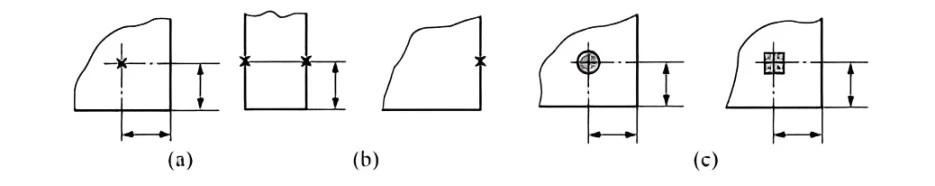

（6）当采用基准目标时，应在有关表面上给出适当的点、线或局部表面来代表基准要素。当基准目标为点时，用 45°的交叉粗实线表示，如图 9(a)所示；当基准目标为直线时，用细实线表示，并在棱边上加 45°交叉粗实线，如图9(b)所示；当基准目标为局部表面时，以双点划线画出局部表面轮廓，中间画出斜 45°的细实线，如图 9(c)所示。
图 8 局部基准
图 9 基准目标
4.公差值的标注
公差值是表示公差带的宽度或直径，是控制误差量的指标。公差值的大小是形位公差精度高低的直接体现。
公差值标注在公差框格的第 2 格中。如是公差带宽度只标注公差值 t，如是公差带直径则应视要素特征和设计要求，标注φt 或 Sφt 。
对公差值的要求，除数值外，若还有进一步要求，如：误差值只允许中间凸起不许凹下，或只许从某一端向另一端减少或增加等，此时，应采用限制符号，见表 1，标注在公差值的后面。
表格 1 限制符号表
