DIC技术在网格状异形件压缩变形全场测量中的应用

一、DIC技术：让压缩变形过程可视化

异形构件广泛应用于装备制造、精密结构、新材料研发等领域，其压缩工况下的变形状态、应变分布直接决定结构整体安全性与服役可靠性。该类构件多为几何非对称结构，轴向受压时易产生弯扭耦合变形与应力集中。传统测量手段难以在曲面、镂空网格布设传感器，同时无法表征全域变形特征，难以捕捉局部高应变、剪切带、损伤扩展等关键现象。

试验采用新拓三维XTDIC三维全场应变测量系统，对异形受压构件开展准静态压缩试验，可视化分析试件表面全场位移与应变分布，判断整体变形均匀性、定位局部高应变区域、观测剪切带形成与扩展、追踪损伤演化过程，为异形构件力学性能评估、结构优化、失效机理研究提供可靠的数据支撑。

二、网格状异形件DIC测量难点

结合DIC双目相机、仅观测外表面的测试条件，网格状异形件因筋条细碎、曲面密集、镂空边缘多等特点，存在多项测量难点。

1、细小网格单元适配难：筋条、孔洞尺寸小，固定尺寸计算子集易跨区域计算，造成测点丢失、应变异常；

2、曲面离面位移引发伪应变：网格表面起伏曲面在受压时产生显著离面位移，易被误判为应变，导致数据失真；

3、散斑追踪与边缘误差：网格窄面散斑均匀性差，大变形区域散斑易模糊；镂空边缘像素突变，易产生边缘计算误差。

三、XTDIC系统适配性技术支撑

XTDIC三维全场应变测量系统，采用非接触式测量方法，不改变网格原有受力状态，可完整还原构件真实变形规律。

三维解算抑制伪应变

依托双目三维DIC原理，独立区分面内位移与离面位移，修正曲面投影畸变，从底层解决网格曲面伪应变问题，保障应变数据真实。

自适应子集适配细小网格

采用可变计算子集算法，根据网格单元尺寸、局部形貌自动调整窗口大小，避免跨筋条、跨孔洞计算，提升细小结构的匹配成功率。

图像与边缘优化处理

通过图像增强优化网格棱角、曲面的散斑特征，搭配边缘误差修正算法，降低镂空孔边的计算偏差，精准识别网格应力集中区域。

四、试验方案与测试系统

试件概况

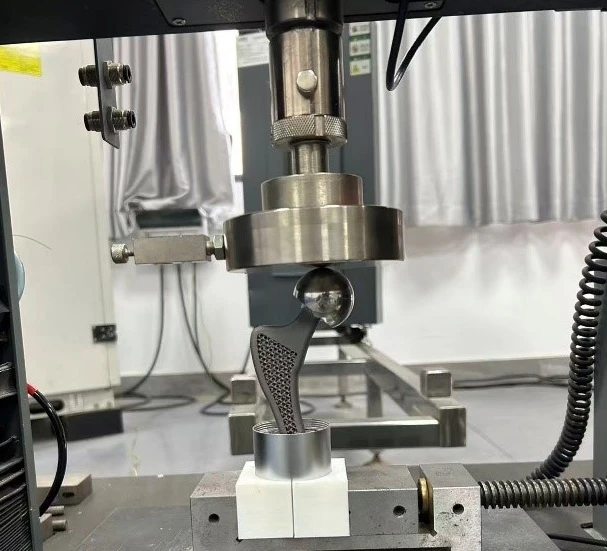

本次测试对象为异形受压构件（含外露网格结构），试验目标为获取试件外表面在轴向压缩载荷下的三维位移、主应变分布，识别变形集中区域，揭示构件受压力学响应规律。

试验设备与布置

加载设备：电液伺服万能试验机

测量系统：新拓三维XTDIC三维全场应变测量系统

环境条件：室温环境，无明显振动与气流干扰，保障图像与载荷数据稳定

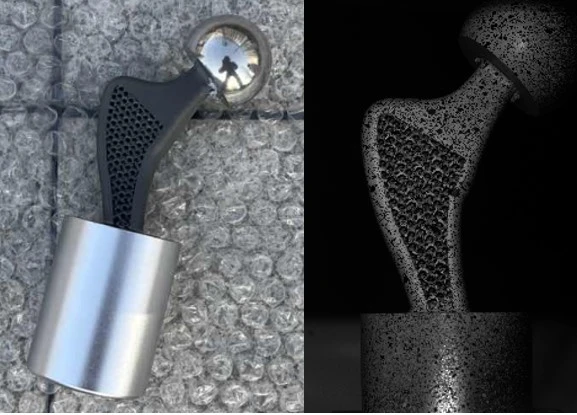

试件预处理：试件表面依次喷涂哑光白基底与高对比度随机散斑，提升图像匹配与解算精度。

加载与测量参数

加载方式：位移控制准静态压缩

压缩速度：0.5mm/min

加载终止：载荷达到约2300N 时执行卸载

同步采集：XTDIC系统与试验机联动，同步采集外表面图像、荷载、位移数据，实现多源数据时序统一。

五、DIC揭示异形件压缩典型变形模式

XTDIC 三维全场应变测量系统通过连续应变、位移云图还原构件完整变形路径，针对外露网格状异形件，可清晰呈现其各向异性力学行为与变形特征，输出关键点位移曲线、全域位移云图、主应变云图，完整反映构件变形量、变形形式与失稳诱因。

1、关键点位移响应

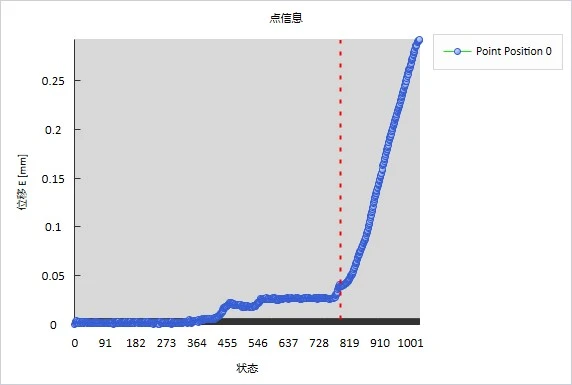

选取试件典型特征测点提取位移-载荷曲线：测点位移随加载进程平稳增长，曲线无突变、无波动，试验状态稳定。加载至目标载荷时，测点位移达到2.783mm，XTDIC系统依靠亚像素级算法可精准捕捉微小变形。位移与载荷呈线性关系，符合胡克定律，证明试件在本次加载区间内以弹性变形为主，未进入塑性屈服阶段。

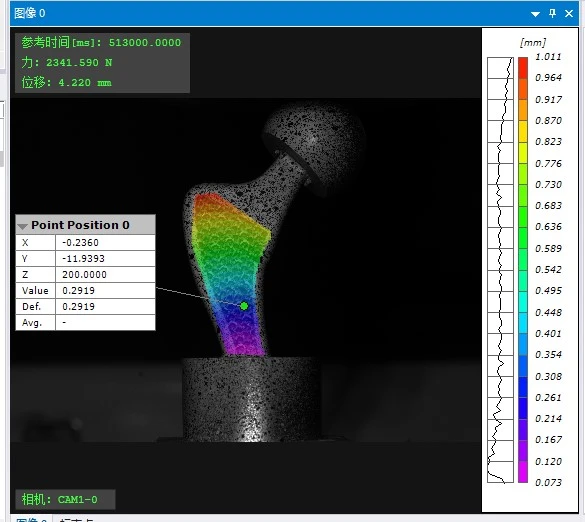

DIC软件选取关键点位移：

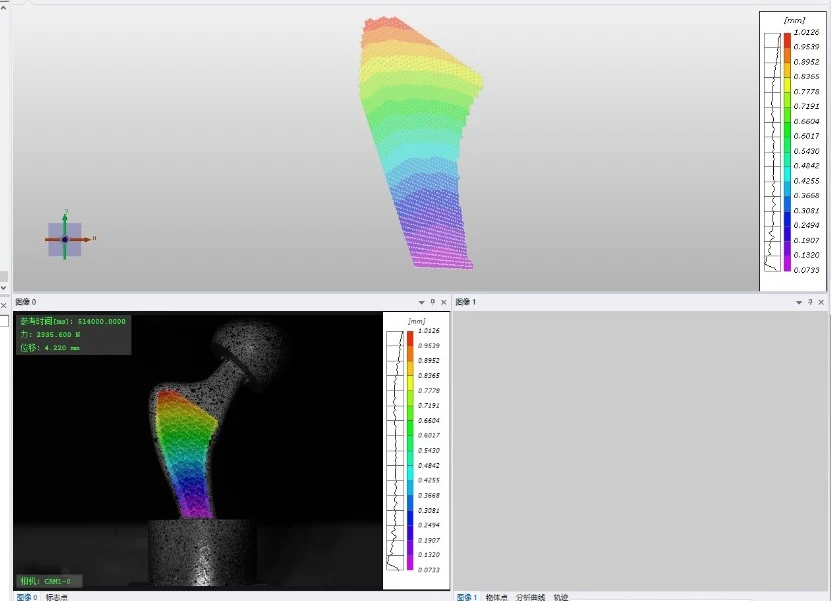

2、全场总位移分布

三维总位移云图显示，异形件受压后变形呈现非对称、非均匀特征，高位移区域集中在加载接触面、结构过渡段以及网格筋条交汇处，全局最大总位移为4.220mm。位移梯度可直观反映载荷传递路径与局部刚度差异，快速定位结构薄弱区域。本次单视角测量完整覆盖试件可视外表面，无有效测量盲区，全面还原网格与异形曲面的变形特征。

对应工况参数：载荷2335.600N，最大总位移4.220mm。

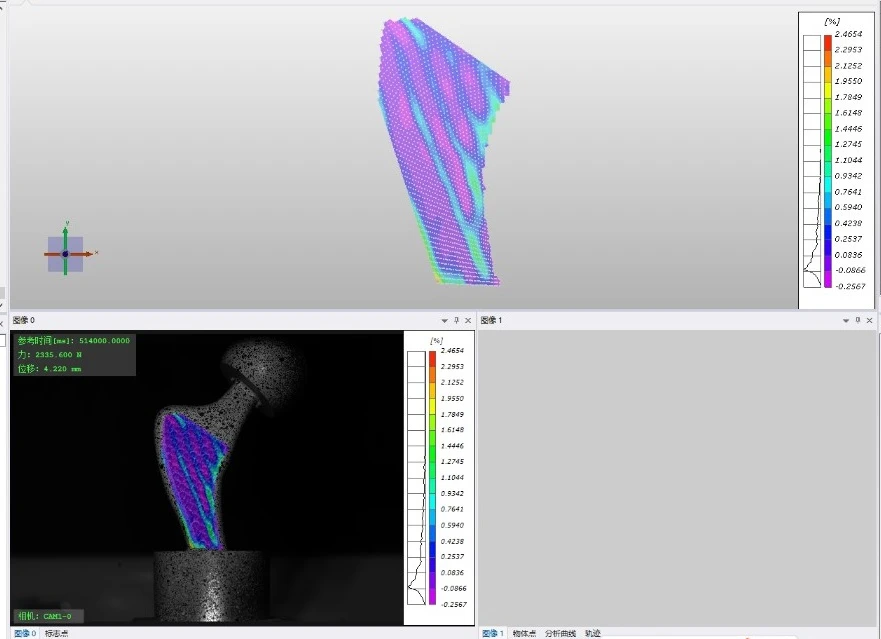

3、全场主应变分布

试件可视表面存在多处明显应变集中区，且集中位置与几何突变、截面变化、网格孔边、筋条交点高度重合。试件最大主应变达2.4654%，高应变区域范围小、梯度陡峭，呈现典型应力集中特征；全域同时存在拉应变与压应变，受力状态区分清晰，可为构件失效风险预判提供依据。其中网格镂空边缘、筋条根部为应变高发区域，也是结构易损伤位置。

六、变形与力学规律总结

1、异形件及外露网格结构的压缩变形呈空间非均匀分布，位移、应变集中于几何突变处、网格交点与镂空边缘，是主要潜在失效区域；

2、双目三维DIC系统可精准捕捉可视表面的微小变形与局部高应变，弥补传统点式测量数据片面的缺陷；

3、试验所得全场位移、应变数据标准化程度高，可直接用于有限元模型校准、结构刚度评估与网格布局优化。

七、试验结论

新拓三维XTDIC三维全场应变测量系统，采用双目DIC相机完成异形件可视表面非接触、高精度动态测量，解决了传统测量测点布设难、数据不全的问题。

1、试验得到的全域位移、主应变云图，可准确定位异形件及外露网格结构的应变集中区、薄弱部位，为结构优化提供量化依据。

2、针对网格状异形件的结构与变形特点，XTDIC系统通过三维解算、自适应算法、边缘优化等技术，有效克服曲面伪应变、网格单元细碎、边缘误差等难点，可靠实现网格表面全场位移与应变场分析。

3、XTDIC系统可同步联动载荷、位移、应变数据，满足材料性能测试、结构力学分析、失效机理研究等需求，在异形件、网格类构件的力学试验、安全评估中具备较高应用价值，是复杂结构力学测试的优选方案。
