脆性或薄材料，如何采集数据？

超大变形试件，如何保证大视野空间范围内测量精度？

面对不同类型实验机，如何保证联机与使用通畅？

面对不同材料应用，如何确保实验精度？

XTDIC-VG

材料测试繁复的各种烦恼

现在，都可以交给“它”轻松搞定

——迈入新时代 引领新里程——

XTDIC-VG视频引伸计

非接触式材料应变测试解决方案

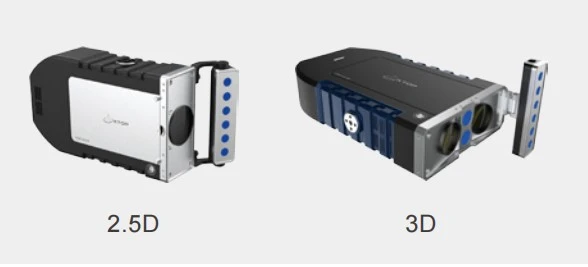

二维、三维测量

你想要的“样子”,它都有

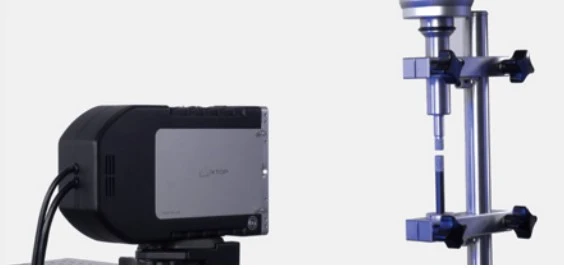

非接触式测量

对样品无机械影响

支持单相机2.5D

双目三维引伸计测量

满足不同场景和客户测量需求

超高精度

稳定可靠

通过国际认证

精度符合JJG 762-2007引伸计计量检定规程0.5级精度要求

高精度工业相机和镜头、专业设计的散斑

亚像素匹配，

数字去噪算法，

全场光学畸变校正

无损拼接

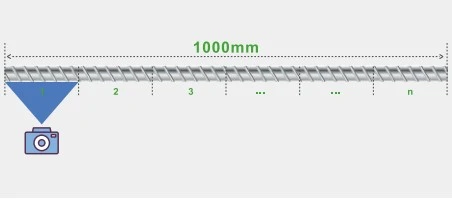

广泛的测量空间

自研多相机拼接算法

成倍提高测量视野

全局标定、消除误差累计

支持<1mm~1000mm测量视野内的0.5级精度实时测量

多元素分析

全方面卓越性能展现

快速DIC匹配算法

支持多点、多点对、全场应变实时测量，全方位多元素分析；

高达千帧的图像采集和计算

<1ms的测量时间，让产品具有超高实时性

实时数据分析

丰富数据呈现

实时保存图像记录，一次测量可多次计算；

同时测量基于时间和帧的多种数据类型，如位移、应力、应变、应变速度等；

算法自动识别材料特性阶段、科学准确计算E，u,N,R值等；

具有丰富的数据呈现方式，如相机视图、曲线、报表、报告等。

稳定图像采集

高效测量

系统简单、搭建速度快；

支持多种快速标记方案，支持不同试件；

支持多设备多作业同步数据曲线对比，无需重复放置标距；

同步超亮频闪<100us曝光成像无拖影，满足更高至4000mm/min的拉伸速率；

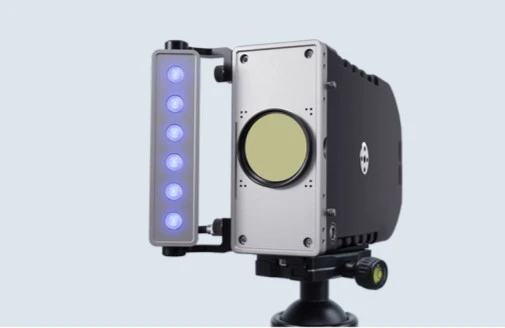

支持双90W峰值功率的LED光源，450nm蓝光有效抑制高温场景下的红外辐射；

多种安装

兼容性好

适配各类主流试验机

便于联机通讯

顶面/底面/侧面三处预留安装接口

支持ADDA、COM、TC[/IP多种试验机联机方式

提供条形/环形光源，兼容狭小观测视窗

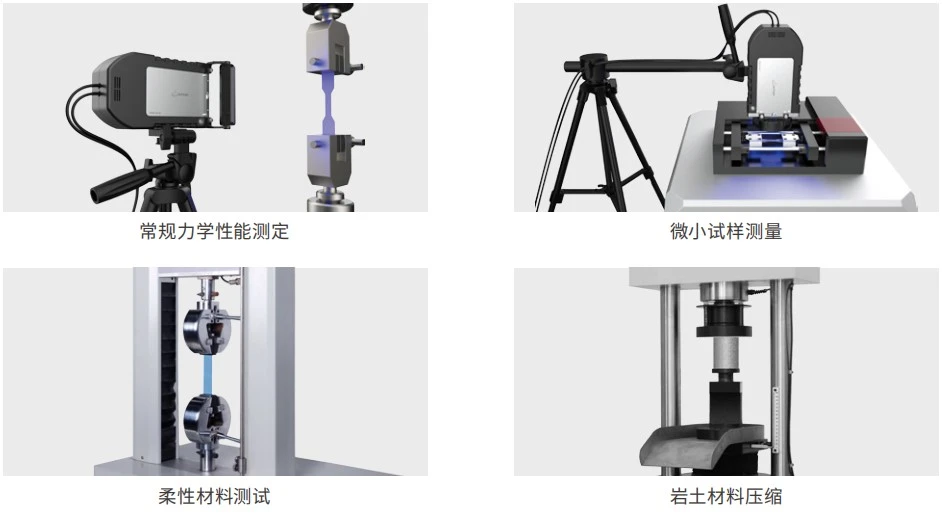

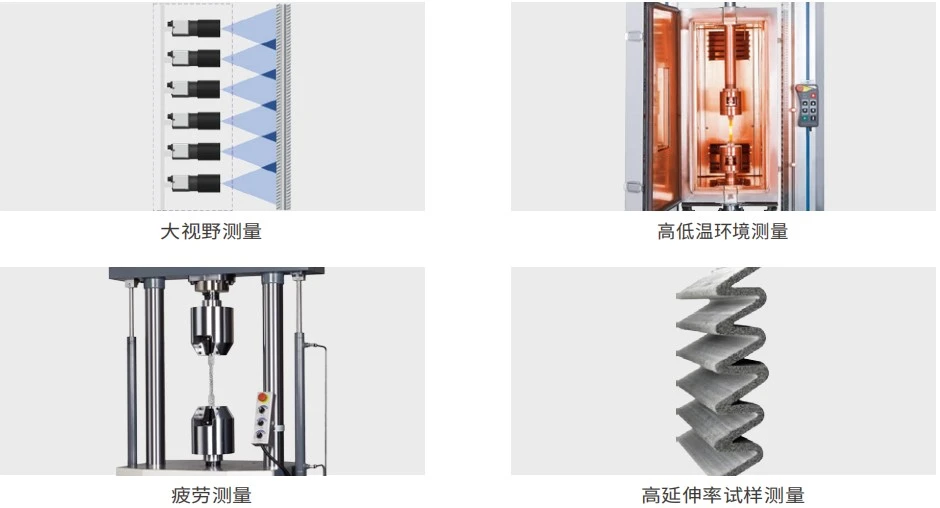

更多测量选择

多样化应用需求

自主知识产权

具备从产品定制、质量控制的一站式服务能力

应用于材料力学、结构力学等，具广泛应用前景

适应金属、塑料、薄膜、混凝土、柔性材料、生物材料等多类型材料

适用板材、棒材、线材等多种试件
