数字图像相关DIC装置准确度精度检验方案｜解决传统刚体平移检定误差难题

摘要

数字图像相关（DIC）作为材料力学测试主流非接触全场应变测量技术，目前行业缺少统一、可落地的计量检定规范。现有ASTM E2208标准仅提供评估框架，未给出细分应变水平的量化检验流程；厂商普遍采用的刚体平移检定法仅能校验位移，无法验证多梯度应变测量准确度。

本文完整阐述基于光栅式指示表检定仪的室温DIC检定体系，区分准确度（示值误差）与精度（重复性）两大核心指标，对标ASTM E83引伸计B-1级分级标准，构建适配2D/3D立体DIC设备的标准化检验流程，为DIC设备计量检定提供技术依据，解决材料测试中DIC数据可信度不足的行业痛点。

一、行业现状：DIC测量精度检定无统一标准，传统检定方法存在缺陷

近年来DIC三维全场应变测量系统大规模应用于碳纤维复合材料循环疲劳、高温拉伸、层间分层损伤监测等试验场景。区别于单点应变片、接触式引伸计，DIC可实现微米级全域应变捕捉，但测量准确度、精度如何核验长期缺乏标准化手段，直接导致复材疲劳试验数据不具备计量溯源效力。

从国际标准层面分析，现行ASTM E2208-02e1《评价非接触式光学应变测量系统的标准指南》仅宏观定义光学测量系统评估逻辑，缺少针对DIC像素位移-工程应变换算的实操检定步骤；国内无专用DIC计量规程，行业厂商仅简单以应变绝对误差作为单一评价指标，忽略重复性、分辨力、标距误差等关键计量参数，检定结果片面、不具备效力。

传统通用检定手段——刚体平移实验存在两大核心短板，完全无法满足材料力学高精度测试（B-1级）需求：

无真实应变输出，无法校验应变测量性能：刚体平移仅产生整体位移，试件无拉伸/压缩变形，整个视场理论应变为0，只能验证位移像素换算比例系数，不能考核系统在100με、500με、1000με等多级应变下的示值误差，而复合材料疲劳测试核心需求正是多梯度应变精准采集；

比例系数引入附加误差：刚体平移通过像素位移换算实际毫米位移，换算比例受相机焦距、标定板精度、镜头畸变多重干扰，额外叠加系统误差，无法达到ASTM E83 B-1级 0.0001绝对应变示值误差要求。

在碳纤维、玻璃纤维复合材料循环疲劳全过程测试中，早期界面脱粘、微裂纹仅产生几十微应变的局部应变集中，若DIC设备未完成标准化准确度检定，极易出现微小应变漏判、应变数值失真，直接误判材料疲劳寿命与损伤演化规律。因此建立一套可溯源、分应变梯度、区分准确度与精度的DIC检验方法，是复材力学试验合规化的核心前提。

二、核心概念区分：DIC准确度、精度、引伸计分级标准解读

很多测试人员混淆准确度与精度定义，导致检定试验设计错误，基于JJG 762引伸计检定规范、ASTM E83标准明确定义：

1、准确度（示值误差）：DIC系统测得应变值与标准计量设备（光栅检定仪）理论应变的差值，反映测量结果与真实值的偏离程度，对应标距相对误差、绝对应变示值误差两大指标；

2、精度（重复性）：同一应变水平下，多次重复加载测得应变数据的离散程度，反映系统测量稳定性，是复合材料长时循环疲劳试验的关键指标；

3、ASTM E83引伸计分级（DIC设备对标分级依据）

国内室温材料力学测试强制要求应变测量设备达到B-1级或0.5级（JJG762），DIC作为替代引伸计的光学测量设备，检定后必须对标该分级，方可用于航空复合材料疲劳性能出具正式检测报告。

三、室温DIC标准化准确度+精度完整检验方案（光栅式指示表检定仪法）

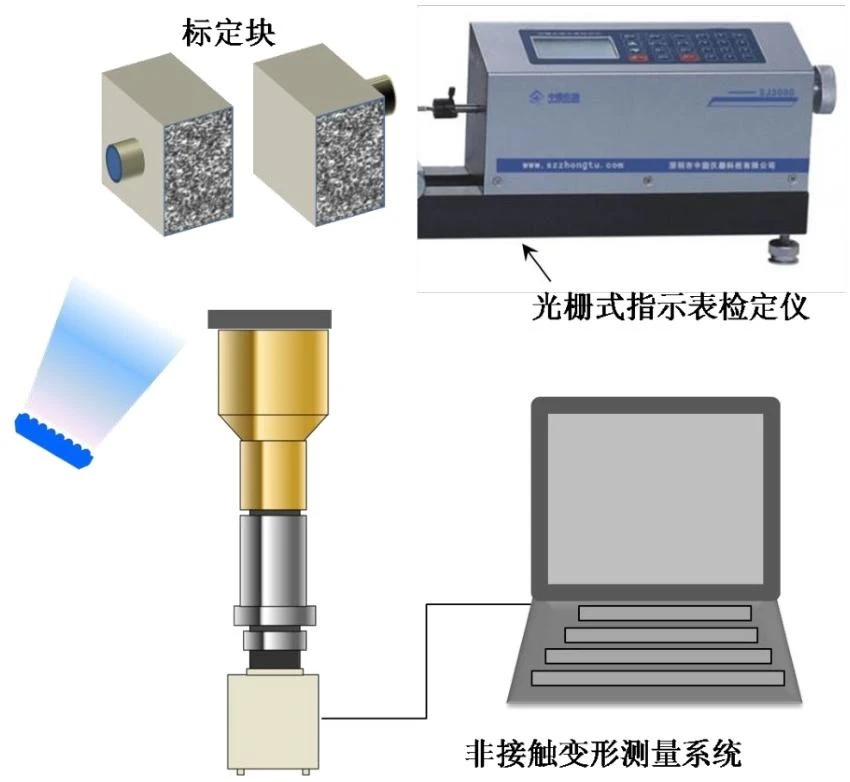

方案适配2D平面DIC、3D立体DIC系统，计量设备采用光栅式指示表检定仪，位移测量误差控制在1μm以内，量值可溯源至国家长度基准，整套检定装置结构如图 1 所示：

室温DIC检定装置示意图

3.1 检定硬件组成

标准计量基准：光栅式指示表检定仪（分辨力≤0.1μm，计量院校准合格）；

标定工装：两块同平面散斑标定块（表面喷涂高对比度均匀散斑，匹配DIC图像相关计算要求）；

被测系统：双目三维DIC测量系统（相机、镜头、图像采集软件、分析算法）；

辅助设备：恒温实验室（20±1℃，湿度≤70%，消除温度漂移干扰）。

3.2 准确度检验操作流程（校验示值误差）

工装安装：将两块散斑标定块分别固定在光栅检定仪可移动端、固定端，两块标定块保持同一平面，设定固定标距 L；

梯度应变设置：控制光栅检定仪推动移动端，设置10 个等间距位移档位，每一档位移 ΔL 通过公式 ε=ΔL/L 计算理论标准应变；覆盖小应变（50με）、中应变（500με）、大应变（2000με），完整模拟复合材料疲劳全周期应变区间；

DIC 数据采集：每一档位移稳定后，连续采集20张散斑图像，软件计算两块标定块间全场平均应变；

误差计算：对比DIC实测应变ε测与光栅标准应变ε标，计算绝对应变误差Δε=|ε 测-ε标|、相对误差δ=Δε/ε标×100%；

分级判定：全部档位误差满足B-1 级指标（绝对应变误差≤0.0001，相对示值误差≤0.5%），判定设备达到航空复材测试准入等级。

3.3 精度（重复性）检验操作流程

选取3个典型应变档位（低、中、高应变）；

对每个档位重复“加载 - 卸载 - 复位”完整循环2轮，每轮采集15组应变数据；

计算同一档位多组数据标准差，标准差越小代表测量精度越高；

行业合格标准：B-1级DIC系统同一应变点重复性标准差≤20με，满足循环疲劳长时稳定采集需求。

3.4 检定报告与计量证书

完成全部梯度应变检定后，整理各档位绝对误差、相对误差、重复性标准差，对照ASTM E83出具分级报告，具备一级计量资质机构可依据本方法开具DIC设备检定合格证书。

四、本标准化检验方法对比传统刚体平移法核心优势

可校验真实应变，覆盖全工况：10级梯度应变完整模拟复材疲劳从微损伤到大变形全过程，解决刚体平移无应变、无法考核小应变测量精度的缺陷；

计量基准精度更高：光栅检定仪1μm级位移基准，远优于导轨、标尺类刚体平移工装，误差可溯源；

同时检定准确度+精度双指标：传统刚体平移仅测位移偏差，本方法同步获取示值误差与数据重复性，完整匹配引伸计计量规范；

兼容2D/3D全类型DIC设备：平面、立体双目DIC均可采用该工装，通用性强，适配国产三维散斑测量系统。

五、工程应用价值：复材疲劳测试中DIC检定的必要性

碳纤维、玻纤复合材料循环疲劳载荷下早期损伤仅产生微米级局部应变异常，应变片单点测量极易遗漏关键损伤信号，行业普遍采用三维DIC全程采集全场应变。若DIC设备未完成标准化准确度检定，会出现以下工程风险：

微裂纹萌生阶段50~100με应变测量失真，无法识别早期界面脱粘；

长时循环疲劳测试数据重复性差，不同批次试验结果无对比性；

航空军工材料检测报告缺少计量溯源依据，无法通过第三方评审。

采用本文光栅检定仪标准化检验方案，完成DIC设备B-1级检定后，全场应变数据具备法定计量效力，可完整记录裂纹萌生、扩展、层间分层、构件失效全周期定量数据，大幅提升复合材料疲劳试验可信度。

六、总结与行业发展展望

DIC行业标准化推进的核心关键是缺少可落地的多梯度应变检定流程。本文借鉴成熟引伸计计量体系，基于光栅式高精度位移基准建立室温DIC准确度、精度一体化检验方法，彻底规避刚体平移检定法固有缺陷。

该方案已应用于DIC测量系统定期计量，可推广至高校、第三方检测机构、车企材料实验室。随着DIC计量规范落地，经过标准化检定的DIC设备将全面替代传统应变片、引伸计，成为复合材料高低温、循环疲劳、冲击力学测试的标准化光学测量仪器。
