XTOM-MATRIX高精度蓝光三维扫描仪用于岩土结构与断面粗糙度分析

在岩土工程领域，准确掌握岩土体的物理力学特性及变形规律对工程建设至关重要。随着各类基础设施（如高层建筑、地下工程、交通枢纽等 ）建设不断推进，复杂地质条件下岩土体的稳定性、变形特性研究需求日益增长。同时，岩土体受自然环境和工程活动（如开挖、加载）影响，会产生形态、结构等变化，这些变化直接关系到工程结构的安全性、耐久性与经济性。

传统的人工观测或二维分析手段，已难以满足对微观表征的精准要求。接下来，带您了解新拓三维高精度蓝光三维扫描技术在岩土工程领域的应用，为岩土结构变形监测、结构特性与断面粗糙度分析提供强大助力。

客户需求解析

01从点云获取到表征计算

项目难点

1、获取高精度三维点云数据信息；

2、计算岩石表面结构形态、变形特征；

3、表面粗糙度分析，包括面粗糙度、线粗糙度等。

测量目的

1、精准获取岩土体不同阶段表面形态数据，分析变形特征与规律；

2、岩土体3D扫描尺寸检测，为工程中岩土体变形监测、质量检测等提供技术参考；

3、建立基于三维扫描数据的岩土体分析方法，推动岩土工程测试技术升级。

02扫描测量过程

为满足上述需求，采用新拓三维XTOM-MATRIX高精度蓝光三维扫描仪。无论是微小的裂隙结构，还是复杂的细微纹理，蓝光三维扫描技术均能高保真呈现。

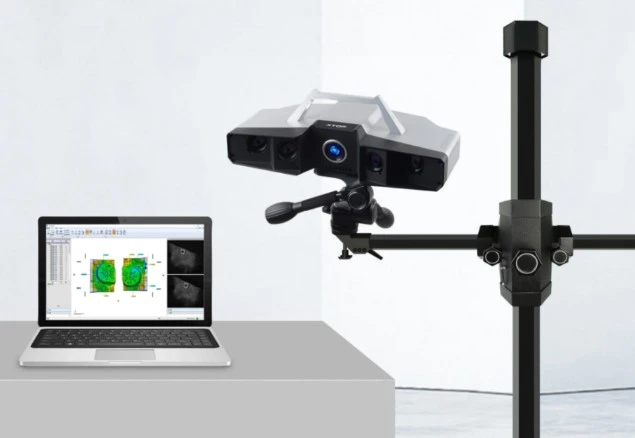

XTOM-MATRIX蓝光面结构光三维扫描仪

• 分辨率500-900万像素
• 测量精度可达 0.006mm
• 点间距最小可达 0.045mm

STEP1 样品准备

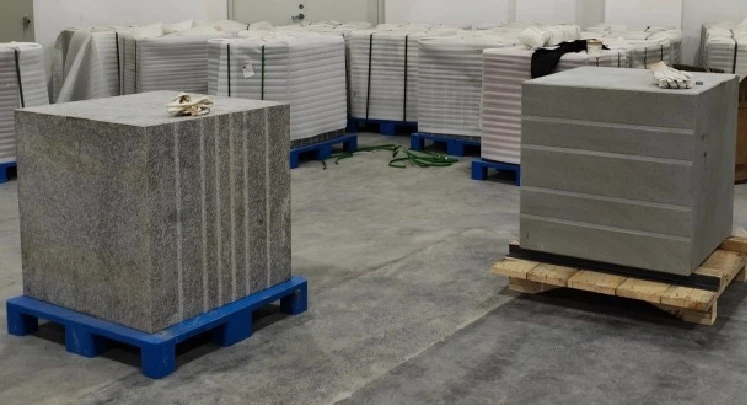

被测对象为大型花岗岩块、混凝土块：模拟自然及工程中的岩土体，其尺寸均达到数立方米，可充分体现岩土体在宏观层面的物理特性。岩土块表面黏贴标志点，扫描时用于多幅扫描拼接。

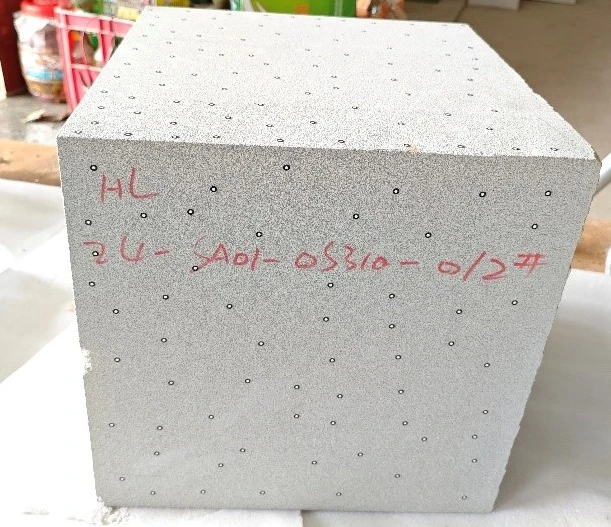

岩土块表面黏贴标志点

STEP2 多角度扫描采集

初始状态扫描：

固定蓝光三维扫描仪位置与参数，对未受扰动的花岗岩块、混凝土块进行全方位3D扫描，获取初始表面三维点云数据。蓝光结构光技术有效避免反射干扰，适用于复杂材质表面。

模拟扰动操作：

通过人工敲击、重物加载、调整堆放位置（利用叉车移动包裹货物、改变实验块相对位置 ）等方式，模拟岩土体在工程活动或环境作用下的扰动、变形情况。

扰动后扫描：

在相同扫描参数、位置下，对经扰动的岩土对象再次扫描，获取扰动后表面三维点云数据，保存为对应状态3D扫描获取的STL文件。

多次重复与对比：

改变扰动方式、程度（如增加敲击力度、调整加载重量），并采用蓝光三维扫描技术采集多组不同状态下的3D数据模型，用于对比分析。

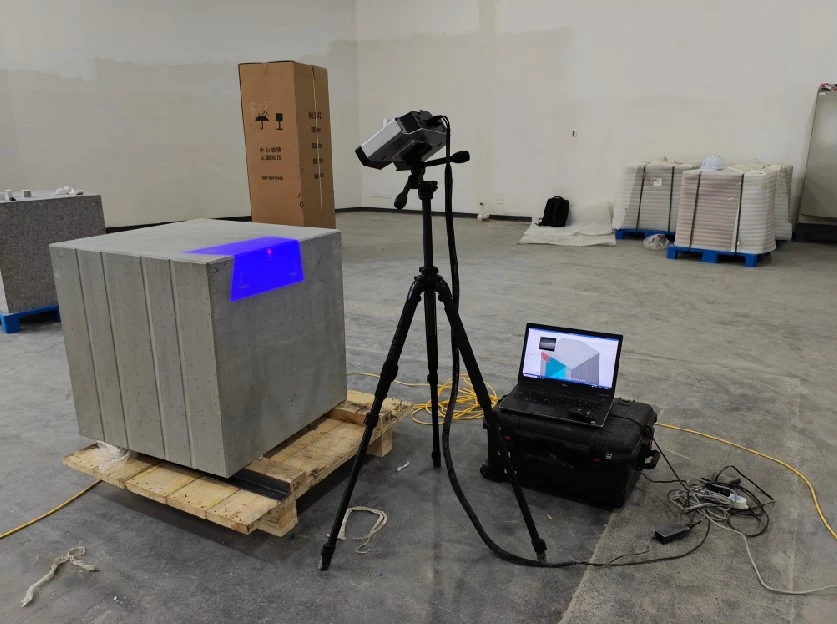

蓝光3D扫描岩土结构现场

STEP3 数据处理与融合

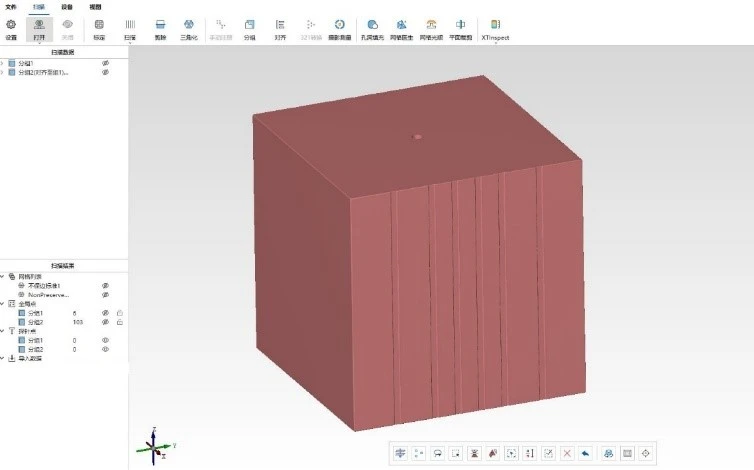

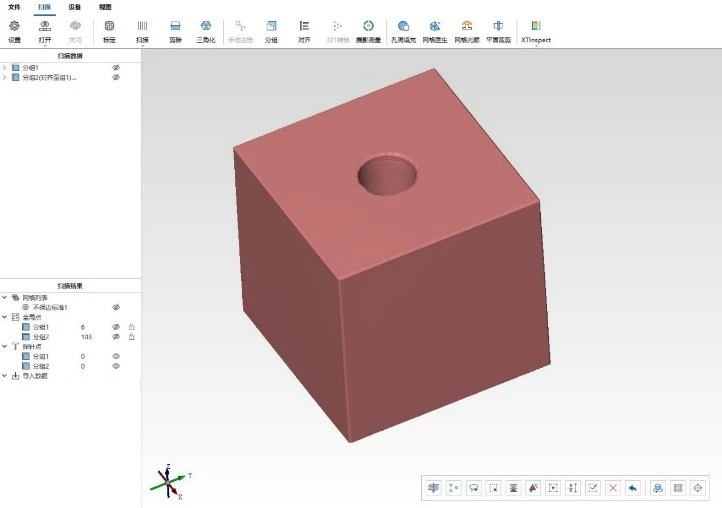

1、3D扫描采集完成后，将多组扫描数据通过XTOM扫描软件的三角化功能进行处理和融合，获取岩石表面整体3D数据模型，并确保模型细节清晰。

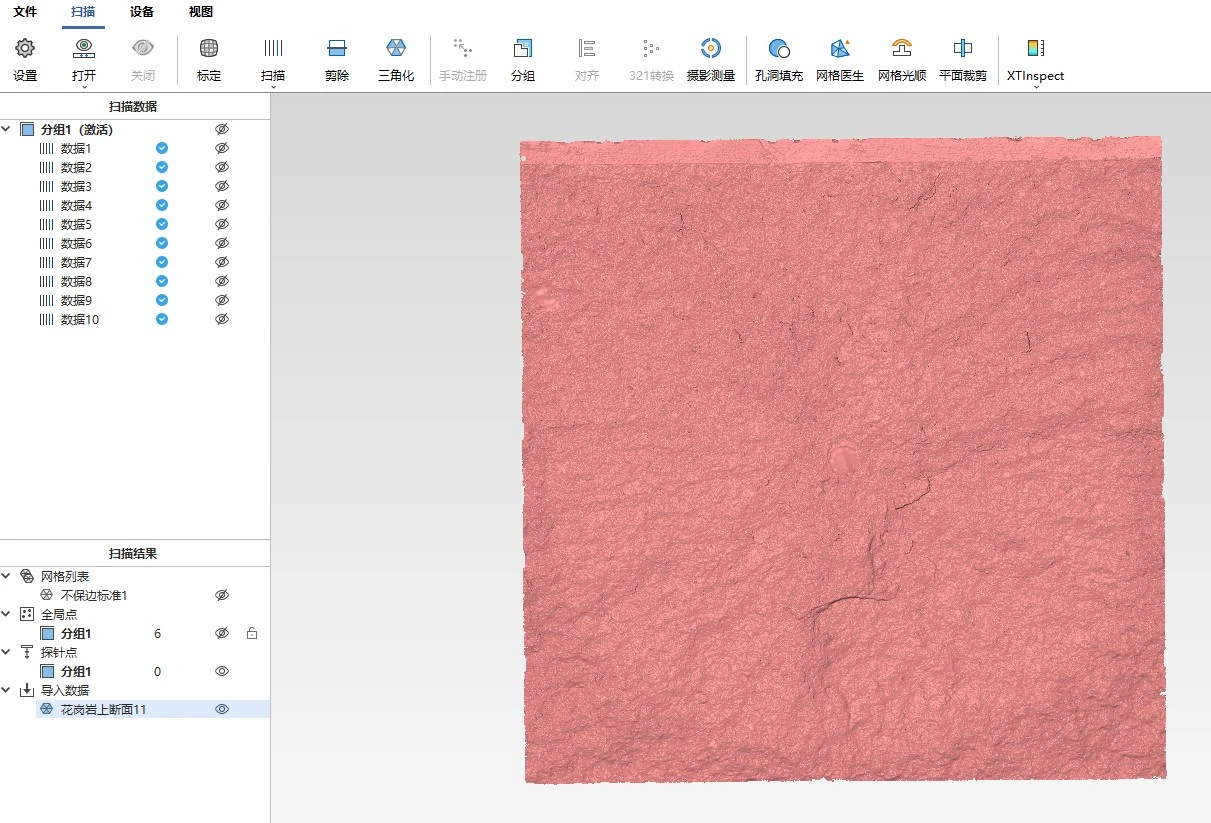

2. 整体扫描工作完成后，采用机械设备沿着细小的断缝对岩石进行凿开作业。经蓝光三维扫描技术获取的岩石内部表面数据如下：

STEP4 三维尺寸检测分析

采用新拓三维专业XTOM-INSPECT三维检测分析软件，对岩石进行精准的三维尺寸检测，精确计算出其长度、宽度和高度这三个关键维度的具体数值。

通过对岩石进行3D全尺寸检测，确保最终获取的尺寸参数真实反映岩石块的物理特征，为后续的地质分析、工程应用提供可靠的数据支持。

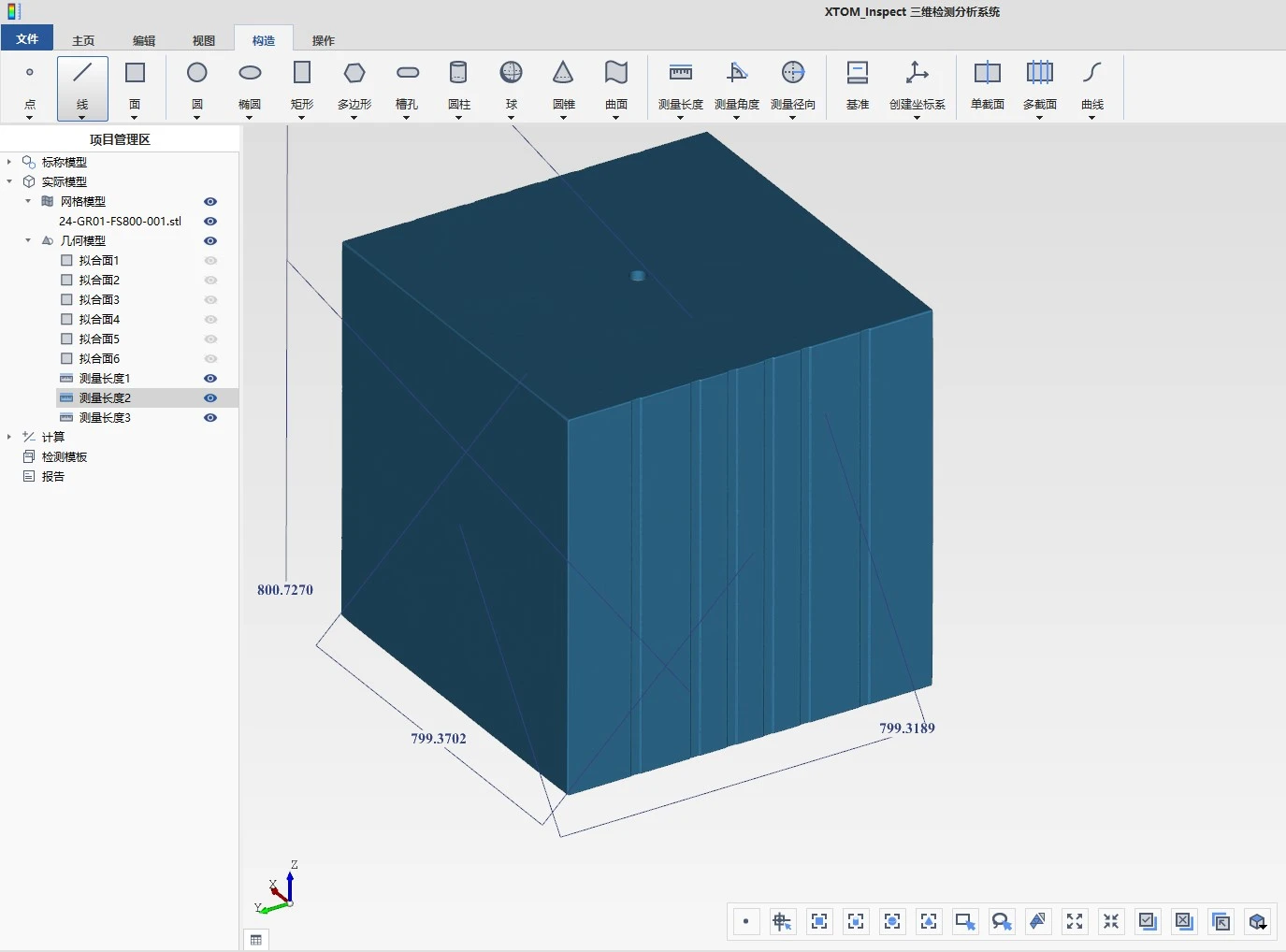

岩石块3D尺寸测量

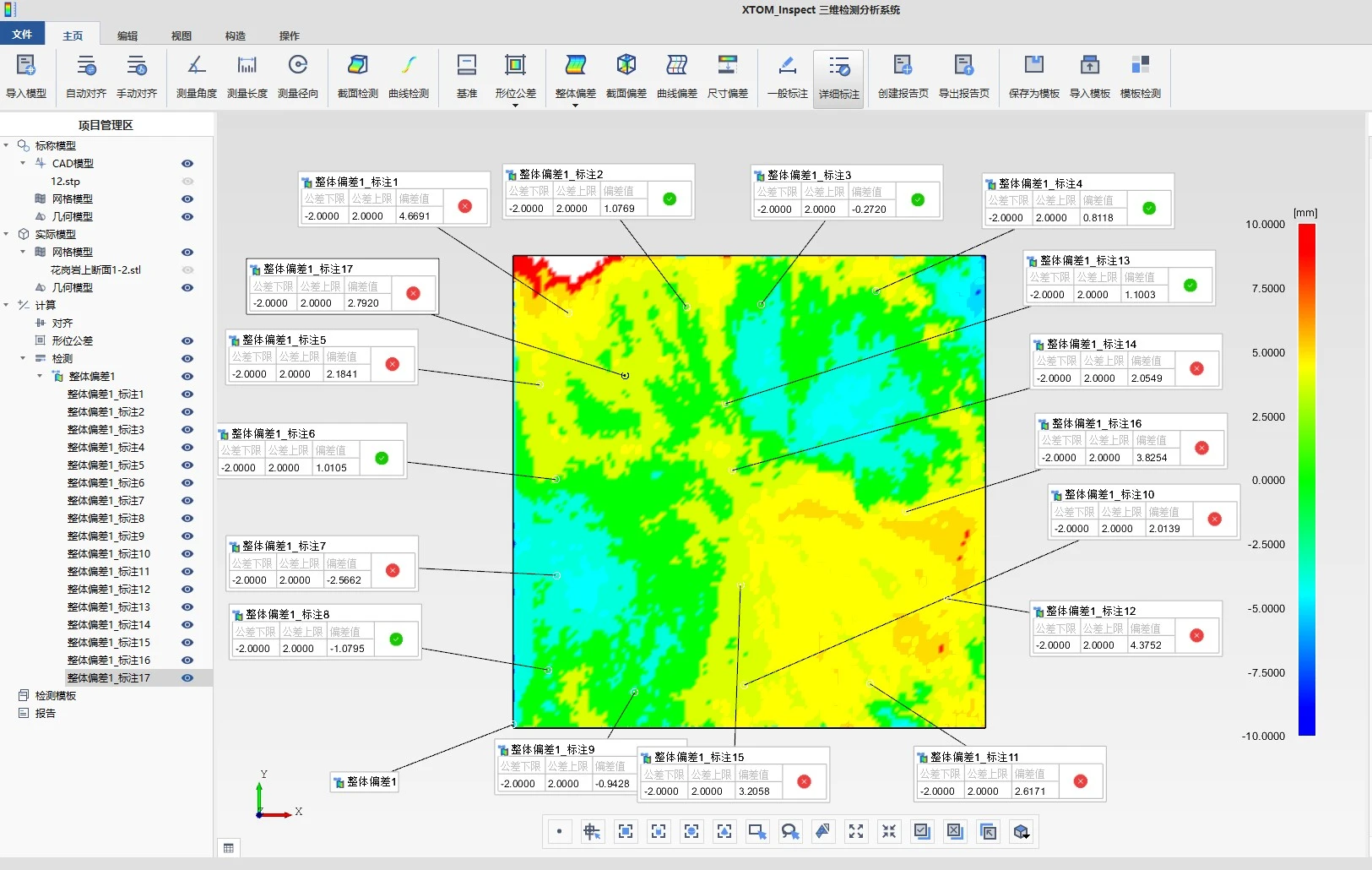

岩石断面3D尺寸偏差比较

结论总结

1、经与人工测量获取岩石已知尺寸数据对比，XTOM-MATRIX高精度蓝光三维扫描仪的误差始终控制在0.025mm 以内，体现了蓝光三维扫描技术在微观尺度下捕捉岩土体形态细节的可靠性。

2、蓝光三维扫描技术在岩土体（模拟）结构分析领域的应用，具有显著可行性，可精准还原其表面的纹理、裂隙、起伏等细节特征，分辨率可达毫米级乃至亚毫米级。

3、蓝光三维扫描技术在岩土工程领域展现出广阔的应用拓展潜力。例如精准模拟多因素耦合的自然环境，复现各类典型工程工况（包括隧道开挖时的应力动态变化、边坡工程的长期变形过程、地基处理中的荷载传递规律等），助力岩土体物理力学特性、结构演化规律的深层探索。
