数字图像相关DIC技术用于镍基材料拉伸变形断裂分析

方案背景
镍基材料因其优异的强度、耐腐蚀性及抗疲劳性能，广泛应用于航空发动机叶片、燃气轮机等关键部件。然而，在其服役过程中，力学性能的精准评估（尤其是局部变形和断裂行为）仍存在挑战：传统应变片仅能测量单点应变，有限元仿真依赖材料模型假设，难以捕捉实际拉伸过程中材料的动态应变分布与断裂演化。
本案例借助DIC（数字图像相关技术），对某镍基材料标准拉伸试样进行全场应变监测，揭示其拉伸变形至断裂的全流程力学响应，为材料设计优化与失效预防提供数据驱动依据。

DIC原理、技术对比和重要性
DIC原理
新拓三维XTDIC三维全场应变测量系统，基于图像匹配算法，通过追踪材料表面随机散斑图案的位移变化，计算全场位移及应变分布。其核心步骤包括：
图像采集：在试样表面制备高对比度散斑，通过高速相机连续拍摄加载过程中的变形图像。
相关性计算：基于灰度值匹配算法（如零均值归一化互相关，ZNCC），计算变形前后图像子区的位移矢量。
应变场重构：通过位移梯度张量推导全场应变（如Green-Lagrange应变、工程应变）。
DIC支持二维（2D-DIC）与三维（3D-DIC）测量，本案例采用3D-DIC以消除离面位移误差。
技术对比：DIC与传统方法

指标	DIC技术	传统应变片	有限元仿真（FEA）
测量维度	全场2D/3D应变	单点应变	全场模拟，依赖模型假设
数据真实性	基于实际变形，无接触干扰	接触式，易受贴片质量影响	数值近似，需实验验证
动态捕捉能力	支持高频采样（本案例1Hz）	响应速度受限（<10Hz）	静态或准静态分析为主
断裂捕捉精度	可定位裂纹萌生与扩展路径	仅能反馈整体断裂点	需预设失效准则，误差显著

DIC技术应用的重要性

局部应变集中监测：捕捉镍基材料的应变局部化行为，避免平均值掩盖失效
失效机理研究：揭示镍基材料应变局部化与裂纹扩展路径的关联性。
工艺优化：验证材料各向异性对拉伸性能的影响，指导材料选择与处理工艺改进。
质量控制：为仿真模型（如ABAQUS）提供高精度实验数据，提升预测可靠性。
方案组成和关键指标
DIC测量软硬件方案组成
成像系统：双目DIC工业相机，同步触发控制器。
照明系统：LED蓝光冷光源（避免环境光干扰），均匀照射试样表面。
散斑制备：哑光黑底漆+白色哑光漆喷涂。
图像处理：DIC软件，支持亚像素插值算法。
数据分析：全场应变云图、主应变方向、裂纹张开位移（COD）定量分析。
解决的问题
镍基材料局部颈缩区域的应变梯度量化。
裂纹萌生位置与扩展速率的动态追踪。
材料各向异性导致的应变分布非均匀性表征。
实际案例：镍基材料拉伸试验过程

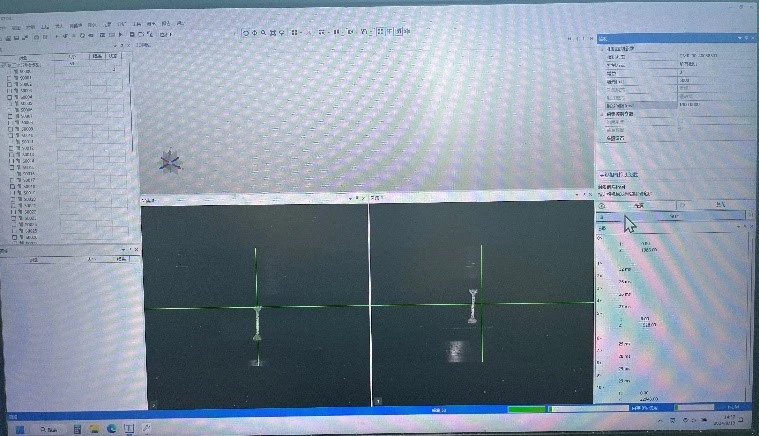

(1)实验前静态状态试算
实验前，采用XTDIC三维全场应变测量系统对试件静态状态进行采集试算，确认可完整计算云图数据后，即可进行正式拉伸应变测量实验。

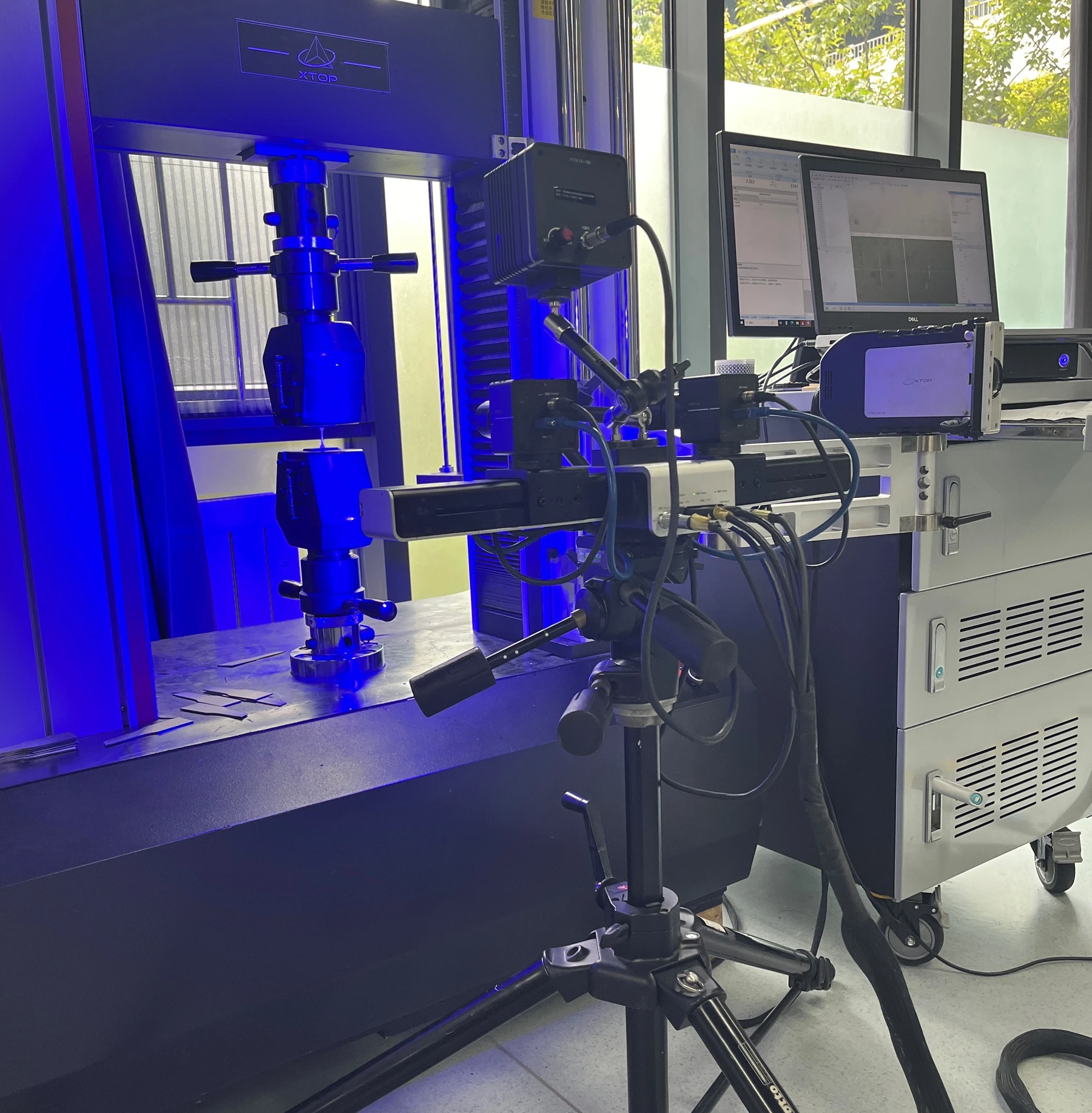

(2)开始正式实验
XTDIC三维全场应变测量系统开始采集图像，试验机按预设的工况开启拉伸，DIC双目相机完整记录实验拉伸过程。
实际案例：数据和分析
试件拉伸过程中，DIC软件输出不同阶段的位移、应变云图。

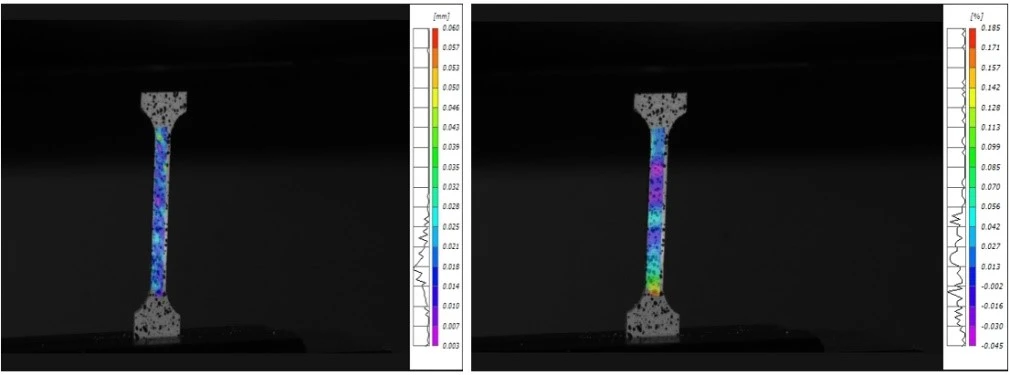

拉伸初始状态：
位移云图&应变云图

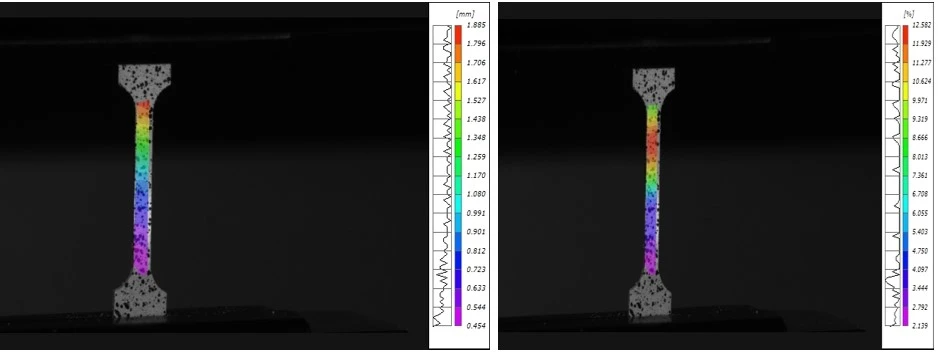

拉伸中：
位移云图&应变云图

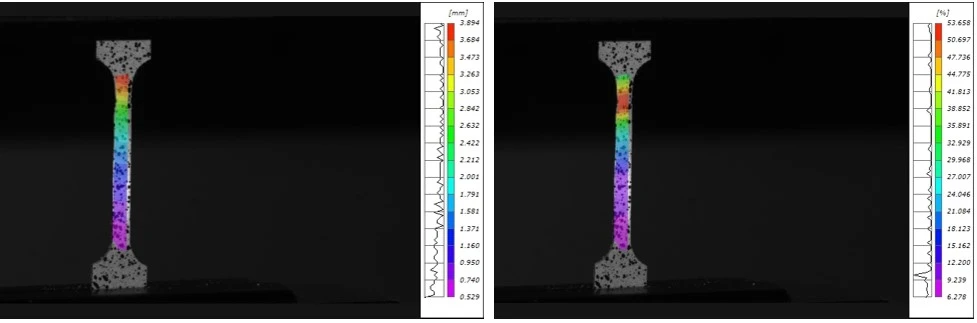

断裂前：

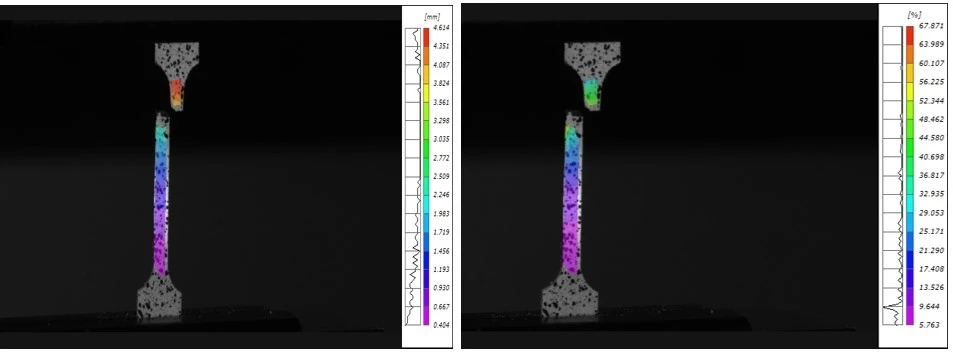

断裂后：

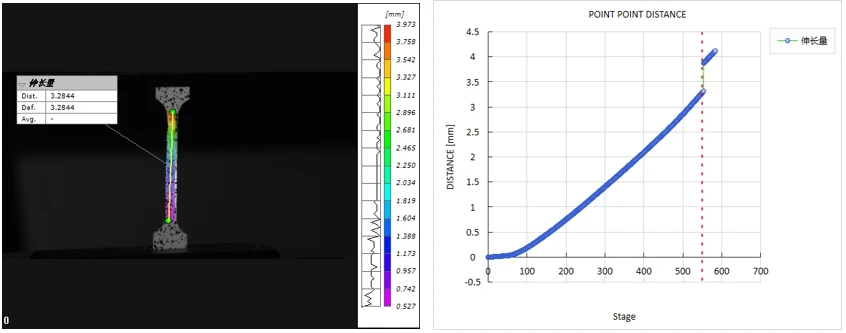

选取点点距离，DIC软件中导出位移伸长量沿时间变化曲线。
数据分析
1、全场变形分析，输出位移云图（识别变形均匀性，局部变形集中区域，如颈缩起始点）、应变云图（分析应变局部化、各项异性特性，验证材料本构模型准确性）。
2、断裂机理与失效预测，分析断裂瞬间的应变集中区域，揭示裂纹萌生位置及扩展路径，量化颈缩区域的真实应变，修正传统工程应变-应力曲线的局限性。
3、位移伸长量-时间曲线：结合加载条件（如应变率），分析材料弹性阶段、屈服平台、塑性流动、颈缩阶段的动态响应特性，揭示镍基材料的应变率敏感性
4、验证仿真与优化设计：DIC提供的全场应变数据可用于验证数值模拟（如ABAQUS）的准确性，优化材料参数（如硬化模型、损伤参数）。
