DIC应变测量系统在混凝土单轴压缩破坏力学研究中的应用

针对钢筋混凝土钢筋力学行为难以直接量化的问题，采用双目数字图像相关技术（DIC）对混凝土圆柱试件开展静载压缩全场监测，实现全场、非接触式三维变形测量。通过高分辨率相机系统实时捕捉试件表面散斑图像，结合三维重建算法获取位移场与应变场分布数据。

实验定量获取了试件表面的三维位移场、表面裂纹扩展路径、纵向/横向应变分布及应变集中演化规律，并对比了DIC结果与传统应变片的测量数据。结果表明：DIC技术可精准捕捉混凝土表面裂纹萌生与扩展行为，同时通过表面应变场间接反映内部钢筋的协同工作状态。实验数据为钢筋混凝土结构设计、破坏机理分析提供了高精度实验依据。

1、实验研究背景

钢筋混凝土作为建筑结构的核心材料，其压缩性能直接关系到工程安全。在静载压缩过程中，混凝土表面裂纹演化与内部钢筋的受力状态存在强耦合关系。传统应变片和位移计虽能获取局部点数据，但难以实现全场变形可视化，且布线复杂的应变片在混凝土脆性破裂时易失效。

尤其对于内部钢筋的力学性能分析，现有手段需依赖破坏性解剖或间接推算，缺乏对钢筋-混凝土协同变形的直接观测。基于上述背景，通过新拓三维软硬件、算法均自研的XTDIC三维全场应变测量系统，对混凝土表面三维位移场进行高精度测量，反演内部钢筋的受力状态，为钢筋混凝土服役性能研究提供新方法。

2、DIC技术应用核心价值

DIC（数字图像相关）应变测量系统在混凝土单轴压缩破坏力学研究中具有重要作用，以下是其主要应用方面：

全场应变测量与变形分析

DIC系统能够获取全场位移场和应变场数据，包括弹性阶段的均匀变形和破坏阶段的局部应变集中，帮助研究人员更准确地理解混凝土的变形行为和破坏机理。

裂纹萌生与扩展监测

在混凝土单轴压缩过程中，DIC系统可实时监测裂纹的萌生位置、扩展路径和扩展速度，为研究混凝土的断裂力学特性提供关键数据支持。

应力-应变关系与力学参数测定

DIC系统可结合加载数据，绘制混凝土试件的应力-应变曲线，从而测定混凝土的弹性模量、泊松比、抗压强度等力学参数，尤其适用于研究混凝土在非线性阶段的力学行为。

非均匀变形与局部化现象研究

混凝土是一种非均质材料，压缩过程中会出现非均匀变形和局部化现象（如剪切带形成）。DIC系统能够量化这些局部化变形区域的应变集中程度，帮助研究人员深入理解混凝土的微观结构和宏观力学性能之间的关系。

验证数值模拟与有限元模型

DIC系统提供的实验数据与仿真结果进行对比，能够评估数值模拟的准确性和可靠性，为混凝土结构的设计和优化提供理论支持。

3、实验系统与测试方法

实验简介

针对圆柱形钢筋混凝土试件（含纵向钢筋）的压缩实验，采用500万象素双目DIC系统进行全场变形跟踪：

科学问题：混凝土表面裂纹扩展规律与内部钢筋受力的关联性

工程需求：量化钢筋对混凝土抗压性能的提升作用

技术优势：克服应变片布线复杂、抗破坏性差的局限，实现破坏全过程应变场可视化

实验设备配置

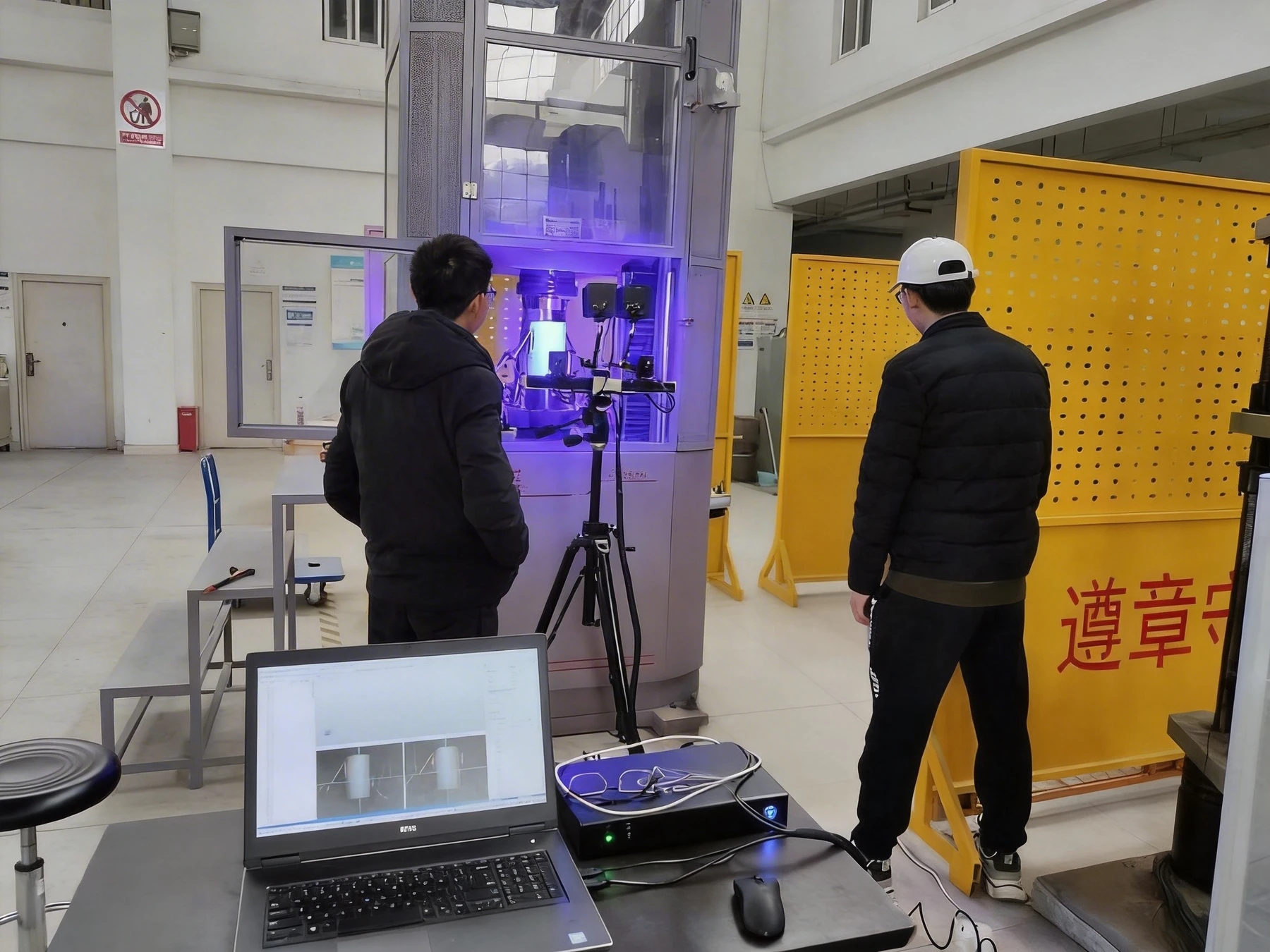

在实际工程应用中，采用新拓三维XTDIC-5M三维全场应变测量系统，采用非接触式全场测量，可解决混凝土加载损伤起始精确定位，应变梯度量化分析，损伤破坏过程动态重建等关键测量难题。

双目DIC测量系统：500万像素工业相机 × 2（双目同步）

采样频率：4 fps（适配准静态压缩过程）

镜头配置：35mm定焦工业镜头

光源系统：高均匀度LED蓝光光源

试样表面散斑处理：黑白哑光漆喷制高对比度散斑

测量原理与数据处理

DIC内外参数标定：建立三维坐标系，消除镜头畸变

数据采集：同步获取压缩全过程图像序列

DIC软件算法分析：

三维位移场：追踪表面点空间运动轨迹

拉格朗日应变：计算纵向/横向应变分布

裂纹识别：基于主应变阈值判定裂纹萌生位置

融合分析：可将DIC全场应变与传统应变片数据进行时空对齐

4、实验结果与分析

表面应变集中特性

纵向压缩应变：裂纹尖端应变值，标识裂缝开展高危区域。

横向拉伸应变：与裂纹方向垂直的拉应变集中，反映混凝土受拉脆性破坏机制。

钢筋区域应变抑制：钢筋对应位置压应变降低，验证钢筋对混凝土的约束增强作用。

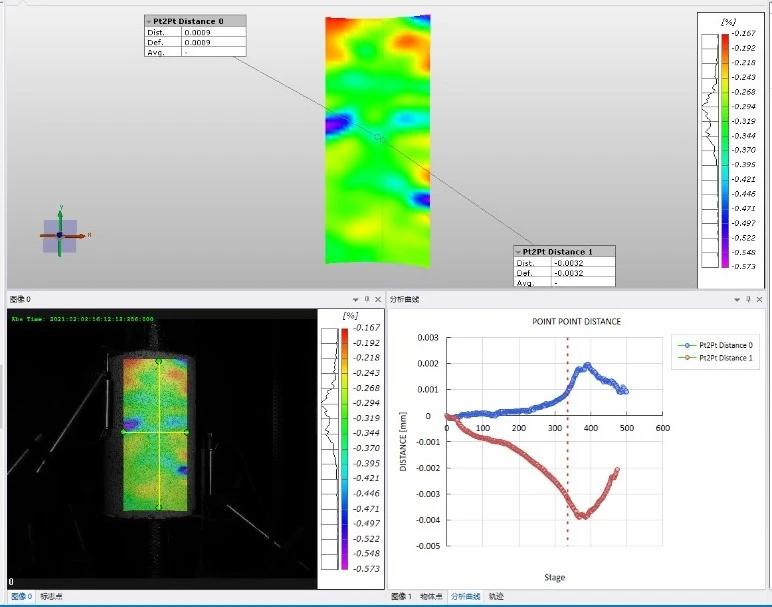

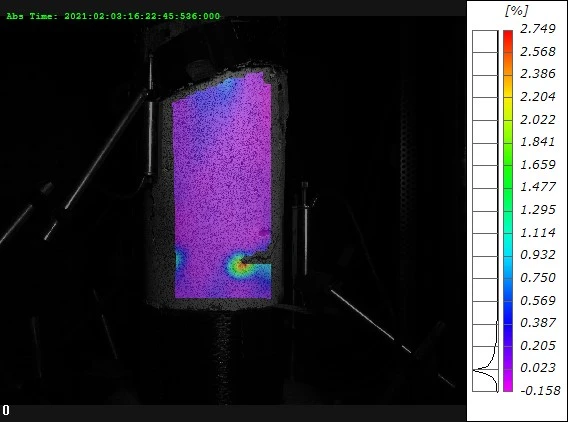

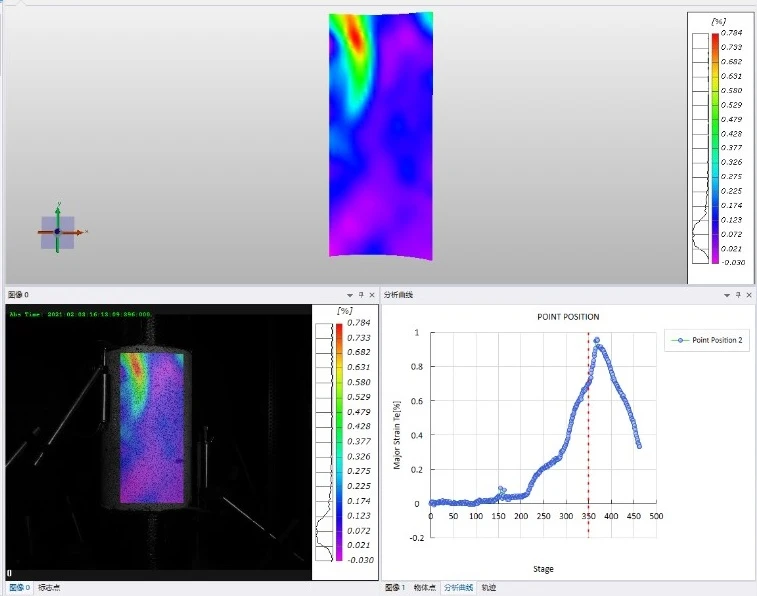

混凝土试样主应变数据，应变集中：

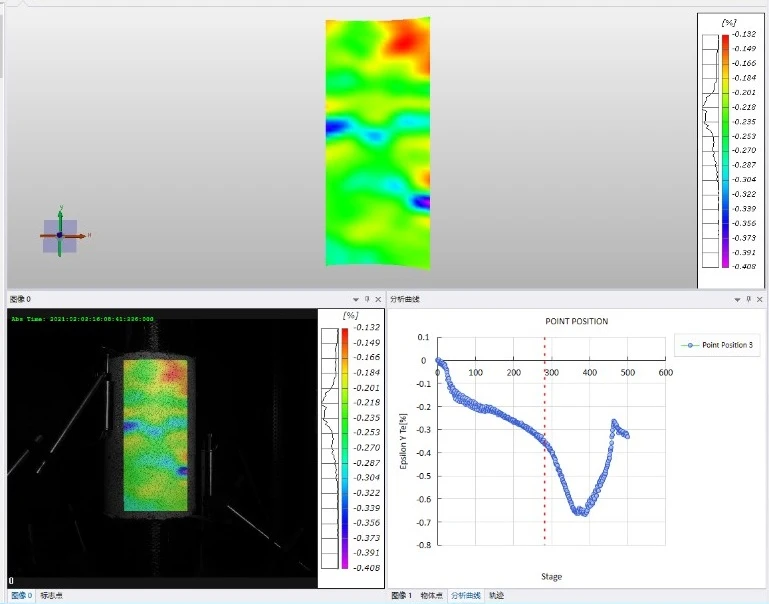

混凝土试样纵向应变，压缩应力集中：

裂纹扩展路径与破坏模式

扩展路径：裂纹沿45°斜向发展，避开钢筋位置

破坏机理：钢筋有效抑制横向膨胀，使破坏模式由粉碎性转为斜剪破坏

工程验证：端部包裹塑料层的试件表面裂纹延迟出现，证明局部约束可提升延性

5、结论与工程意义

本研究将新拓三维XTDIC三维全场应变测量系统应用于大尺寸钢筋混凝土试件压缩实验，成功实现表面应变场与裂纹扩展路径的全场定量化表征。

通过表面应变分布，反演钢筋对混凝土的约束效应，钢筋使混凝土抗压强度提升，并改变破坏模式。塑性阶段横向应变回弹，体现钢筋的延性贡献。

双目DIC测量技术，可为在役混凝土结构表面损伤评估提供实验数据支撑，指导钢筋布局以抑制应变集中（如端部增设约束环），可视化变形场提升科研人员对混凝土加载损伤与破坏机制的理解。
