显微DIC测量技术搭配温控箱进行高低温实验详解

在微电子、新材料及精密制造领域，随着元器件和材料特征尺寸不断缩小至微米甚至亚微米级，传统的DIC测量方案已难以满足微观尺度下测量需求。

显微数字图像相关（Micro-DIC）技术结合温控箱（冷热台）的高温实验方案，凭借其非接触、全场、高分辨率的优势，成为揭示材料微观热机械行为的关键手段。本文将以新拓三维XTDIC-MICRO显微DIC测量系统为例，详细解析这一实验技术的原理、流程、核心难点及典型应用。

一、技术原理与系统构成

显微DIC技术本质上是将数字图像相关算法与高倍光学显微镜系统相结合的测量方法。其基本原理是：在待测微观试样表面制备随机的散斑图案，通过高分辨率相机记录试样在受热变形前后的图像序列，利用相关算法追踪散斑场的位移，从而计算出全场应变、位移及三维形貌变化。

当搭配温控箱（通常是光学冷热台）时，该系统主要由以下核心单元构成：

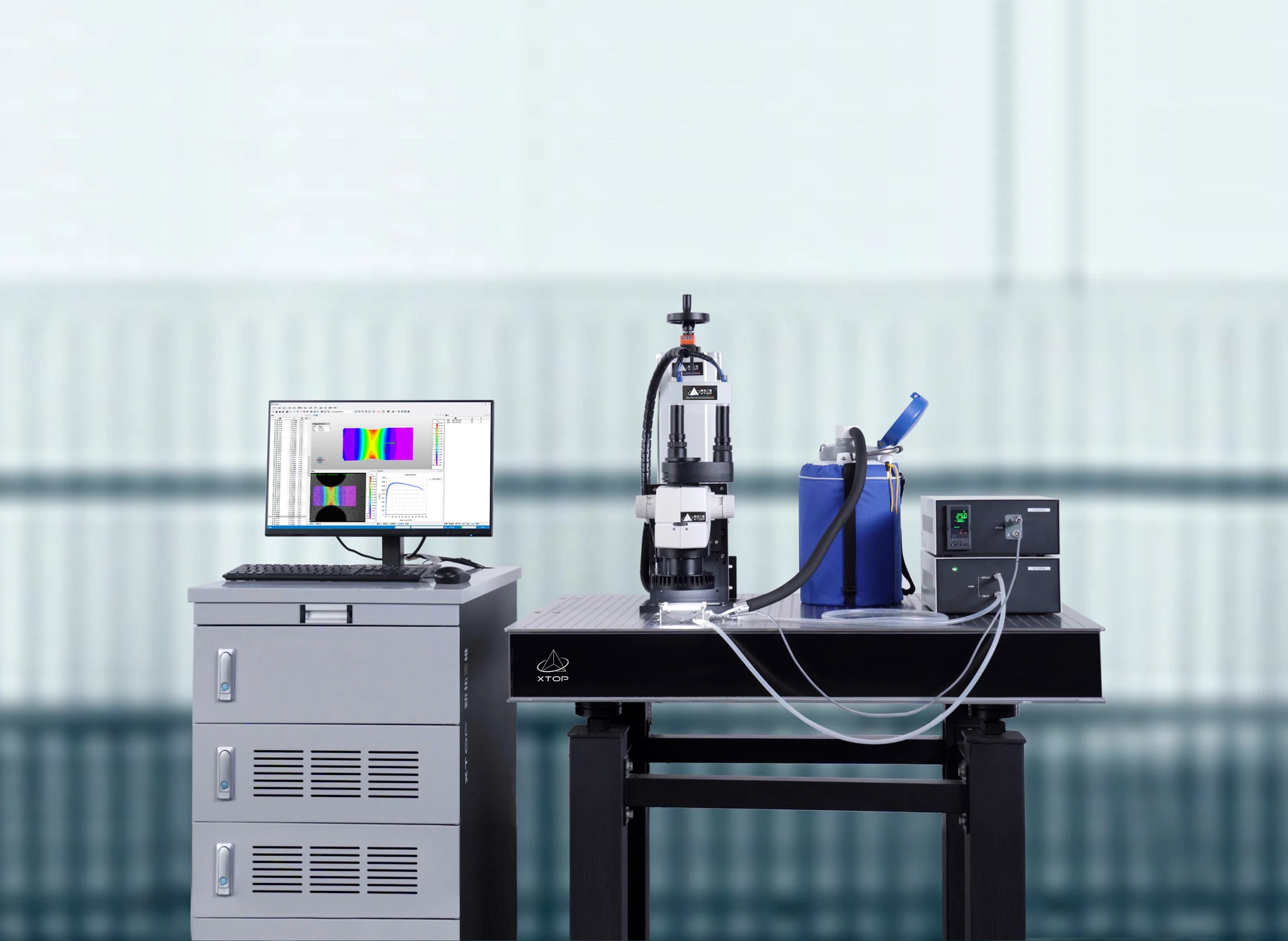

显微DIC测量头：如新拓XTDIC-MICRO显微应变测量系统，集成高倍体式显微镜、双工业相机（支持2D/3D测量）、高精度光源及专属DIC分析软件。其测量视野通常在1mm~10mm之间，应变测量精度最高可达20με（微应变），能清晰捕捉微观细节。

温控加载单元：即温控箱或光学冷热台，负责提供精确可控的温度环境。以新拓显微DIC测量系统适配的方案为例，温度范围可达-190℃~600℃（可定制），配备绝热罩、观察窗及高精度温度控制模块（控温精度可达±0.1℃）。

隔振与辅助平台：由于显微测量对振动极度敏感，系统通常需搭载气动隔振平台，并配合自动标定转台以确保测量基准的稳定。

二、高温实验详细操作流程

结合新拓XTDIC-MICRO显微应变系统的实际应用规范，一个标准的显微DIC高温实验通常包含以下步骤：

1. 试样制备与散斑制作

这是实验成功的基础。需根据显微镜视野裁剪或制备微小尺寸试样（如单晶硅片、芯片封装件、微试样等）。随后，在试样待测区域制作高对比度、耐高温的散斑图案。对于高温实验，散斑必须能耐受热膨胀、氧化或烧蚀，新拓方案通常提供微小的散斑制备工具或参数化散斑制备技术，确保散斑在温度变化下依然清晰可辨。

2. 系统搭建与标定

将试样固定于温控箱载物台，调整显微镜放大倍率对焦。随后进行系统标定：利用全自动标定转台和标定板，一键完成相机内外参数及镜头畸变的标定。新拓XTDIC-MICRO系统具备独特的图像失真校正算法，能有效消除立体显微镜非参数变形及光学失真对微观应变计算的干扰。

3. 温度程序设定与预实验

在温控箱控制软件中设定温度曲线（如从25℃升温至300℃，升温速率10℃/min，并在目标温度保温一定时间）。建议在正式采集前进行一次升降温循环，消除试样内应力，并确保热传导稳定。

4. 同步数据采集

启动温度控制的同时，开启显微DIC系统按设定频率（如每6秒一张或1Hz）同步采集图像。需注意，到达目标温度后，通常需保温一段时间（如2-5分钟），待试样整体温度均匀、热膨胀稳定且显微视野对焦清晰后再进行图像记录，以避免热惯性或气流扰动导致的数据噪点。

5. 数据处理与结果分析

实验结束后，将图像导入DIC分析软件。框选散斑区域，添加种子点，软件即可计算出各温度节点下的全场位移云图、应变分布、翘曲（Warpage）量及热膨胀系数（CTE）。新拓DIC软件支持3D模型重建，可输出截面热变形效应、不同层材的变形梯度等深度数据。

三、 高温显微DIC实验的核心挑战与应对

在微米尺度下进行高温DIC测量，面临着几大特有挑战，这也是评估一套系统（如新拓XTDIC-MICRO）专业性的关键：

热辐射与图像干扰：高温下试样会发出红/红外热辐射，导致图像过曝或散斑对比度下降。应对方案包括使用蓝光/紫外LED补光，并在镜头前加装窄带滤光片，滤除热辐射波段，仅接收特定波长的照明光，保证图像质量。

热流扰动（热雾）：温控箱观察窗外的热空气对流会使光路发生偏折，造成图像漂移或失真。通常需在镜头与视窗间引入气刀（吹惰性气体）或横向风扇，驱散热气流，确保光路稳定。

离面位移与失焦：微观视野景深极浅，材料热膨胀的离面位移（Z向）极易导致画面失焦。新拓XTDIC-MICRO通过算法优化及特定的显微配置，能有效控制离面位移对面内应变计算的影响，必要时可结合自动对焦模块。

散斑稳定性：普通喷漆散斑在高温下可能龟裂、剥落。需采用耐高温涂料或特殊的表面预处理（如微刻蚀、贵金属喷镀），确保在全程温度区间内散斑特征连续可追溯。

四、 典型应用场景

半导体芯片热翘曲（Warpage）测试：测量BGA或CPU芯片在回流焊温度曲线下的三维翘曲变形，分析不同层材料（硅片、基板、塑封料）因CTE不匹配导致的应力集中，是提升芯片可靠性的必测项目。

微材料CTE测定：如单晶硅、微细金属丝、薄膜材料的热膨胀系数精确测量。通过显微DIC记录微米级长度随温度的变化量，计算单位温度下的应变，数据可直接用于有限元分析（FEA）模型校验。

微试样原位热力耦合测试：搭配微小力值试验机，观察微机电系统（MEMS）器件或微小金属试样在高温环境下的原位拉伸/压缩变形及裂纹萌生行为。

结语

显微DIC测量技术搭配温控箱，为微观尺度的热机械性能研究提供了“可视化、定量化、全场化”的眼睛。以新拓XTDIC-MICRO为代表的国产高精度显微DIC系统，通过集成精密温控、抗干扰光学成像及鲁棒的DIC算法，有效攻克了微尺度高温测量的多重壁垒。对于从事先进材料研发、半导体封装及微电子制造的科研人员与工程师而言，掌握这一实验细节，意味着能更精准地把控产品在全温度域内的可靠性与失效边界。
