DIC设备计量检定全流程实操指南｜从工装搭建到检定报告出具完整步骤

摘要

很多材料力学实验室采购三维DIC系统后，缺少标准化检定实操流程，自行开展光栅式指示表检定仪校验时，存在工装搭建错误、应变梯度设置不合理、误差计算逻辑错误、报告指标缺失等问题，导致检定结果无效，无法用于碳纤维复合材料循环疲劳测试数据溯源。本文基于《数字图像相关装置的准确度和精度检验方法》，分步介绍室温光栅工装DIC检定全流程，覆盖2D/3D立体DIC设备通用操作规范，助力自主完成DIC定期计量检定，降低第三方送检成本，保障复材疲劳试验全场应变数据计量合规。

一、DIC 检定前期准备工作（避免检定无效的前置条件）

开展光栅式指示表检定仪DIC准确度、精度检定前，必须完成四项前置校验，任意一项不达标会直接导致检定数据失真：

1、环境条件校验：实验室恒温20±1℃，每小时温度波动≤0.5℃，相对湿度40%~70%，无空气对流、阳光直射，消除温度漂移、气流扰动带来的图像噪声；

2、计量基准设备校验：光栅式指示表检定仪持有计量院校准证书，位移误差≤1μm，若基准设备超期，整套检定结果无效力；

3、DIC系统硬件自检：清理镜头灰尘、检查相机支架刚性（1N外力下支架位移＜0.1μm），调节光源保证散斑图像灰度对比度差值Δ＞50，无图像过曝、暗斑；双目3D DIC提前完成相机标定，标定重投影误差≤0.05像素；

4、标定块散斑质量校验：两块检定标定块表面散斑均匀、黑白对比度高，无大面积空白、掉漆，散斑尺寸匹配DIC子区计算要求，保证图像相关计算置信度＞0.95。

前置准备完成后，按标准示意图搭建整套检定装置：光栅检定仪固定于减震试验台，两块散斑标定块分别固定在检定仪固定端、移动端，双目DIC相机正对标定块平面，相机与标定块垂直无倾斜，保证视场完整覆盖两块标定块测量区域。

二、工装搭建与标距设定核心操作要点

1、两块标定块平行共面，无高低差，使用高精度千分尺测量两块标定块测量基准间距，记录真实物理标距L实（推荐标距50mm/100mm，匹配复合材料疲劳试样常用标距）；

2、光栅检定仪位移移动方向与两块标定块连线方向完全重合，避免离面位移引入额外应变误差；

3、DIC视场仅保留两块标定块散斑区域，裁剪无关背景，减少图像计算噪声；

4、相机光圈、曝光参数全程固定，检定全过程不得调节镜头、光源、相机位置，防止标定失效。

三、准确度（示值误差）检定分步实操（核心环节）

3.1、梯度应变档位设置（贴合复材疲劳全应变区间）

控制光栅检定仪移动端设置10个等间距位移档位，位移增量均匀分布，覆盖小应变 50με、中应变500με、大应变2000με，完整模拟碳纤维复合材料从微裂纹萌生、裂纹扩展到分层失效的全周期应变范围，避免仅校验单一应变导致检定片面。

3.2、图像采集规范

每一档位移稳定静置 30s 消除机械蠕变后，连续采集 20 张散斑图像，DIC软件选取两块标定块中间全域计算平均应变，输出实测应变ε测；同一档位图像不可中途调整采集参数。

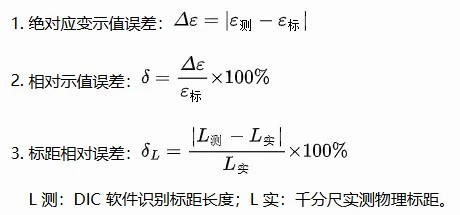

3.3、误差量化计算（检定报告核心数据）

3.4、B-1级准确度判定标准

• 全部10个应变档位同时满足：
• 标距相对误差δL≤0.25%；
• 绝对应变示值误差Δε≤0.0001（100με）；
• 相对示值误差δ≤0.5%；
• 绝对应变分辨力≤0.00005（50με）。

任意档位超出限值，判定设备准确度不满足B-1级，需重新标定相机、检修镜头后再次检定。

四、精度（重复性）检定分步实操

精度表征DIC系统多次测量数据稳定性，是长时循环疲劳试验的关键指标，操作流程：

从10个应变档位选取低应变（100με）、中应变（800με）、高应变（1500με）三个典型档位；

对每个档位执行两次完整加载循环：归零→加载至目标位移→稳定采集15组图像→卸载复位；

汇总同一档位30组实测应变数据，计算标准差σ；

B-1 级合格标准：室温工况下σ≤20με；标准差超标代表系统测量离散度大，长时疲劳测试应变数据波动严重，无法精准捕捉缓慢扩展的微裂纹应变。

五、检定数据整理与分级判定汇总表（报告必备）

检定完成后整理Excel数据表，表格包含字段：档位编号、光栅位移 ΔL、理论应变ε标、DIC 实测应变ε测、绝对应变误差Δε、相对误差δ、重复性标准差σ、单项判定结果，最终汇总整体分级结论（A 级/B-1/B-2/C/D级）。

六、DIC 检定报告完整编制规范（具备计量效力必备要素）

实验室自主检定记录、第三方计量证书必须包含以下核心内容，缺少任意一项则报告无效，不能用于复合材料疲劳检测归档：

1、基础信息：DIC设备型号、相机像素、检定日期、环境温湿度、检定人员；

2、计量基准信息：光栅式指示表检定仪型号、计量校准证书编号、有效期限；

3、工装参数：标定块标距L实、散斑类型、图像采集参数；

4、完整检定数据：10级梯度应变全部误差数据、重复性标准差数据；

5、分级判定依据：引用标准ASTM E83、JJG 762、ASTM E2208；

最终结论：设备达到XX级精度，适用测试工况（室温 20±1℃）；

附件：检定装置实拍图、DIC 应变云图样例、光栅设备校准证书复印件。

七、检定实操高频错误与修正方案

仅做刚体平移无梯度应变检定：修正：设置10级拉伸应变档位，刚体平移无法校验应变示值误差；

相机中途调节镜头/光源：修正：全程固定光学参数，调节后需重新完整标定、从头检定；

忽略标距误差计算，仅校验位移误差：修正：标距误差是ASTM E83一级指标，缺失则无法判定B-1级；

图像采集数量不足，数据噪声大：修正：每档至少采集 20 张图像取平均，降低随机测量误差；

未控制环境温度波动：修正：恒温实验室静置2小时后再开展检定，避免温度漂移引入假应变。

八、实验室DIC检定周期管理建议

商用第三方计量：每12个月送检一次，出具法定计量证书；

实验室自主光栅工装自检：每6个月开展一次完整准确度+精度检定；

触发临时检定场景：更换镜头、调整相机支架、设备磕碰维修、开展重大专项复材疲劳试验前，必须立即重新检定，确认精度维持 B-1 级。

九、总结
