结构应力应变测试是一种通过测量材料或结构在受力状态下的变形（应变）来推算其内部应力分布的关键技术，广泛应用于工程安全评估、设计验证和质量控制中。该测试基于胡克定律（σ = ε·E），即应力与应变呈线性关系，通过高精度传感器采集应变数据，进而计算出应力值。

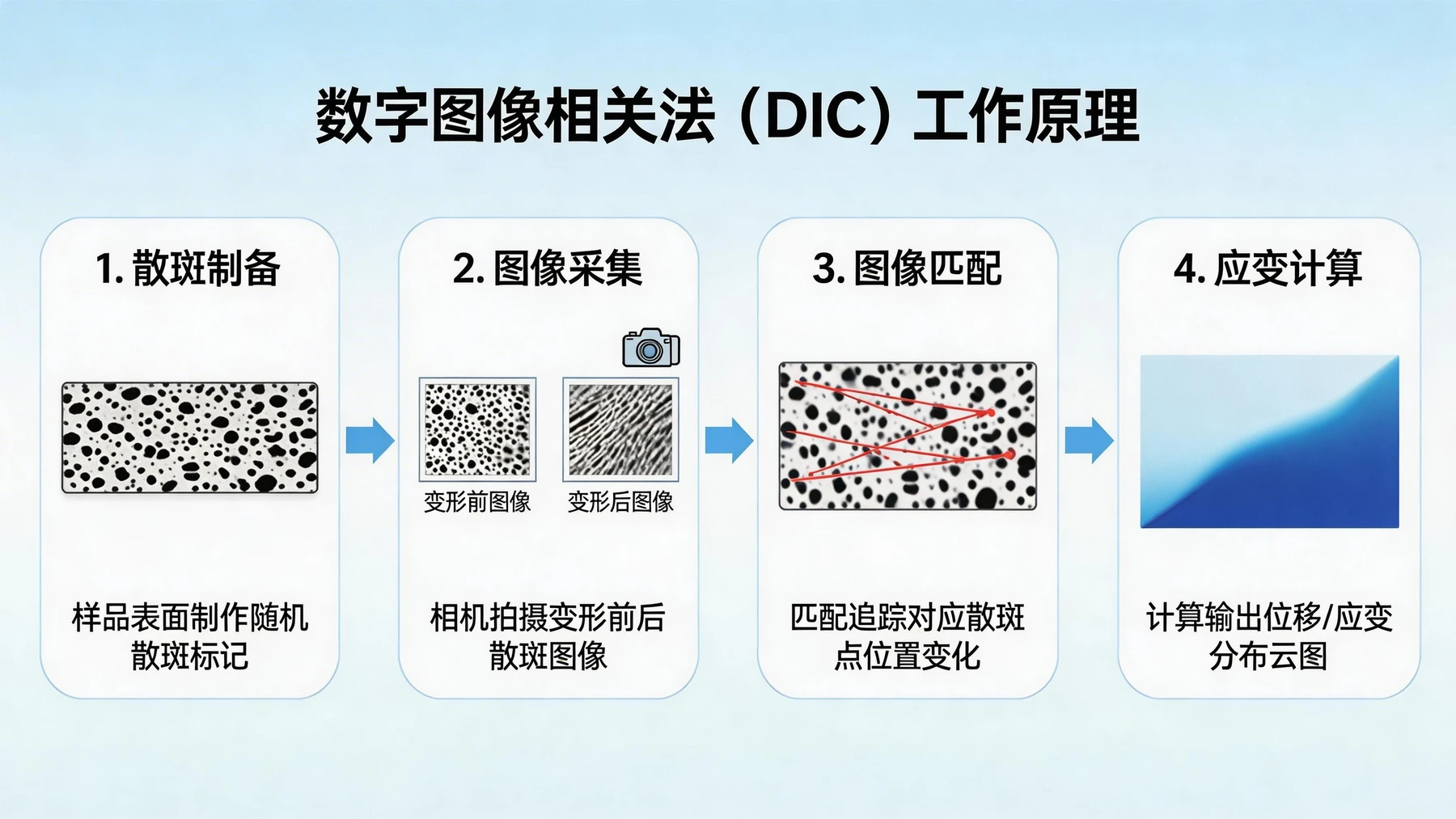

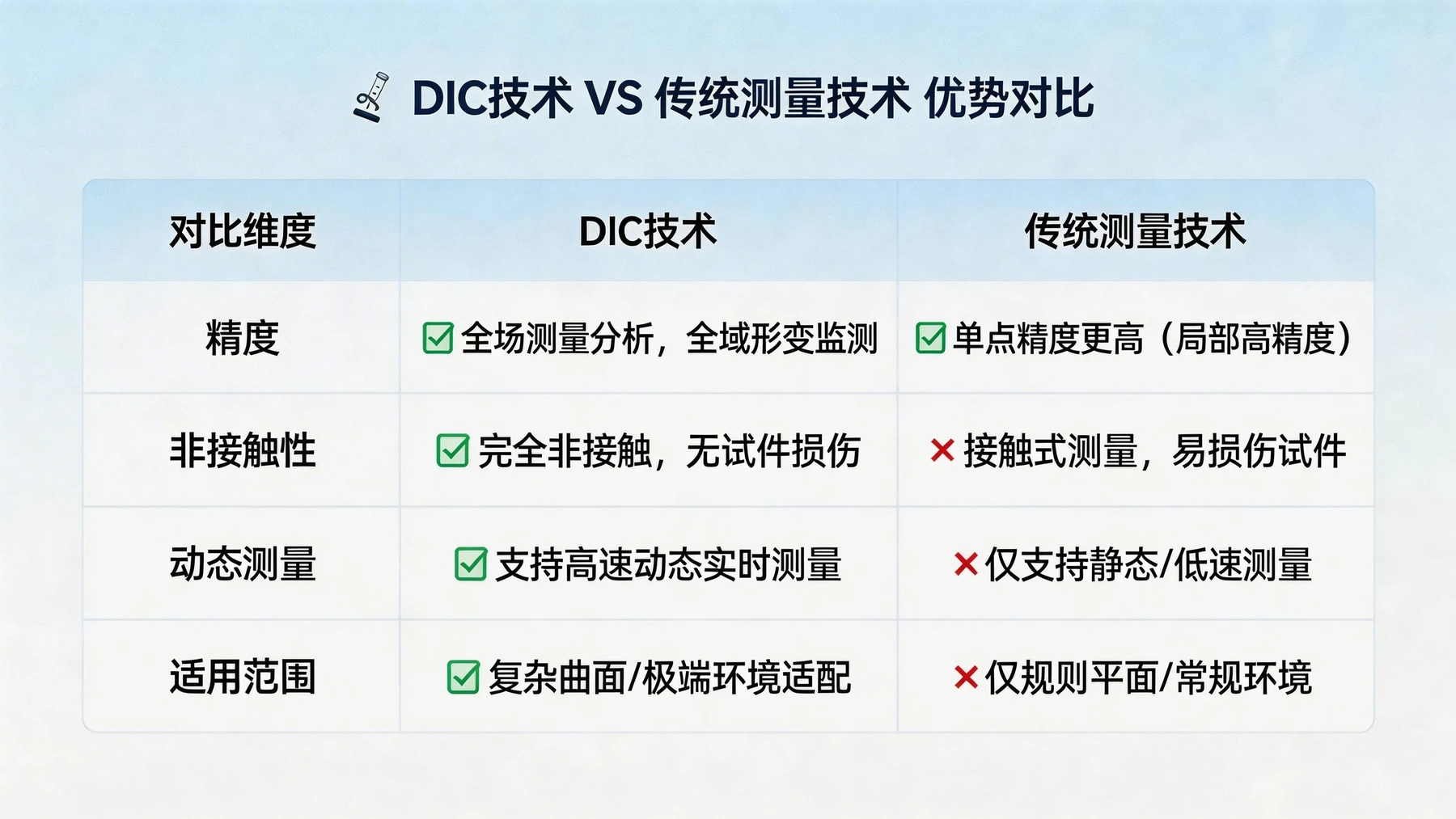

新拓三维XTDIC三维全场应变测量系统，通过追踪物体表面的散斑图像或特征图案，进行立体匹配和三维重建，实现变形过程中物体表面的全场三维坐标、位移及应变的动态测量。以下是数字图像相关（DIC）技术原理介绍及优势对比：

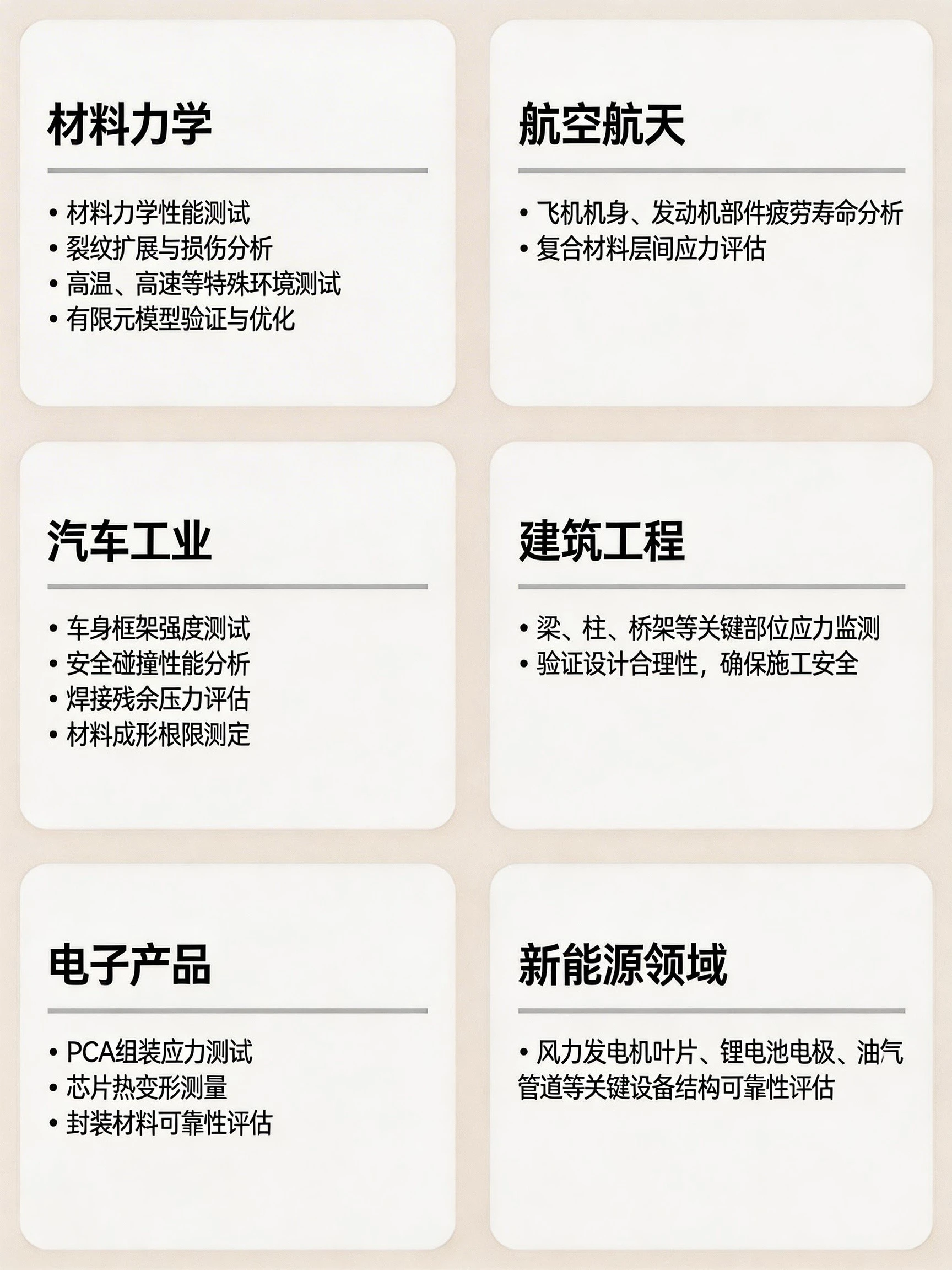

DIC技术典型应用场景
具体典型应用介绍
材料测试
拉伸、压缩、弯曲、剪切测试，精确获取材料在受力过程中的位移、应变分布
大变形测量，准确判断最大变形点和失效位置
裂纹扩展与损伤分析，分层、纤维断裂等损伤识别
高温、高速等特殊环境测试，
多物理场耦合分析：温度-应变耦合测量，模态数据融合
有限元模型验证与优化。

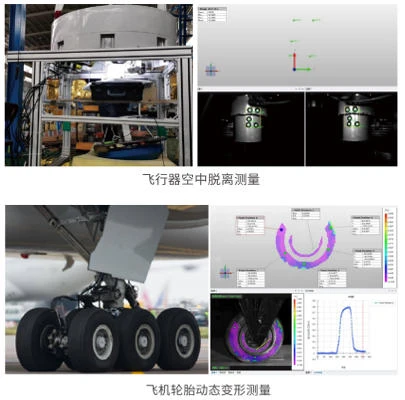

航空航天
材料/部件在极端环境（高温、高速气流）下的大变形测量、失效位置精确判断；
机翼运行状态监测，分析实际工况下表面关键标记点振动与位移
复合材料结构（机翼、机身、发动机部件）的损伤起始与扩展分析；
关键连接件（铆接、胶接）的剪切与疲劳性能测试；
有限元模型（飞机整机或部件强度、气动弹性分析）的验证与优化。

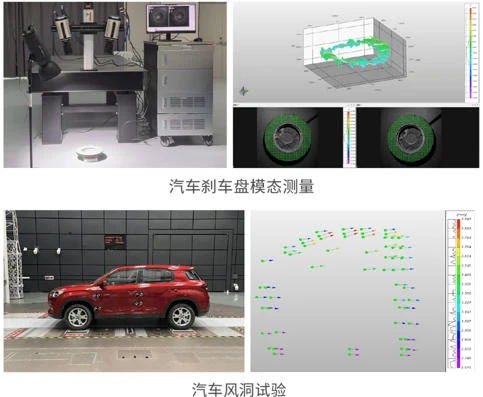

汽车工业
车身结构（白车身、底盘件）的弯曲、扭转刚度测试及大变形碰撞模拟中的全场应变/位移场测量与失效点定位；
轻量化材料（高强钢、铝合金、复合材料）的成形极限、拉伸/压缩性能及连接处（焊接、铆接、胶接）性能测试；
动力电池包的挤压、针刺等安全测试中的大变形与失效分析；
底盘零部件（悬挂、转向节）的疲劳寿命预测与多物理场耦合（如热-机耦合）分析。

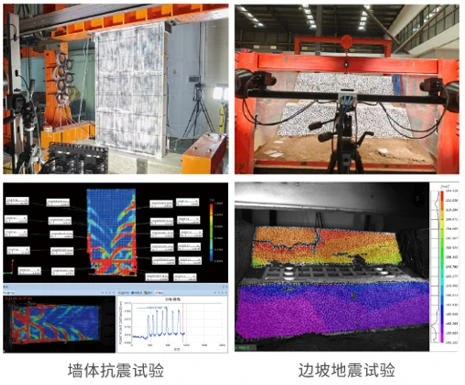

土木工程
大型结构构件（钢梁、柱、节点，混凝土梁、板、墙）的静载/动载（如抗震）弯曲、剪切测试；
大尺寸结构（桥梁模型、建筑节点）全场变形监测，准确判断最大挠度点和塑性铰位置；
新型建筑材料（FRP复合材料、高性能混凝土）的损伤演化（裂缝萌生、扩展）分析；
相似材料物理模型试验，测试结果是连接理论与实践、科研与工程的重要桥梁。
结构加固效果评估；模型试验结果用于验证复杂有限元模型。

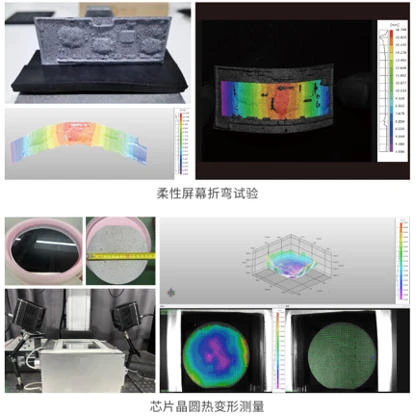

电子与半导体
微型元器件（芯片、焊点、引线框架、连接器）在热循环、机械载荷（弯曲、振动）下的微变形与翘曲测量；
电路板的弯曲、扭曲测试及失效分析（如焊点开裂、基板分层）；
封装结构的热-机械耦合应力分析；
跌落测试中瞬态大变形捕捉与失效位置确定；
柔性电子（可穿戴设备、柔性屏）的大变形（拉伸、弯曲）行为与耐久性研究。

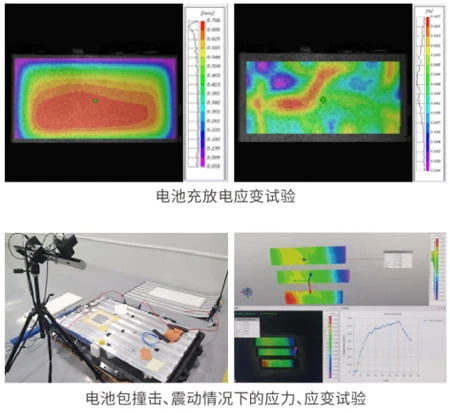

新能源领域
动力电池：
电芯/模组/包在挤压、针刺、过充/过放等条件下的大变形过程监测；
电池在充放电循环中的膨胀/收缩（大变形）测量；
电极材料涂层的剥离、开裂分析。
风电：
大型复合材料叶片的静态/疲劳载荷测试（弯曲、扭转），全场应变分布测量与损伤（分层、裂纹）扩展追踪；叶片根端连接件的复杂应力状态分析。
光伏：
太阳能电池片在热载荷、机械载荷下的变形、翘曲与裂纹分析；
支架结构在风雪载荷下的大变形与稳定性分析。
DIC技术为材料与结构的全场变形测量带来了全新突破。它将复杂、抽象的力学行为转化为直观、精确、全面的全场数据，极大地深化了研究人员和工程师对产品性能、失效机理的理解，成为现代工程测试、科学研究与产品研发中不可或缺的利器。随着硬件性能的不断提升和算法持续优化，DIC技术将在更广阔的领域发挥作用，推动材料科学与工程技术的进步。
