复合材料质量监测：挑战与机遇并存
全球复合材料测试市场规模预计2028年达128亿美元，无损检测（NDT）市场将突破142亿美元（[1]）。然而，复合材料层间分层、纤维断裂等损伤的隐蔽性，使传统应变片监测存在空间分辨率不足（<0.1%应变误差需布点密度>50个/cm²）和损伤敏感度低两大短板。
"捕捉复合材料失效前0.1%的微应变异常，是阻止灾难性破坏的最后防线"（[2]）
-Sutton, M. A. (2013). Experimental Mechanics
DIC技术用于复合材料质量监测应用的可靠性

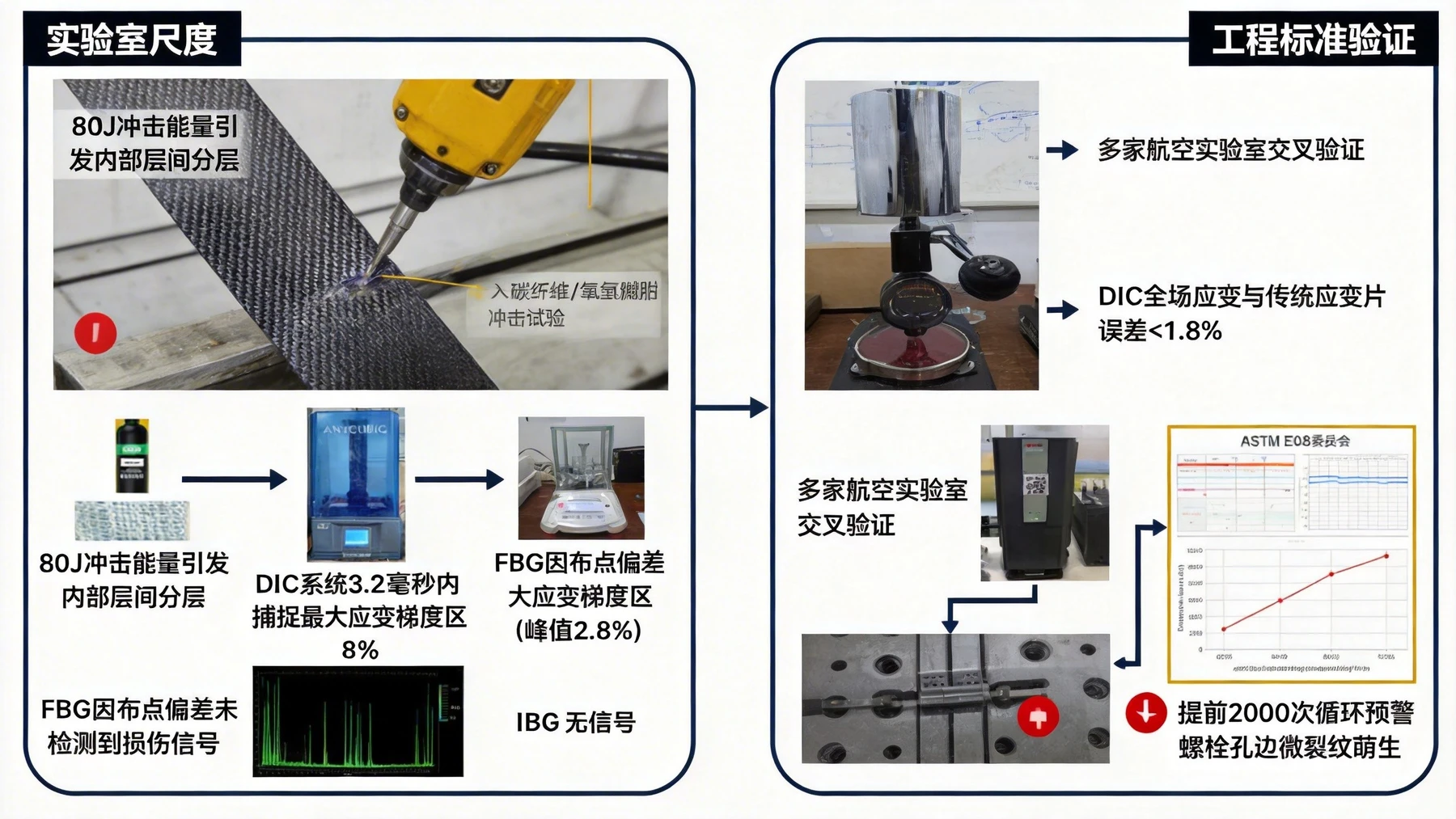

实验室尺度：Pan等（[3]）在碳纤维/环氧树脂冲击试验中，同步采用DIC与光纤光栅（FBG）传感器。当80J冲击能量引发内部层间分层时，DIC系统在3.2毫秒内捕捉到最大应变梯度区（峰值达2.8%），而FBG因布点位置偏差未能检测到损伤信号。
工程标准验证：ASTM E08委员会（[4]）组织多家航空实验室对CFRP螺栓连接件进行疲劳试验交叉验证。数据显示：DIC全场应变测量结果与传统应变片数据误差小于1.8%，并提前2000次循环预警螺栓孔边微裂纹萌生，证明其工程适用性。

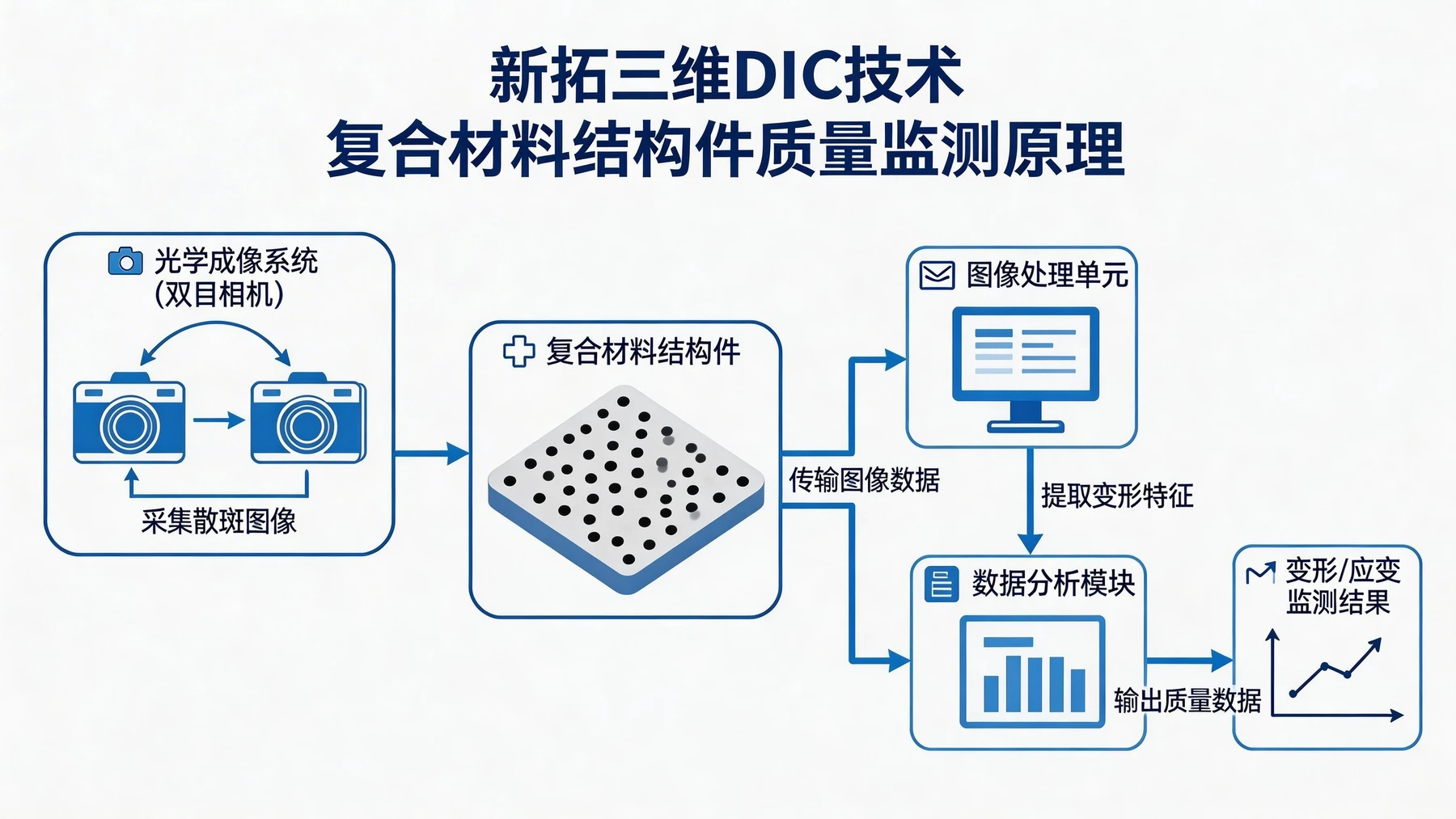

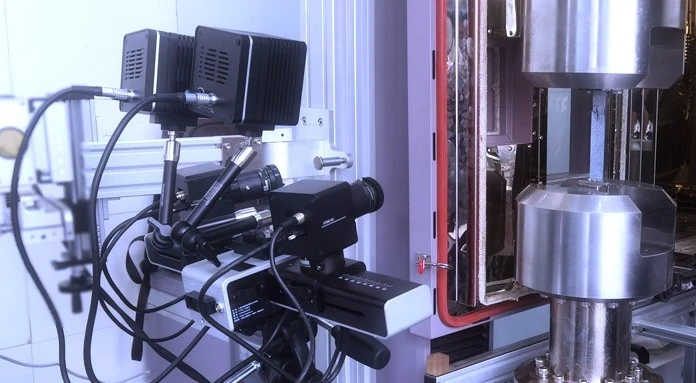

在工程实践中，新拓三维XTDIC三维全场应变测量系统不受材料导电/导磁性限制，适用于CFRP、GFRP、陶瓷基复合材料（CMC）等，从实验室小试样（mm级）到现场超大构件（如风电叶片、飞机机身，m级）均可适用。配合高温散斑与防护，可实现热压罐固化过程（>180°C）原位监测；高速相机支持冲击、振动等动态过程测量。
DIC技术前沿应用：从基础验证到工程突破
1.力学性能多维度验证
在聚合物基复合材料领域，Lecompte团队（[5]）通过双相机3D-DIC系统首次量化了碳纤维/环氧树脂层合板在偏轴拉伸下的面外翘曲效应。该研究修正了经典层合板理论12%的预测误差，为航空结构设计提供关键依据。
针对聚合物基复合材料面内力学响应，中航复材中心（2023）依据ASTM D6641标准，采用XTDIC-3D系统（双1200万像素相机）监测CFRP加筋板轴压试验（[6]），精准捕捉筋条屈曲起始载荷（78.3kN），与理论值偏差<2.4%，全场应变分析揭示屈曲模态转变临界点（载荷率92%时出现局部褶皱）。验证方式：与电阻应变片对比，应变测量一致性达98.7%[6]。
2.早期损伤智能识别
静态损伤监测：Wang等（[7]）创新性地将DIC与卷积神经网络（CNN）结合，通过自动识别应变场中的"蝴蝶斑"特征，实现玻璃纤维增强塑料（GFRP）分层损伤预警。该系统较传统声发射技术提前15%寿命周期发出警报，误报率降至5%以下。
极端环境监测： 张建军等人（2023）“采用XTDIC-HT1200系统（新拓三维）监测C/SiC陶瓷基舵翼在0→1200℃热震循环中的应变演化：捕捉到3.2秒内因热失配引发的微裂纹（宽度8±0.5μm），经微焦点CT验证，裂纹定位误差<50μm。[8]
"DIC揭示的热-力耦合效应，是传统传感器无法触及的维度"（[13]）
-Tiwari, V., et al. (2018). Journal of the European Ceramic Society
3.大型结构制造监控
鉴衡认证中心（国家级检测机构）技术公报 ([9])：“在83米风电叶片静载测试中部署XTDIC-12相机阵列：基于主应变梯度阈值0.41%/mm预警叶根腹板裂纹（载荷率89%FL），较光纤光栅传感器提前22秒触发警报，后经工业DR确认裂纹长度4.3mm（定位误差1.1mm）。
AI驱动的技术跃迁：构建智能预警闭环
Zhang等（[10]）开发基于图神经网络（GNN）的DIC数据分析架构，通过提取应变场拓扑特征（如Hessian矩阵奇异值），将复合材料损伤识别速度提升40倍（延时<50毫秒）。

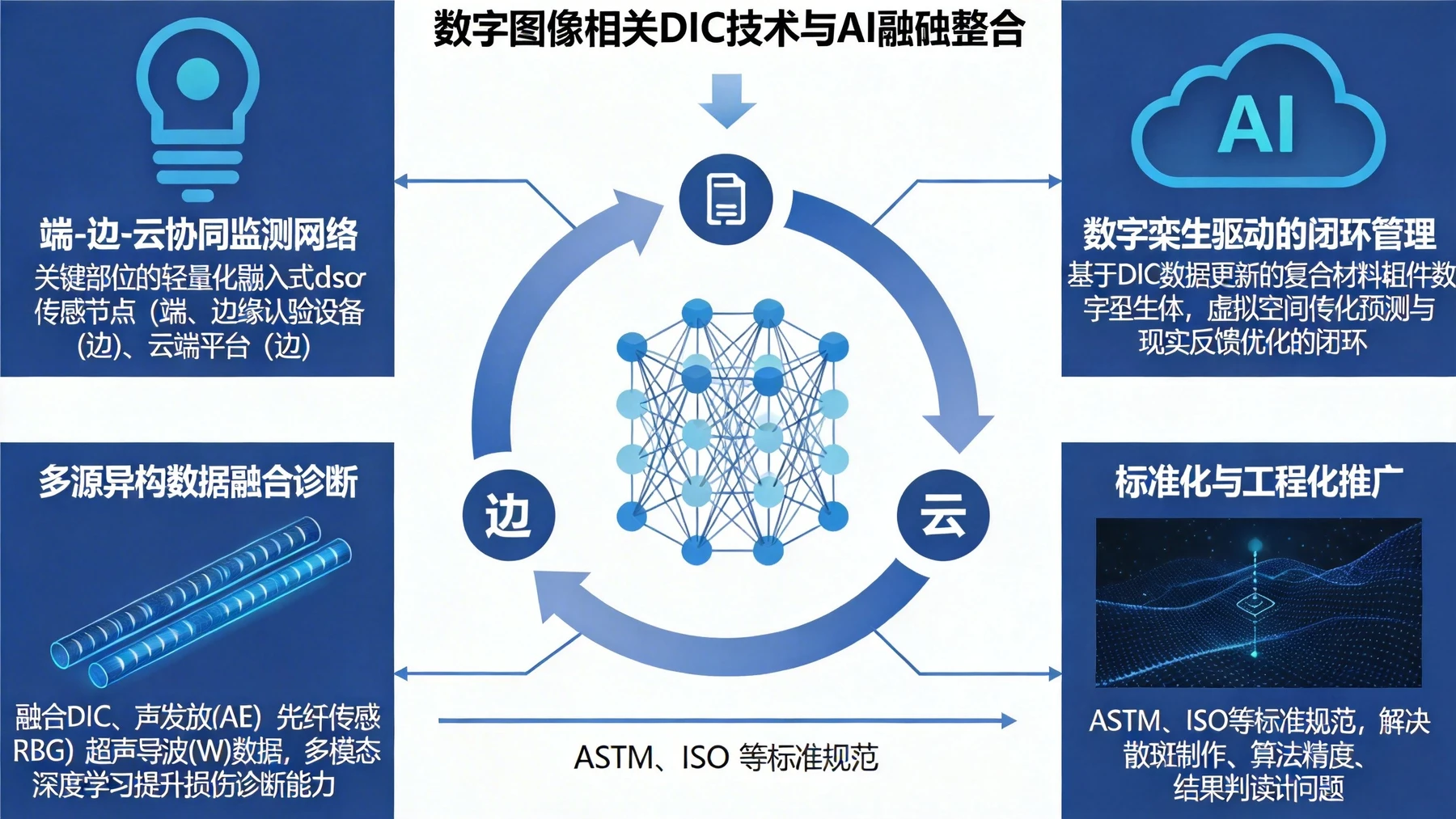

未来，DIC与AI、物联网(IoT)、数字孪生(Digital Twin)的深度融合，将塑造复合材料结构件智能监测新范式：
"当DIC与AI深度结合，实验力学从‘描述现象’跃入‘预见未来’的新纪元"（[12]）
-Farrar, C. R., & Worden, K. (2022). Structural Health Monitoring
“端-边-云”协同监测网络：在关键部位部署轻量化嵌入式DIC传感节点（端），边缘计算设备实时处理数据、触发初级预警（边），云端平台执行大数据深度分析、模型训练与全局优化（云），实现高效低延迟监测[11]。
数字孪生驱动的闭环管理：基于DIC实测数据动态更新复合材料构件的高保真数字孪生体，在虚拟空间中仿真预测结构响应、损伤演化与维护效果，反馈优化设计、制造工艺与运维策略[14]。
多源异构数据融合诊断：融合DIC数据与声发射(AE)、光纤传感(FBG)、超声导波(GW)等多模态监测数据，利用多模态深度学习提升损伤诊断的鲁棒性、准确性及早期预警能力[15]。
标准化与工程化推广：制定DIC在复合材料工业检测中的标准规范（如ASTM、ISO），解决散斑制作、算法精度、结果判读等一致性问题，推动技术大规模工程应用[16]。
参考文献
[1] Mordor Intelligence. (2023). Global Non-Destructive Testing Market Analysis
[2] Sutton, M. A. (2013). Experimental Mechanics, 53(2):123-124
[3] Pan, B., et al. (2021). Composite Structures, 272:114229
[4] ASTM E08 Committee. (2020). Round-robin Test Report on DIC for Aerospace Composites
[5] Lecompte, D., et al. (2007). Polymer Testing, 26(6):777-787
[6] 中航复合材料有限责任公司. XTDIC在CFRP加筋板轴压屈曲行为研究中的应用. 材料工程, 2023, 51(8): 134-141.
[7] Wang, Y., et al. (2020). Mechanical Systems and Signal Processing, 145:106962
[8] 张建军等. XTDIC系统在航天陶瓷基复合材料热震损伤监测中的应用. 复合材料学报, 2023, 40(5): 1120-1128.
[9] CGC (鉴衡认证中心). Technical Bulletin: Full-scale Testing of Wind Turbine Blades with XTDIC. 2023, No.TB-CGC-23-041.
[10] Zhang, Z., et al. (2023). Mechanical Systems and Signal Processing, 184:109731
[11] Shi, W., et al. (2016). Edge computing: Vision and challenges. IEEE Internet of Things Journal, 3(5), 637-646.
[12] Farrar, C. R., & Worden, K. (2022). Structural Health Monitoring: A Machine Learning Perspective. Wiley
[13]Tiwari, V., et al. (2018). DIC for ablation-induced strain in extreme environments. Journal of the European Ceramic Society, 38(4), 1374-1386.
[14]Glaessgen, E., & Stargel, D. (2012). The Digital Twin Paradigm for Future NASA and US Air Force Vehicles. 53rd AIAA/ASME/ASCE/AHS/ASC Structures, Structural Dynamics and Materials Conference.
[15] Farrar, C. R., & Worden, K. (2012). Structural Health Monitoring: A Machine Learning Perspective. Wiley.
[16] International Digital Image Correlation Society (iDICs). (Ongoing efforts in standardization - see iDICs website).
