一、DIC技术核心应用价值
混凝土三点弯曲试验是评价其抗弯强度、断裂韧性及损伤演化的关键方法（依据 GB/T 232-2010 金属材料弯曲标准改进）。
"非接触式全场形变测量彻底改变了断裂力学实验范式，其贡献堪比电测法之于20世纪材料测试"
—— Sutton M.A., DIC奠基人，《Image Correlation for Shape, Motion and Deformation Measurements》[1]
DIC技术通过非接触全场测量，克服传统方法的局限性：
裂缝萌生与扩展可视化：精确捕捉初始微裂纹位置（通常在底面中部）及多向扩展路径，定位精度达0.01mm（传统应变片仅能监测预设点）[1]。
应变场动态重构：实时生成应变分布云图，揭示试件中性轴偏移与受压区/受拉区应变梯度。
断裂参数定量分析：通过位移场反演裂纹嘴张开位移（CMOD）和裂纹尖端张开位移（CTOD），直接计算断裂能和应力强度因子[2]。
二、DIC技术演进与学科共振
破坏的本质是能量释放路径被应变梯度场提前标记
—— Pijaudier-Cabot, Journal of Mechanics and Physics of Solids, 2022[11]
1、DIC技术驱动断裂力学发展
传统方法用于混凝土三点弯曲试验，仅获取跨中位移/载荷曲线，无法观测内部损伤演化，且依赖预设传感器点位。
DIC技术方案提供全场位移分析，建立应变局域化与宏观断裂关联 [3]；三维DIC技术结合X射线断层扫描，建立应变局域化与宏观断裂关联[3]，实现三维微裂缝网络重构[5]，并推动智能断裂判据标准制定。[7]
2、学科需求反哺技术创新
混凝土多尺度特性（骨料-砂浆界面）要求DIC技术向多尺度协同测量演进：
宏-微观跨尺度分析：采用双镜头同步系统（50mm镜头摄宏观场+显微镜头摄骨料界面），实现由毫米级全场至微米级局部应变跳跃的观测[4]。
动态载荷适配：混凝土失稳断裂常在毫秒级完成，DIC搭配高速相机可成功捕获裂纹加速扩展瞬态过程。
"理解混凝土断裂，必须同时观测毫米级裂缝与微米级骨料-浆体脱粘"
—— 徐明龙,《Cement and Concrete Research》2023[4]
"未来十年，AI将把DIC从'数据记录仪'升级为'结构诊断脑'"
—— 刘倩, 《Automation in Construction》 2025 [10]
三、工程解决方案——混凝土三点弯曲案例
采用新拓三维XTDIC三维全场应变测量系统，分析混凝土试样三点弯曲加载过程中的表面应变及应变场数据，输出裂纹扩展长度-载荷曲线，结合全场应变场动态图序列, 有效验证裂缝分阶段演化规律（弹性阶段→稳定扩展→失稳断裂）。
混凝土三点弯曲实验案例
试件制备：混凝土梁试件，表面喷涂高对比度散斑
设备配置：
新拓三维XTDIC三维全场应变测量系统，选配DIC-1200W测头，50mm定焦镜头。DIC系统与试验机通过TTL信号同步，确保载荷-位移-图像数据严格时序对齐。
核心成果解析
位移场演化：
弹性阶段：竖向位移场呈对称抛物线分布（最大位移位于加载点）。
裂缝扩展期：位移场出现陡变梯度带，指示主裂缝路径。
失稳阶段：试件分裂瞬间位移矢量方向突变，裂缝面错动量可量化。
应变能密度映射失效区：
通过应变云图识别高应变能聚集区，提前5‒10%载荷预测断裂位置 [6]。

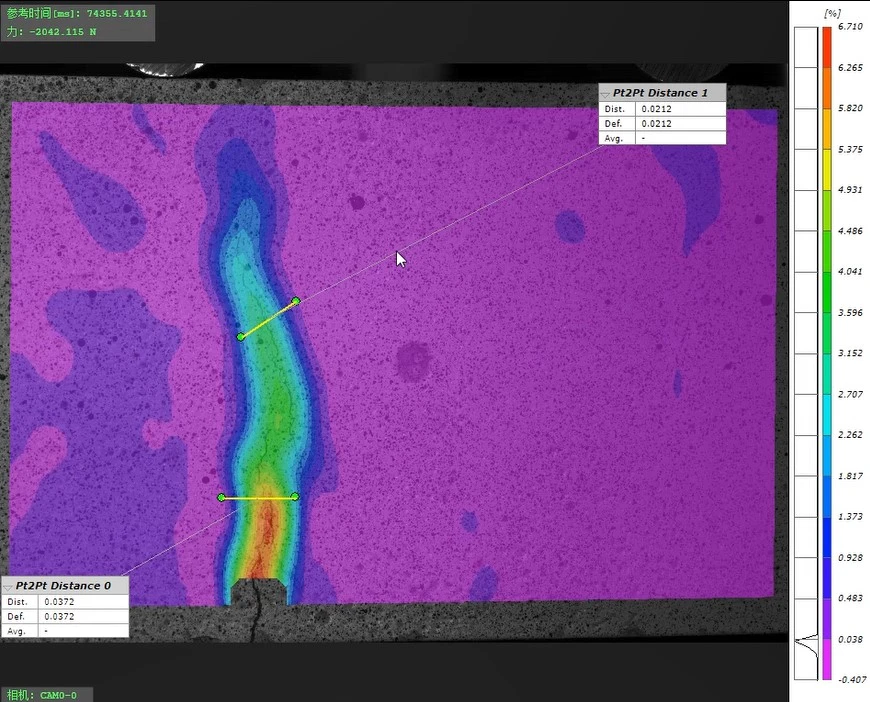

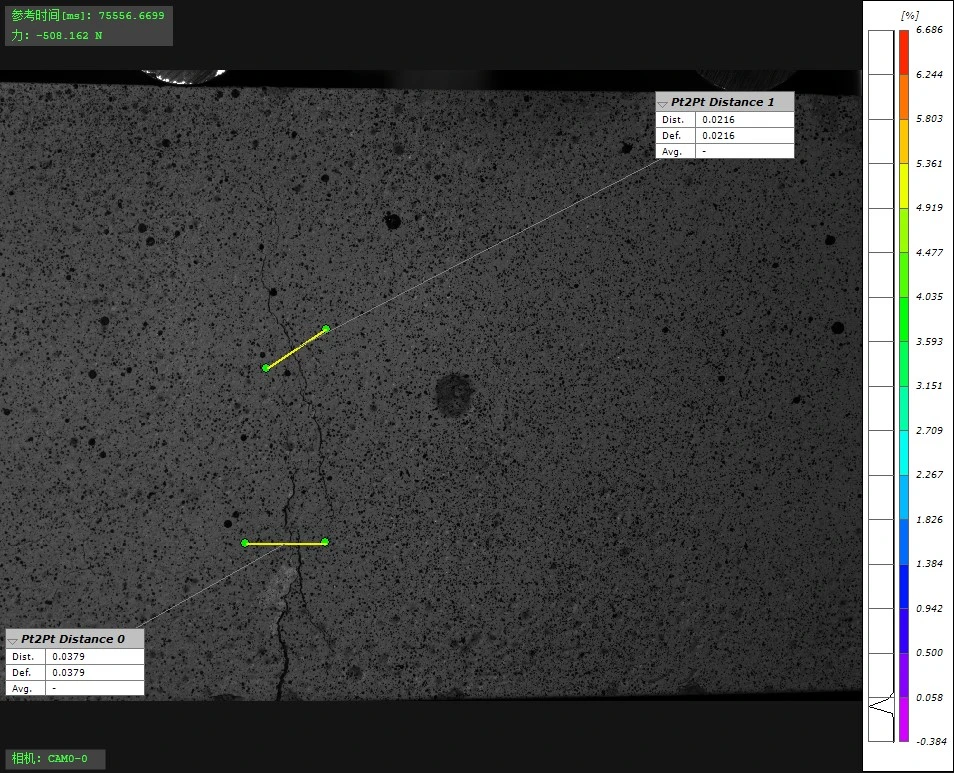

混凝土试样裂纹萌生与扩展

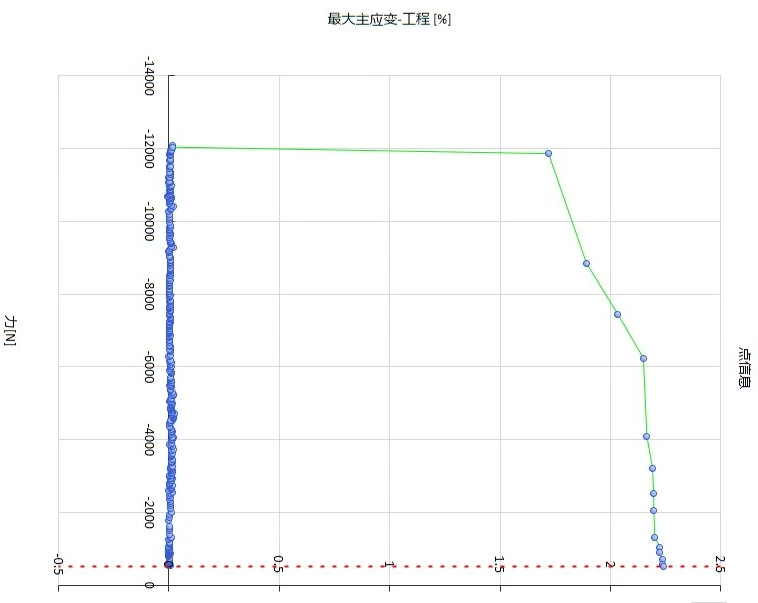

混凝土试样带力信号应变数据
四、DIC技术发展趋势与应用前景
技术融合创新
多物理场耦合：集成红外热成像监控裂缝摩擦生热效应，关联应变场与热力学耗散 [8]
深度学习增强：应用Transformer模型预测裂缝扩展路径（均方误差<5%）[9]
云平台实时分析：构建DIC边缘计算模块，实现工程现场在线质量诊断。
DIC技术通过全场、动态、可视化的测量能力，已成为混凝土三点弯曲断裂分析的金标准。它可解决裂缝动态捕捉与多尺度损伤关联的核心痛点，推动断裂力学从唯象模型向机理模型跃迁，实现从“载荷-位移”全场应变演化分析；通过AI算法融合与云边协同架构，重塑土木工程检测范式，赋能智能基础设施建设。
参考文献
[1] Sutton M A,et al. Image Correlation for Shape, Motion and Deformation Measurements. Springer, 2009.
[2] Lecompte D, et al. DIC-based fracture criteria for concrete. Eng Fract Mech, 2015, 141: 1-15.
[3]李等.基于DIC的混凝土断裂过程区演化规律. 工程力学, 2022, 39(4): 112-120.
[4] Xu M L,et al. Multiscale DIC for concrete interfacial transition zone. Cem Concr Res, 2023, 169: 107189.
[5] Smith J, et al. 3D fracture network reconstruction with X-ray tomography. Acta Mater, 2021, 215: 117053.
[6] Yu Q,et al. Energy-based failure prediction of concrete. Constr Build Mater, 2024,411: 134444.
[7] Chen等.Deep Crack U-Net for damage segmentation.Autom Constr,2025,142: 104589.
[8] Frost&Sullivan. Structural Health Monitoring Market Outlook.2025.
[9] MarketsandMarkets™.DIC in Civil Engineering,2024.
[10]刘倩,《Automation in Construction》 2025
[11]Pijaudier-Cabot, Journal of Mechanics and Physics of Solids, 2022
