XTOM-TRANSFORM系列

自动化三维检测系统

观看视频
自动化3D检测系统,自动化三维扫描检测,移动式三维扫描尺寸检测, 高精度自动化三维测量,全自动三维扫描仪,新拓三维
观看视频

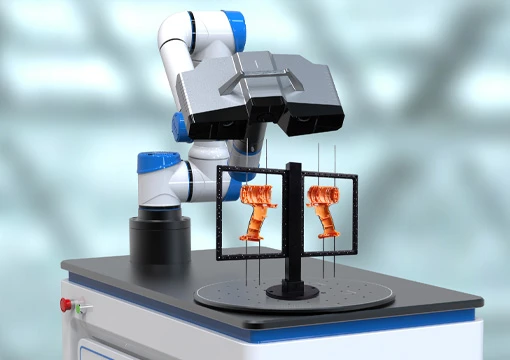

移动式自动化三维检测系统

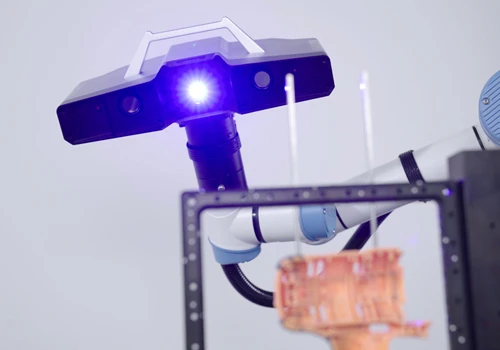

XTOM TRANSFORM系列移动式自动化三维检测系统，将结构光扫描技术与灵活的机械人性能相结合，利用先进的自动化技术，满足了工业应用中对于快速自动化扫描方案日益增长的需求。系统环境适应性强，操作简单，搭配自主研发的一体化扫描检测软件，满足各类复杂车间环境下的冲压件、注塑件、机加钣金件、压铸件等零部件的自动化检测需求，助力智能制造的高效高质发展。
实时监测，安全可靠

实时监测，安全可靠

在整个工作流程中实时监测外部环境，当测量环境发生变化时，实时发出提示信息，确定人员及设备安全。

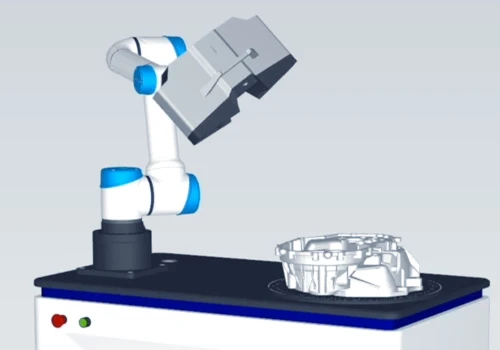

碰撞检测

对生成的扫描路径点进行智能识别检测并剔除不合理的路径点（可能发生碰撞的点位）。
碰撞检测
批量扫描检测的质量保障

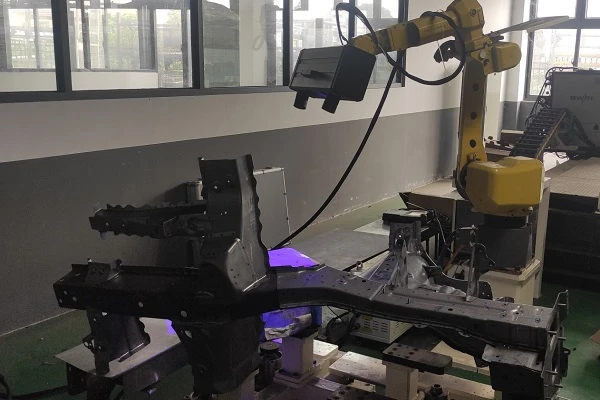

XTOM TRANSFORM专为批量测量而研发，可直接用于生产环境，为生产过程的质量控制提供支持。测量程序自动化，能够提供交互式扫描规划、机器人路径生成及防碰撞系统等先进的自动化特性，提供了真正的自动化3D扫描能力，包括自动扫描、零件检测及报告生成等，实现真正的自动化扫描检测。
  • 离线编程

    离线编程

    在脱离示教器状态下，可对扫描路径进行生成、编辑和优化；降低编程复杂度，计算合理运动路径，提高全流程扫描效率。

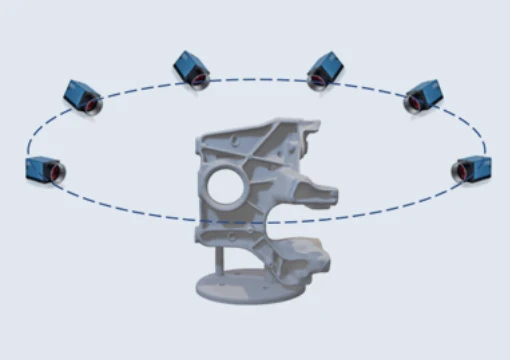

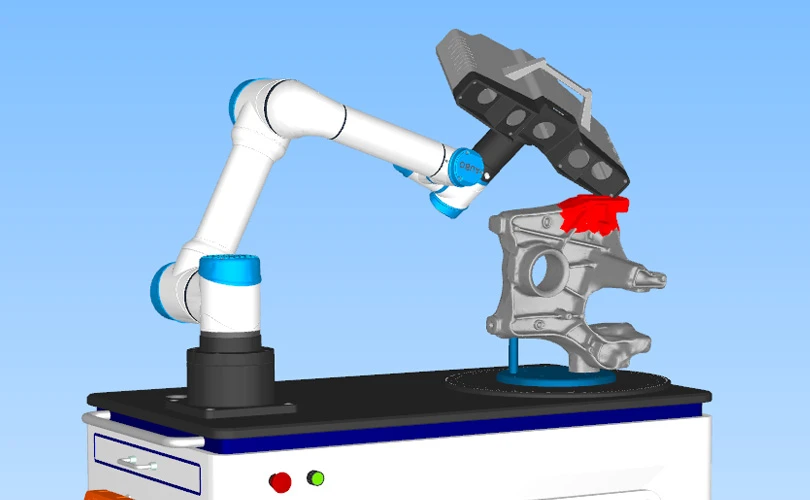

  • 运动仿真

    运动仿真

    在虚拟环境下，搭建测量场景，试运行扫描路径，确保系统运行的安全性和可靠性。
  • 自动化测量

    自动化测量

    系统可根据首件的测量策略，创建扫描和检测模版，对同规格产品可直接调用模板执行自动化测量，全程无需人工操作。
一体化专业扫描检测软件

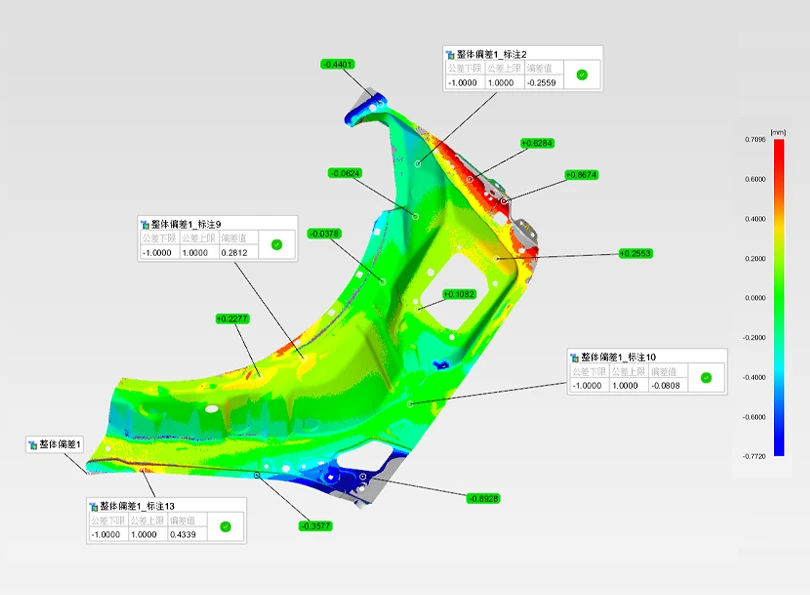

XTOM系列软件由新拓三维自主研发，集扫描、检测和报告功能于一体。可直接通过软件完成标称实际对比和形位公差分析。测量结果简单易懂，利于实施必要的修正措施。软件执行全面分析，获得综合报告，并将测量结果集成到现有流程。
了解详情 >
  • 自主研发

    自主研发

    自主研发，拥有完成知识产权，可根据客户实际检测场景进行定制化开发。
  • 一体化软件

    一体化软件

    数据采集及检测分析在一个软件中执行，系统高度集成，操作便捷可靠。
  • 权威认证

    权威认证

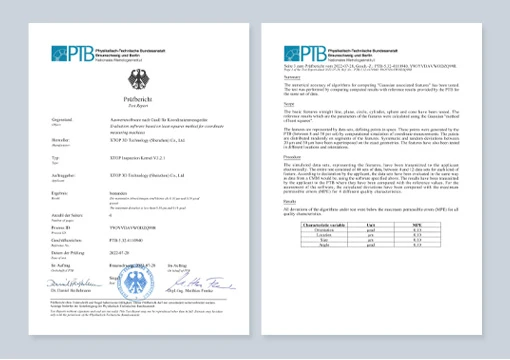

    检测核心算法单元通过PTB（德国物理研究院）精度验证。
灵活多样，多元适配
提供协助机器人、台式自动化等三种机型和多种配置选择，满足用户多元场景下的批量检测需求。

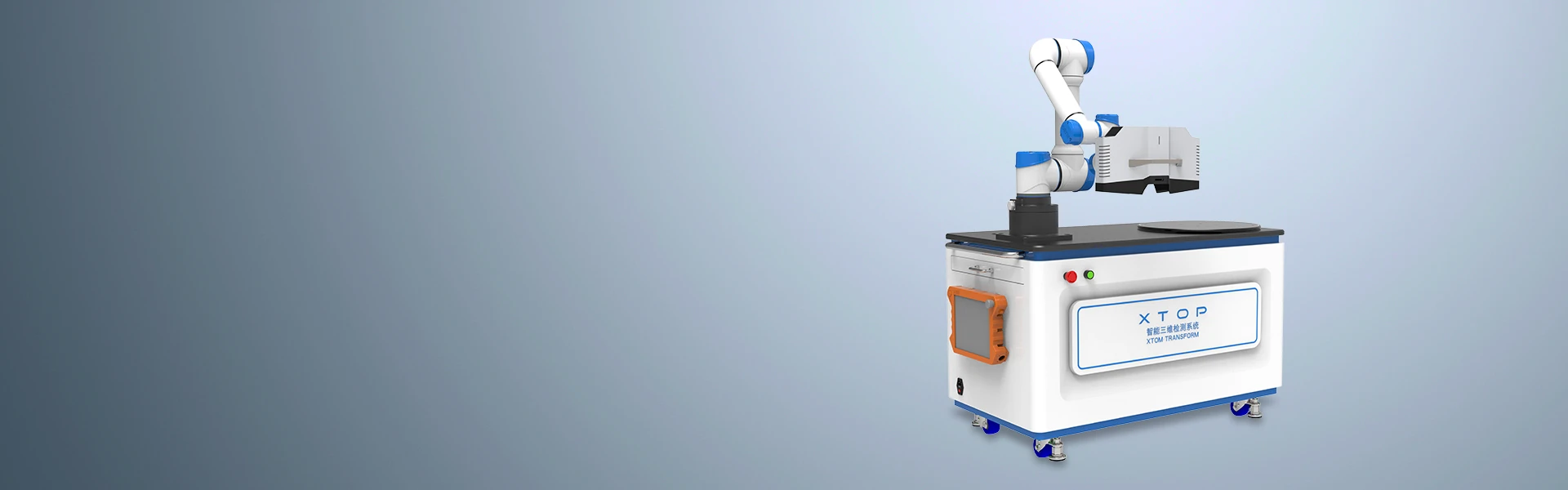

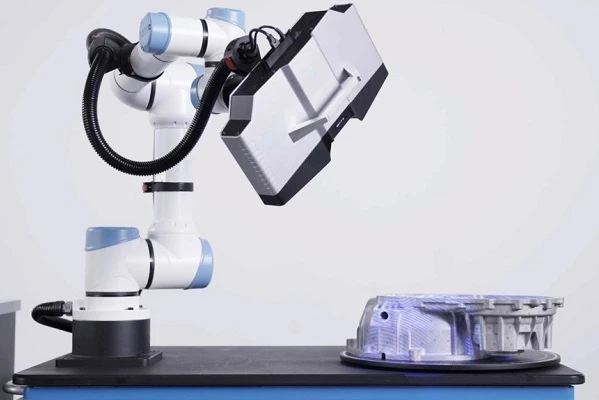

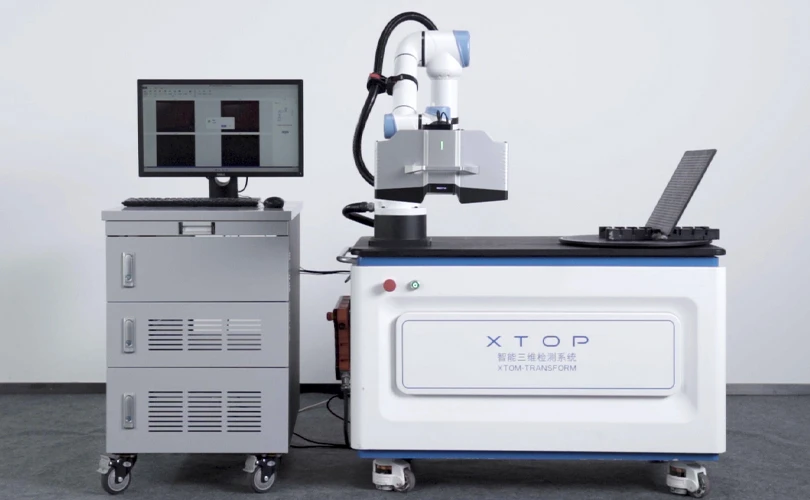

TRANSFORM-ROB 移动式自动化三维测量系统
型号 TRANSFORM-ROB
最大测量范围 500mmx500mmx400mm
转台负载 50kg
最大工作半径 886mm
扫描速度 单幅≤1s
数据格式 STL、PLY、WRL、OBJ
支持的测量头型号 MATRIX-5M、MATRIX-9M
支持的拼接方式 标记点拼接、特征拼接和机械拼接
平台尺寸 1140mmx650mmx830mm
整体重量 275kg
供电电压 220VAC、50HZ

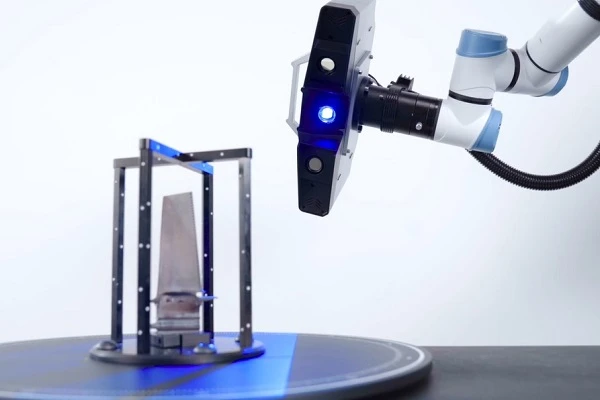

TRANSFORM-ROT 台式自动化三维测量系统
型号 TRANSFORM-ROT
最大测量范围 200mmx150mmx150mm
外形尺寸 170mmx350mmx780mm
整体重量 25kg
采样点距 0.045mm
转台负载 5kg
控制参数
A：按键式手柄控制，三轴可控，点动触发、连续触发，停止、急停
B：系统软件控制，三轴联动，单独运动，停止、暂停、回零
通信方式
手柄：串口通信
软件：TCP/IP
底座处理 工业级抗震底座地脚
数据格式 STL、PLY、WRL、OBJ
支持的测量头型号 COMBINE-5M、COMBINE-9M
供电电压 220VAC、50HZ

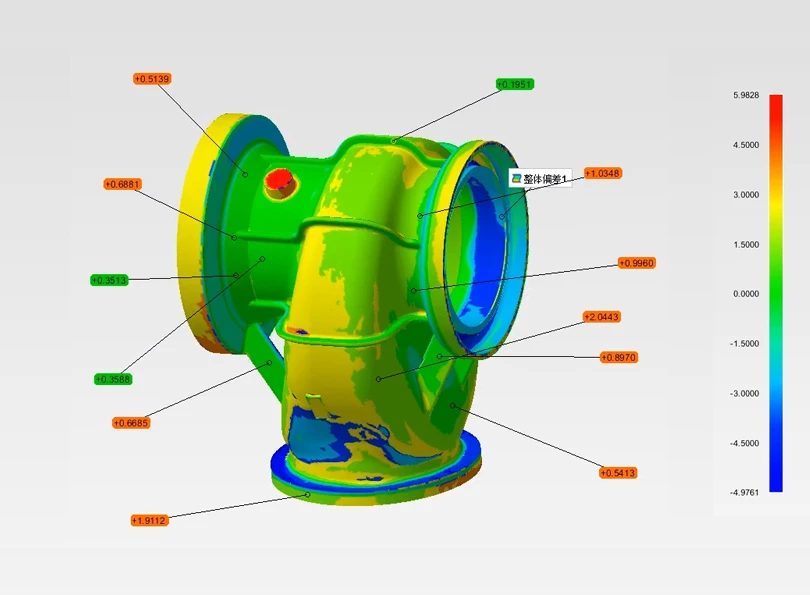

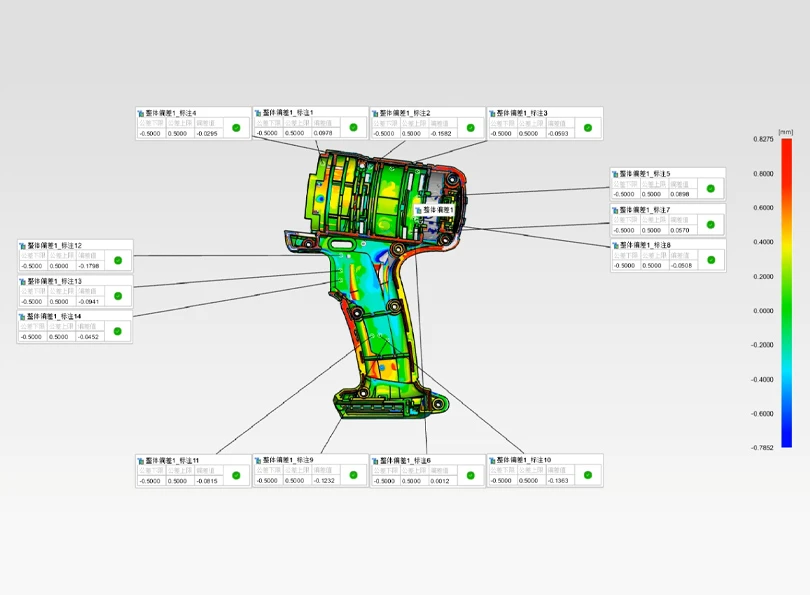

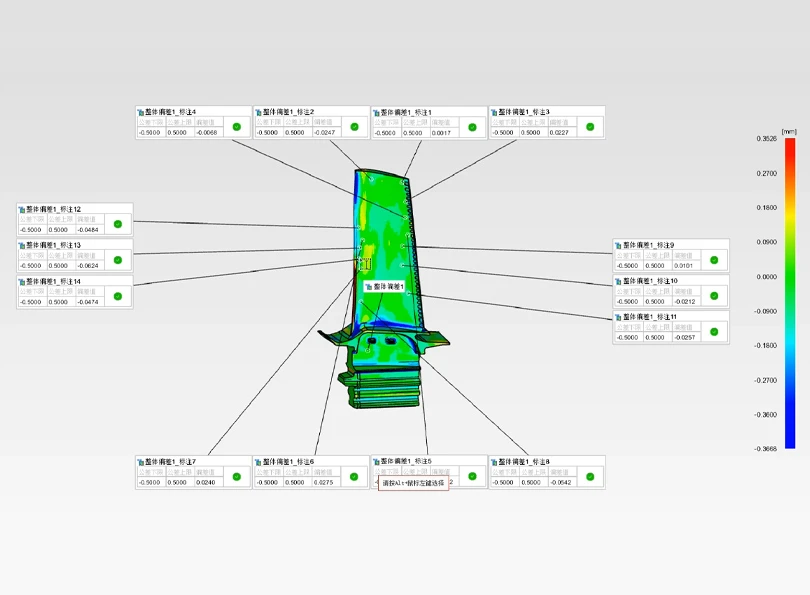

塑造质量：迅速获得最佳数据结果
采用高性能的硬件模块以及功能强大的三维重建算法，不论用户经验如何，始终可实现精确测量，同时提供高分辨率和可追踪数据结果。三维模型细节分辨率高，满足特征线、半径、切边和孔样等检测需求。

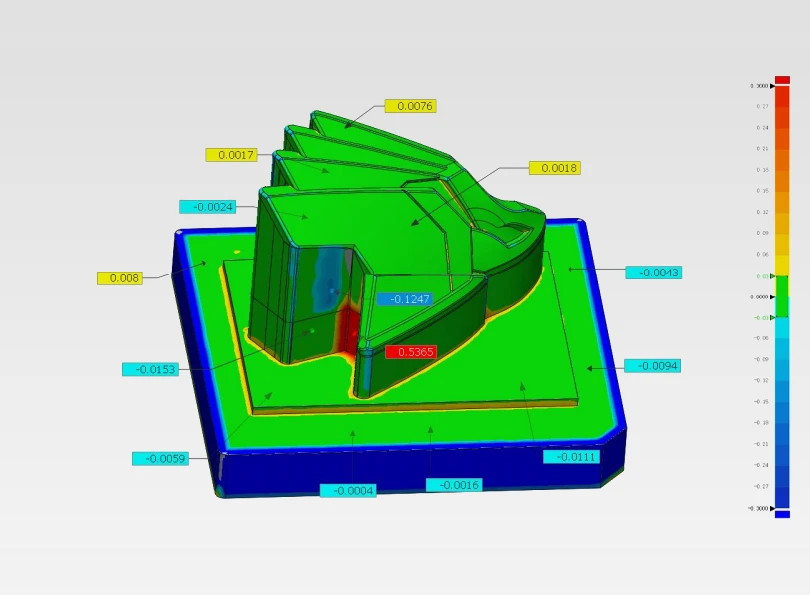

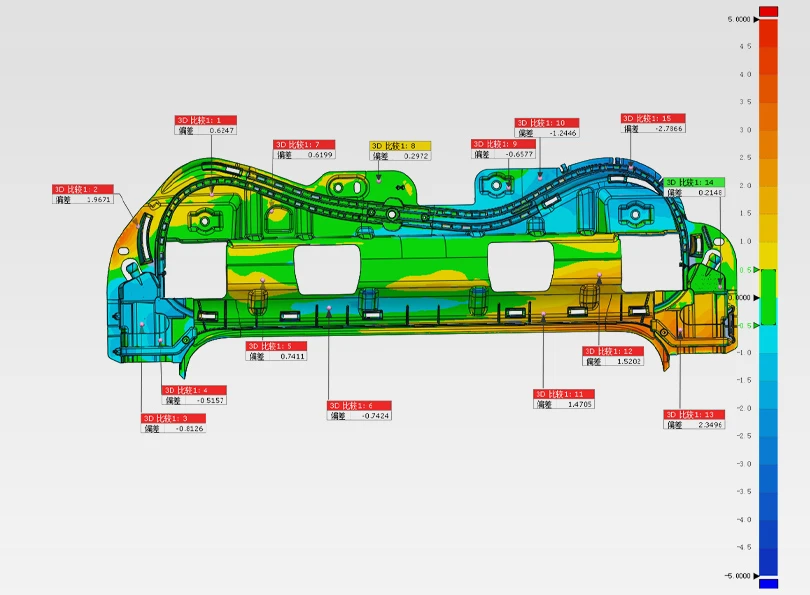

  • +塑料件质量保证

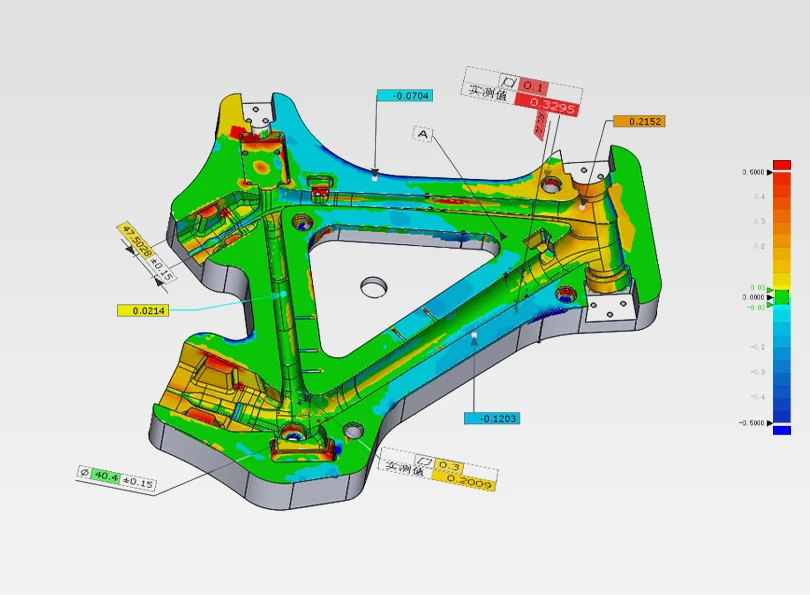

  • +铸造件质量保证

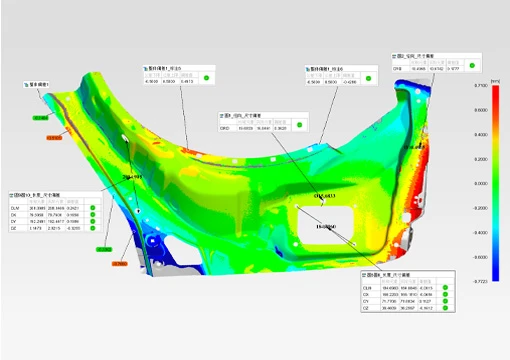

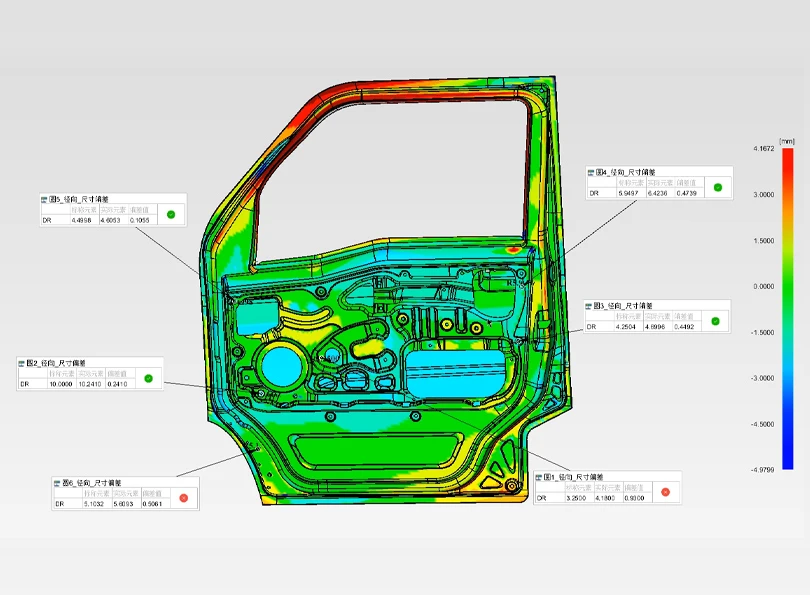

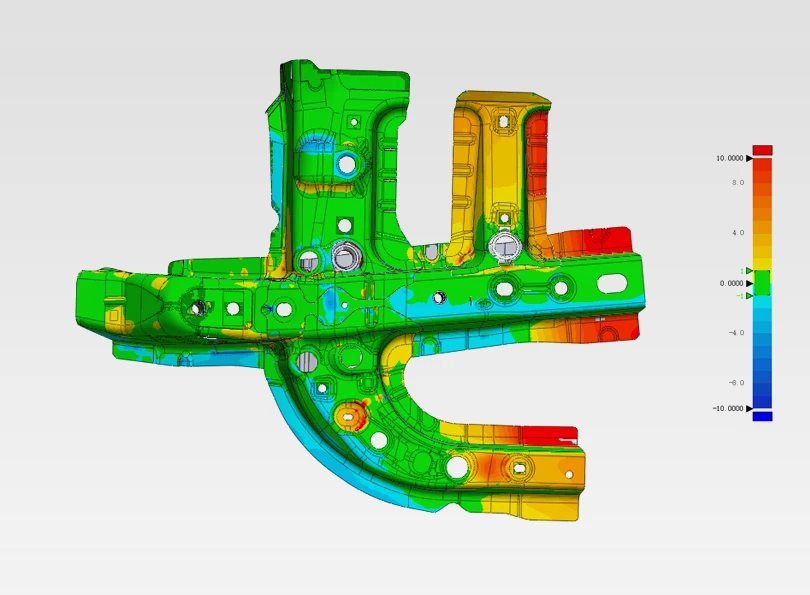

  • +钣金件质量保证

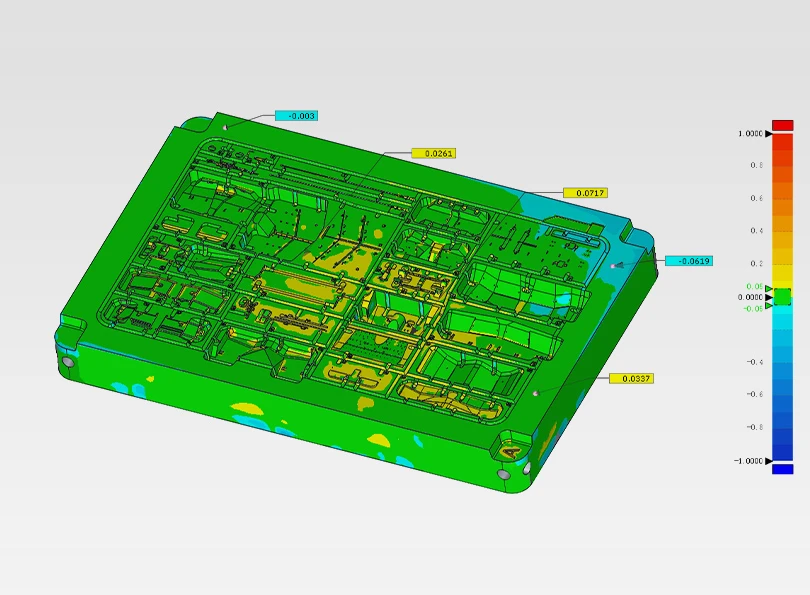

  • +模具质量保证
