XTSM
板料成形网格应变测量分析系统
XTSM 板料成形网格应变测量分析系统,采用高分辨率单反数码相机或带有工业CCD相机的测量头拍摄冲压件图像,然后利用摄影测量的方法高精度计算多张照片中制备的小圆点空间坐标,可以获得零件的变形和应变分布,热点区域和板料的厚度变化(假定体积不变),计算板料三维变形。
产品优势
高精度高分辨率
具有很高的测量分辨率和精度,以满足不同测量范围需要,其中包括小尺寸钣金件和大型复杂零件(如汽车侧围)等。
对有限元仿真计算结果的验证和优化
使用XTSM系统可以方便快速地获得冲压后零部件表面全场应变数据,包括部件表面的三维坐标、应变值(主应变和次应变)、材料厚度减少数据、成形极限图(FLD)和钣金硬化情况等。
光学测量技术与网格应变计算方法有机结合

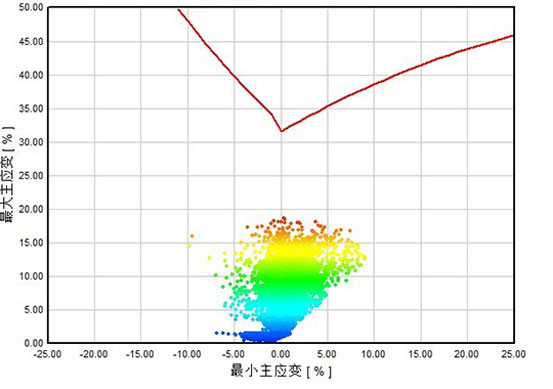

适合于分析各种材料的成形过程。通过成形极限图(FLD),把零部件的实测应变值与材料成形极限曲线(FLC)进行对比,直观地判断和评定冲压成形过程;
应用案例
● 板料变形应变测量、成形极限计算
● 测量临界变形的部位,解决复杂的成形问题
● 增强用户对产品开发阶段钣件成形过程的了解
● 优化冲压工艺,冲压模具检验
● 对仿真模拟计算的结果进行验证和优化
● 验证现有的成形仿真软件的计算结果,优化和监控生产过程
推荐查看 XTSM 更多案例,
请点击查看
>>
对XTSM板料成形网格应变测量系统感兴趣吗?
联系新拓三维板料成形网格应变测量专家,我们的专家帮您找到符合贵公司测量需求的解决方案
咨询专家 >>
