XTOM-MATRIX

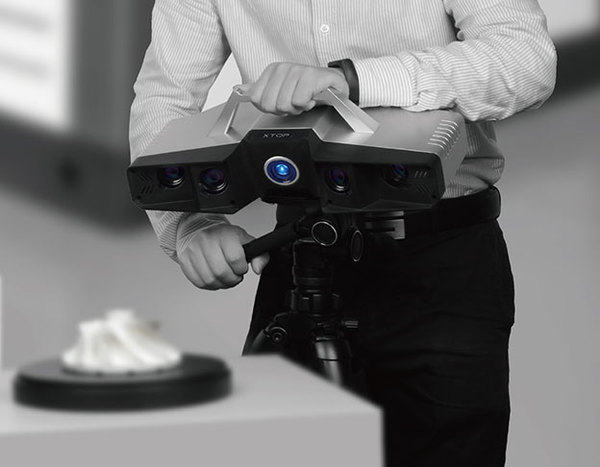

XTOM-MATRIX是一系列高精度三维扫描仪,专为工业级三维扫描检测而研发制造,适用于待测物体几何形状的全尺寸三维数字化检测。
XTOM-MATRIX工业三维扫描仪具有工业级高精度和高稳定性,在严苛的环境下仍可提供高精度三维扫描数据。
MATRIX工业三维扫描仪——型号
蓝光技术
工业三维扫描仪以蓝光3D扫描条纹技术为基础,在图像采集的过程中,可有效过滤周围环境光干扰,对于深色表面、反光表面,大幅提高3D扫描质量和精度,提升3D数据质量。
系统自动监测技术
工业三维扫描仪在工作过程中能对校准状态、转换精度、环境变化和部件位移进行持续性监控,并给予相应补偿,确保系统处理最佳工作状态,从而保证三维扫描测量数据的可靠性和高精度。
外差式多频相移技术
工业三维扫描仪基于双目立体视觉原理,采用国际先进外差式多频相移技术。工业相机按照立体摄像原则进行图像采集。对于大尺寸物体、复杂曲面及柔性表面的三维扫描测量,优势更加明显。

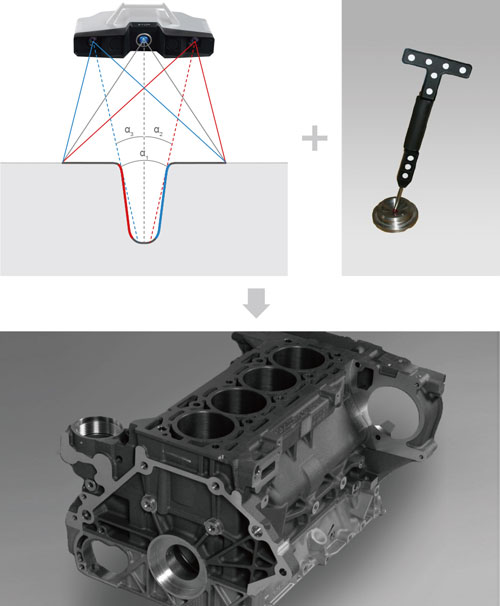

多重混合扫描技术
多重混合扫描技术是通过对工业相机和投影头进行特定标定流程,能让两个工业相机和投影头两两组成测量单元,能提高单次有效测量的范围和数据质量,尤其是对于深孔、槽等复杂曲面以及反光表面。

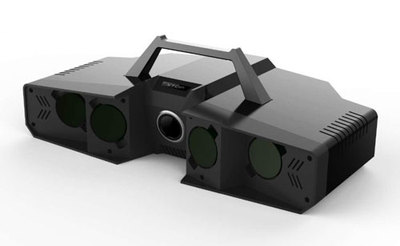

工业级测头
工业三维扫描仪采用一体式外壳设计,有效保护扫描仪内部工业相机与工业镜头等精密零部件。产品所有电子器件均以最高的工艺水准采购和设计制造,即使在各种严苛的操作环境下,也能保证系统的测量精度和稳定性。
设备外观设计符合人体工程学,扫描头带把手设计,操作便捷。

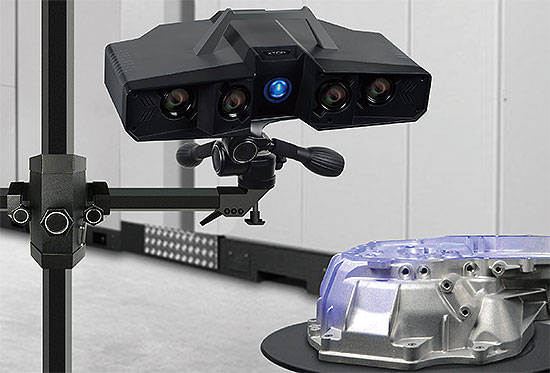

自动拼接
工业三维扫描仪支持多种自动拼接方式,如标志点全局拼接、特征拼接、单轴或多轴转台全自动拼接等多种拼接方式,确保数据的拼接精度和测量效率。
高像素、高精度网格数据
高精度工业级三维扫描仪每次测量均可得到全域分布的三维点云数据和高精度网格数据。工业级相机分辨率可达900万及更高像素,在测量数据上,可呈现非常高的特微细节分辨率,因此也适用于微小零部件的三维测量。
标定方便快捷
使用经过认证的标定物对高精度工业级蓝光3D扫描仪进行标定。
整个标定流程均有操作说明,方便快捷,提升用户使用效率,确保测量精度,当配合转台进行使用时,系统可自动标定。
即使是复杂零部件,也能轻易的得到完整的工件三维扫描数据。如:深沟槽、精细的边缘、外形复杂的零件等。
应用于复杂的零件外形

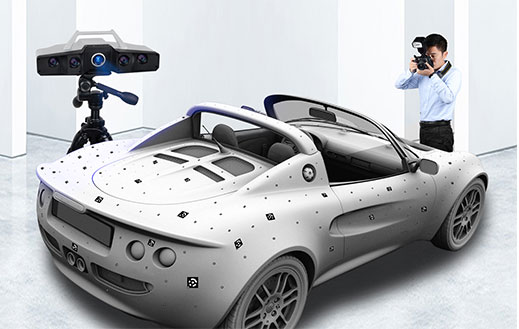

工业三维扫描仪与 XTDP三维摄影测量 配合使用
在测量大型复杂零部件时,XTOM-MATRIX工业三维扫描仪搭配XTDP三维光学摄影测量系统使用,能有效提高全局测量拼接定位精度,精度高达±0.015mm/m。

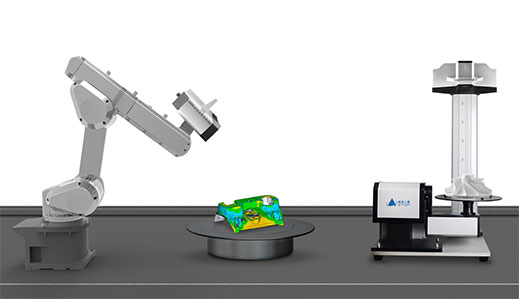

自动化应用
工业三维扫描仪可增配不同型号自动转台、全自动关节臂,应用于部件的全自动测量和检测、生产和制造过程中的质量控制,或批量自动化测量多个部件。
MATRIX工业三维扫描仪——产品特点
相关信息
工业三维扫描仪
MATRIX工业三维扫描仪——测量原理

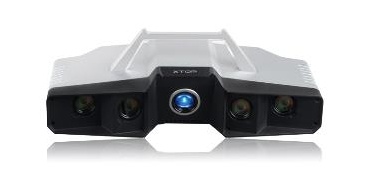

XTOM-MATRIX高精度工业扫描仪由左右两个高分辨率的工业CCD相机和蓝光光栅投影单元组成,采用结构光测量的方式,利用蓝光光栅投影单元将一组具有相位信息的光栅条纹投影到测量工件表面,左右两个高分辨率工业相机进行同步3D扫描,可以在极短的时间内获得被测物表面的三维扫描数据。

工业三维扫描仪利用多种拼接技术,将不同位置和角度的三维扫描数据自动拼接,从而获得完整的三维数据。
