Tube Qualify-X16
三维光学弯管测量系统
Tube Qualify-X16技术参数
插件代码
型号 Tube Qualify-X16
相机参数(万） 200
相机数量 16
机台测量范围(mm) 2600*1250
测量精度(mm) 0.1
适配管子直径(mm) 3-220
标点板(架) 1000mmx1000mm
电脑 DELL Precision T5820
整体尺寸(mm) 2700x1500x1500
设备重量(KG) 1500
应用案例
推荐查看 Tube Qualify-X16 更多应用， 请点击查看。
点击查看Tube Qualify-D8技术参数 >
点击查看Tube Qualify-X10技术参数 >

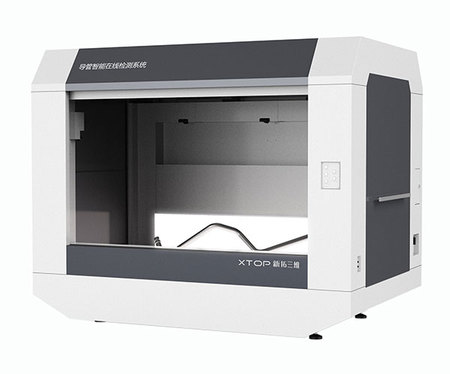

Tube Qualify是一款三维光学弯管检测系统，2秒内快速重建弯管三维数字模型，可一次性完成多根弯管的测量。
该系统可应用于弯管在线检测，替代人工检测，解决了需要保存大量检具的问题，系统灵活性高，设计可根据用户使用场景而定制。
