XTDP
三维光学摄影测量系统
XTDP摄影测量系统用于大型工件及产品、 生产设备、实验设施等对象的空间几何尺寸测量和静态变形分析。
XTDP摄影测量作为一种非接触测量方式,具有精度高、速度快、超便携、环境适应性强等优良特性。无需转站、移站,所以经常替代激光跟踪仪、关节臂、经纬仪等设备使用。

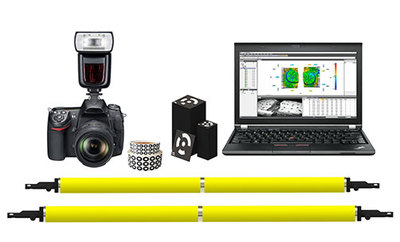

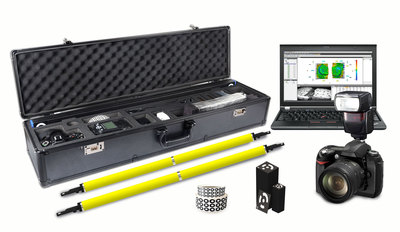

XTDP 型号
产品优势
高精度最高精度可达±0.015mm/m;

速度快拍照快,计算速度快,测量结果快;

自动化自动化计算分析;

测量范围大可测量0.3mm~30m范围物体;

超便携设备轻便,单人可携带外出开展测量工作;

非接触采用光学非接触式测量;

多模块具备多工程计算和变形测量模块;

环境适应能力强不受环境和测量范围限制。

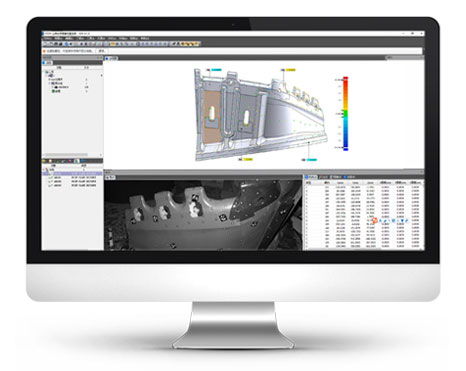

应用软件

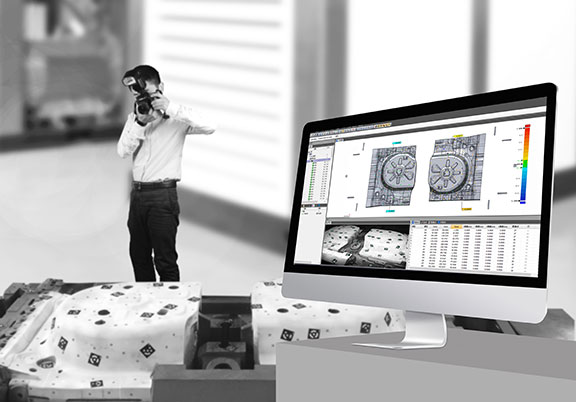

三维光学摄影测量软件可以迅速、准确地确定如参考点、对比线等特征,并将它们与计算出的三维坐标一起显示在软件界面中。

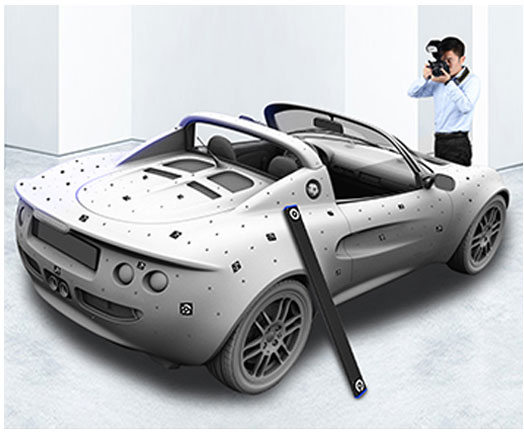

XTDP测量系统及其配套软件不仅可以测量和检测小型零部件,还可以用于测量和检测如用于汽车模具、火车、轮船和风力发电装置的各种大型零部件,铸造行业尤为适应。
满足工业需求
自动计算和手动计算两种模式;
测量结果三维显示,灵活的三维显示控制,方便结果观察;
多种坐标转换功能:321方式、参考点方式、全局点转换方式及手动转换方式;
点距测量功能;
多种元素拟合功能:点、线、面、球、圆柱、圆锥等;
多种偏差分析功能:点偏差、距离偏差、角度偏差等;
文档创建功能,方便把测量结果输出
报告功能:支持TXT,XLS,DOC等各种标准的输出格式;
数模对比功能:支持IGES、STEP、STL等格式的数模;

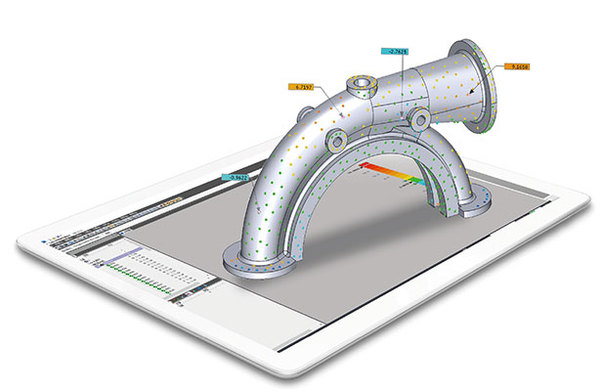

静态变形功能:支持平面及空间复杂曲面的变形测量;
采用三维色谱图直观显示变形量、测量结果及分析结果;
应用案例
产品检测  推荐查看 XTDP 更多案例,请点击查看
相似材料静态变形分析
静态变形  推荐查看 XTDP 更多案例请点击查看
汽车模具质量检测






风电能源
锻造件质量检测
其他零部件质量检测
     复杂结构类静态变形测试
