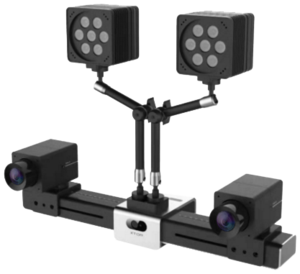

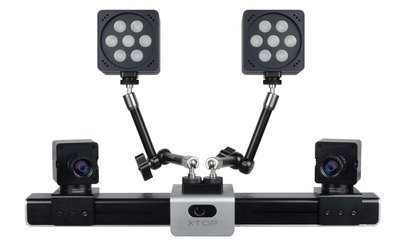

XTDIC-CONST
非接触式全场应变测量系统——产品优势

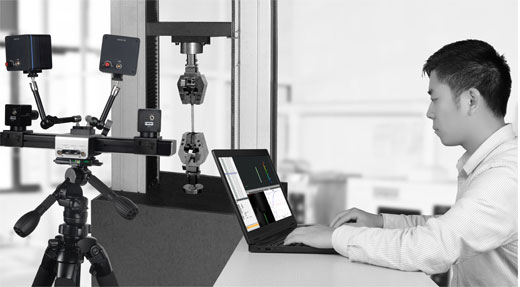

实时测量,实时计算,实时输出
3d dic系统可实时进行3d全场应变测量的计算和结果显示,而非事后处理;采集图像的同时,可以实时进行3d全场变形测量的计算,具备在线和离线两种计算处理模式,支持计算结果的UDP等方式实时输出。
技术先进
自主研发的三维非接触式全场应变测量系统;自主知识产权的核心算法,技术指标达到国际先进水平。
该3d dic 系统软件具有多种标定方式,对于近距离的三维标定可以使用相机“内外参数同时标定”的方式进行;对于远距离120米情况下标定时,可以采用先标定相机内参数,再标定相机外参数的方式进行。
3d dic 系统配置灵活,支持定制开发
支持百万至千万像素、低速到高速、千兆网、USB3.0和 Cameralink, CXP等多种相机接口,系统软件控制模块可支持在线同步采集,帧率最高4500fps(非高速采集存储后下载再导入模式)。
支持导入外部图形计算和导入非压缩格式的AVI格式视频文件进行分析处理,同时还支持cine格式的高速摄影视频文件的导入。
系统兼容性强

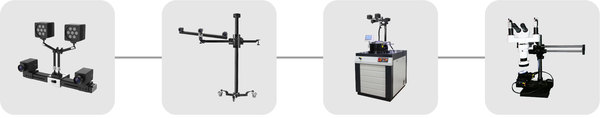

同时兼容单相机二维测量和多相机三维多测头测量。
扩展接口丰富

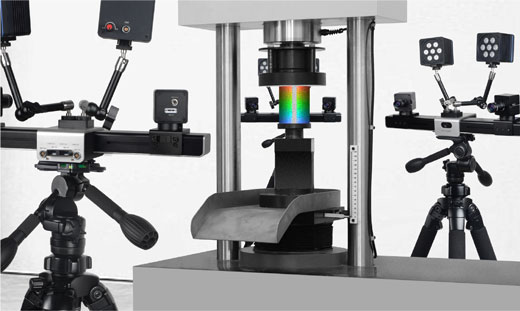

具备万能试验机的接口,可实时采集试验机的力、位移等信号;具备杯突实验机接口,可以测量材料的FLC曲线;具备立体式显微镜接口,可以实现几个毫米基至更微小物体的三维全场变形应变检测;支持多相机组同步测量,可以同步测量多个区域的变形应变;系统具备多路A/D输入、多路D/A输出、多路开关量输入和输出,并可灵活进行扩展。
非接触式全场应变测量系统——应用方向

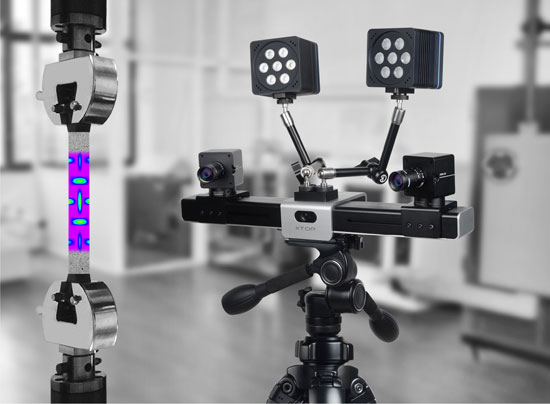

材料试验(杨氏模量、泊松比、弹性参数)
高速变形测量(动态测量、瞬态测量)
微观形貌、应变分析(微米级、纳米级)
成形极限曲线FLC测定
动态应变测量,如疲劳试验
有限元分析验证(FEA)
微尺度高速变形测量(动态测量、瞬态测量)
生物力学(骨骼、肌肉、血管)
零部件试验(测量位移、应变)
微尺度动态应变测量,如疲劳试验
断裂力学性能
三维全场应变测量分析系统结合数字图像相关技术(dic)与双目立体视觉技术,通过追踪物体表面的散斑图像,实现变形过程中物体表面的3d全场应变测量,包括三维坐标测量、位移场测量及应变场测量;
dic全场变形测量无需进行额外的标记就可识别天然的自然纹理特征,例如在不用靶标或者人工标记的情况下,远距离不小于120米情况下识别户外桥梁、钢结构等自然特征。
速度和加速度
非接触式全场应变测量系统
