新拓三维携应力应变测量系统参加全国爆炸力学会议

　　7月16日-19日，第十三届全国爆炸力学学术会议在西安市正式拉开帷幕，新拓三维携XTDIC三维全场应变测量系统、XTDIC-STROBE三维动态测量系统亮相。在新拓三维展位现场，爆炸冲击力学应力应变测量解决方案受到与会学者和专家们的广泛关注。

　　本次会议由中国力学学会爆炸力学专业委员会主办，旨在交流爆炸力学领域最新研究进展，促进爆炸力学学科及科技事业发展。会议设置了17个专题，研讨爆炸力学在国民经济发展和先进技术发展等应用领域的科学技术问题，涵盖了复合材料冲击动力学、航空材料和结构中的冲击动力学、高速冲击毁伤效应及防护技术及机理、非均质材料裂纹扩展模拟、金属材料损伤演化及层裂研究等课题。

　　爆炸力学主要研究爆炸的发生和演化规律，以及爆炸的力学效应的利用和防护。爆炸和高速碰撞会产生的强冲击波、高速流动、大变形和破坏等效应。爆炸冲击力学在武器研制、高性能材料、结构防护、基建工程、矿藏开发、机械加工、安全生产等方面应用广泛。

　　冲击动力学，通过研究材料或结构在短时快速变化的冲击载荷作用下产生波动，即应力波传播，并使固体材料产生运动、变形和破坏的规律；简单来说是在动载荷动态作用下，结构的动态响应过程。

　　新拓三维自主研发的三维动态测量技术，通过高速数字相机，实时捕捉物体的运动变形，可对物体高速运动过程进行瞬态图像捕捉，并针对图像信息采用DIC分析软件分析其应变受力情况，为高速状态下物体的变形测量、位移追踪、轨迹测量提供重要分析数据。

　　配备高速摄像机的XTDIC-STROBE三维动态测量系统，对爆炸冲击力学的位移、轨迹测量评估功能非常强大。XTDIC-STROBE基于物体表面的散斑图案，实时捕获全场数据并测量应变区域，可用于爆炸冲击力学、碰撞测试、振动分析、弹道试验、爆炸试验、鸟撞试验、霍普金森拉伸测试、断裂力学研究等。

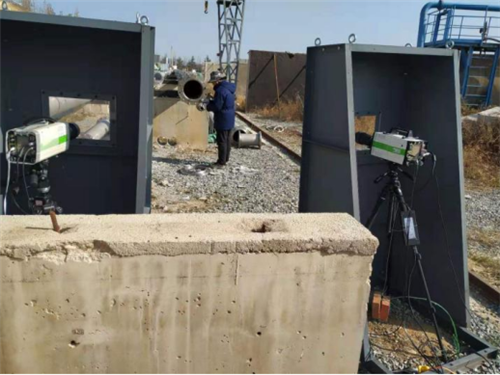

　　1、管道结构爆炸冲击测试

　　对地下爆炸冲击对结构造成的损伤和破坏，以及爆炸振动效应对建筑物和设备正常工作产生的影响是工程领域广泛关注的课题。研究爆炸冲击对材料和结构破坏特征和动力响应，有助于提升地下管道结构的抗冲击防护能力。

　　XTDIC-STROBE采用高速相机采集管道爆炸冲击全过程，并实时记录并获得数字图像,利用DIC方法处理数字图像得到三维变形场信息，从而分析管道在爆炸过程中的三维变形形貌，以及三维位移场，速度场，应变场等，分析其动态变形破坏行为和力学性能，并评价其防护性能。

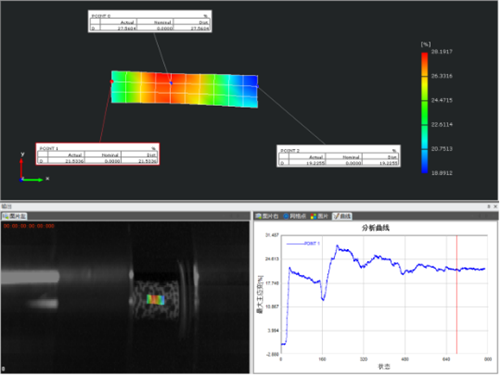

　　2、霍普金森压杆测试

　　常规的静态拉伸，测试的是处于静力平衡状态下的材料，以忽略材料的惯性作用为前提。爆炸/冲击载荷以载荷作用的短历时为其特征，在这种条件下，材料处于随时间迅速变化着的动态过程。

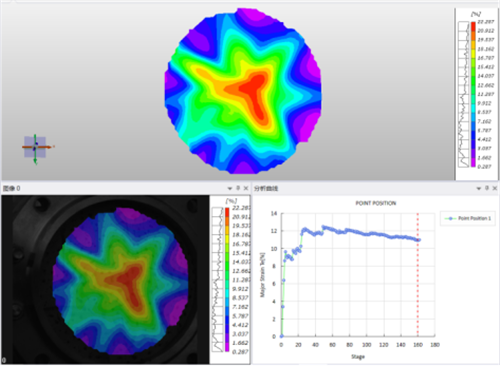

　　霍普金森杆测试，可测得材料在强冲击载荷下在短暂时间尺度上发生的显著变化，同时也意味着高加载率或高应变率，XTDIC-STROBE三维动态测量系统可高效测量材料的应力-应变过程，通过软件分析材料在各种应变率下的动态力学特性。

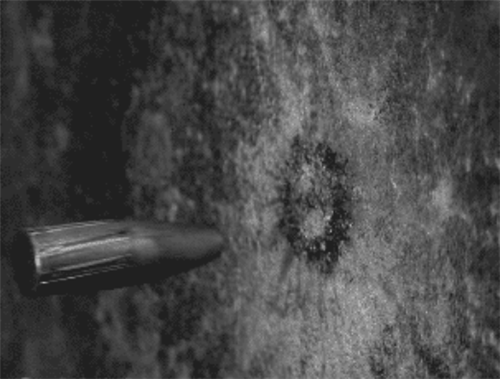

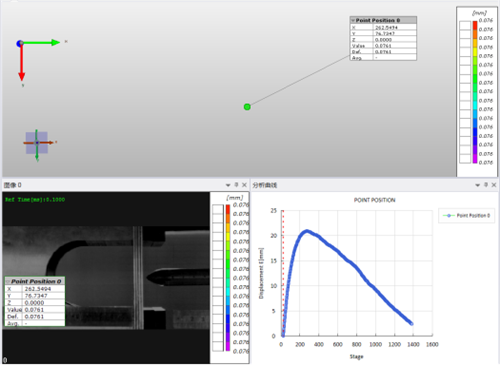

　　3、穿甲弹穿透性能测试

　　穿甲弹穿透某一厚度的装甲靶所需的最小着速，着靶章动角的异常变化，这是衡量穿甲弹威力的一个重要指标。对于穿甲弹进行穿透性能测试，才能精确评定穿甲弹摧毁装甲目标的威力，以及看其靶后的破坏能力。

　　由于XTDIC-STROBE三维动态测量系统分析基于样品表面的散斑图案，可实时捕获全视场数据并测量局部应变区域，可以分析穿甲弹的穿甲深度和穿甲效应，弹体结构和靶的变形情况全方位地反映穿甲弹本身的质量和射击性能。

　　新拓三维基于高速视觉的XTDIC-STROBE三维动态测量系统，适用于爆炸、冲击、振动等高速位移轨迹测量。公司拥有完全自主知识产权的数字图像相关（DIC）技术，处于国际先进、国内领先水平，成为自主可控的国产品牌。新拓三维将不断发挥技术创新优势，保持关键技术自主研发，为广大科研与工程领域用户提供先进的测量解决方案。
