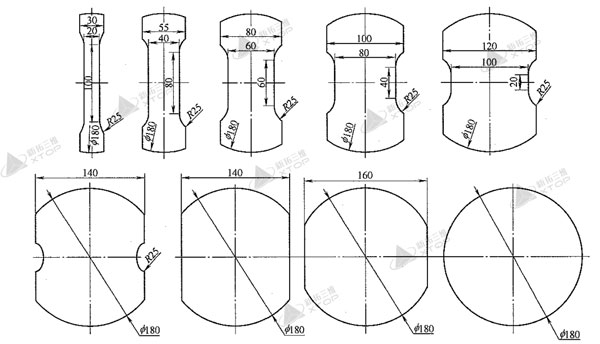

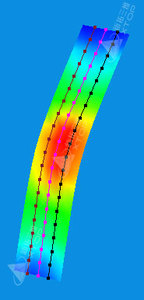

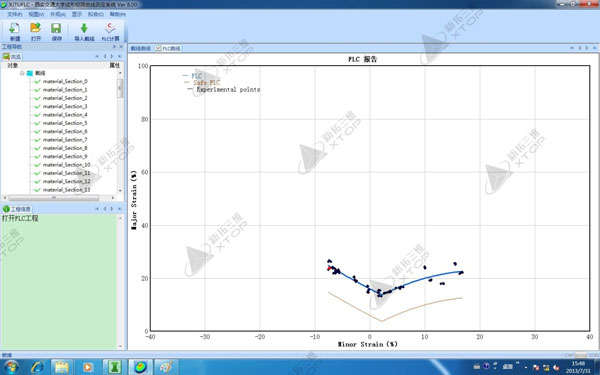

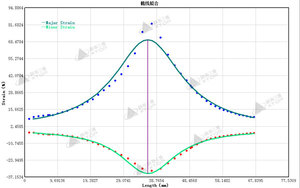

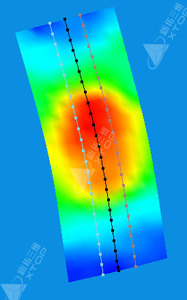

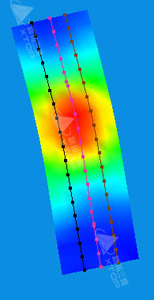

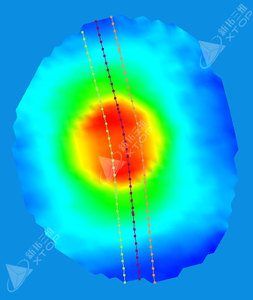

FLC测试  实验试件 试件的尺寸按照国标的相关要求加工，如下图所示。共有九种规格的试件，每种规格的试件加工三个，共27个试件。  实验试件 （1）调校标定XTDIC相机参数。 （2）在杯突试件表面喷涂散斑图案。 （3）在四氟板两侧涂抹润滑脂，将四氟板或保鲜膜放置在冲头表面，并将杯突试件放置在冲头中心位置。 （4）设置好XTDIC软件采集参数和杯突实验参数，启动杯突试验机开始实验，XTDIC软件会自动开始按照预先设定的采集频率5frames/s采集图像。实验结束后XTDIC软件会自动停止。 （5）选定计算区域，计算杯突试件在冲压过程中的表面应变场，并按照国标要求，在发生颈缩的前一状态选取三条截线。 （6）重复（1）~（5），得到所有试件表面的截线。 （7）将所有截线导入XTDIC件，自动拟合所有抛物线，并得到材料的FLC曲线。 实验结果     对杯突试件计算结果进行截线     拟合截线 FLC曲线  |
