碳纤维拉伸实验
测量目的

观察碳纤维试件的断裂位置,计算拉伸强度、弹性模量、泊松比、延伸率等数据。

实验简介

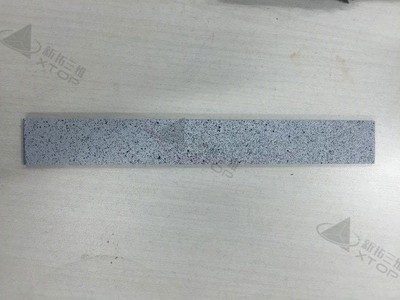

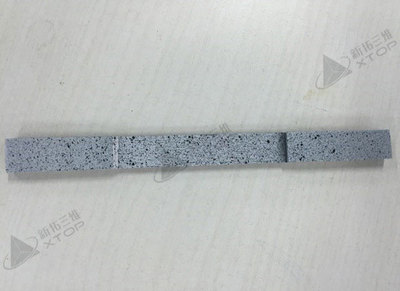

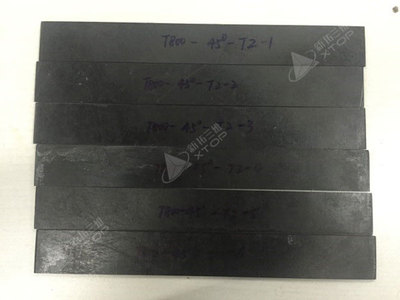

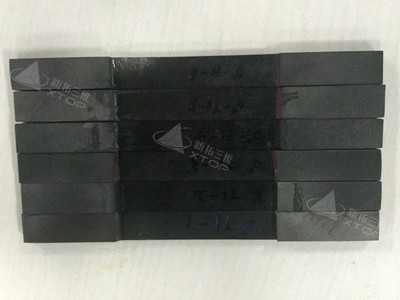

纤维0度布置和纤维45度布置的试件

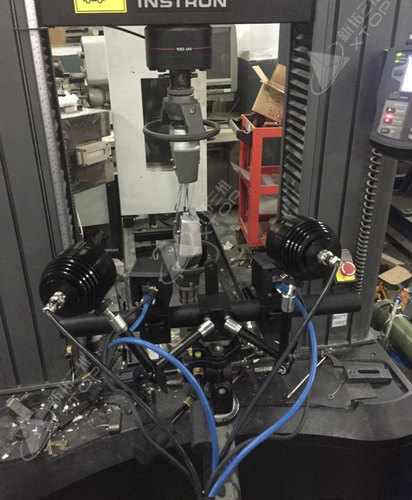

实验设备

Basler 155um相机、施耐德23mm镜头、instron实验机

检测流程

(1)根据试件大小调节测量幅面为200X150mm。

(2)对相机进行标定。

(3)将系统与instron实验机进行AD连接,获取实验机力信号。(4)进行拉伸实验,相机实时采集图像。

(5)对数据进行计算。

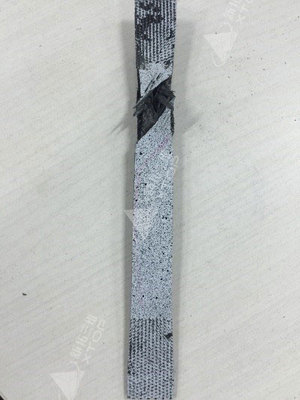

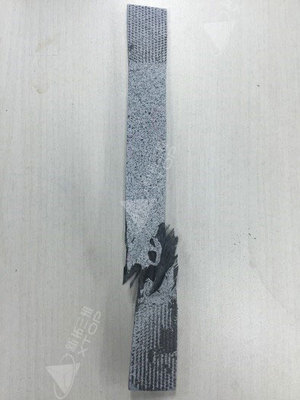

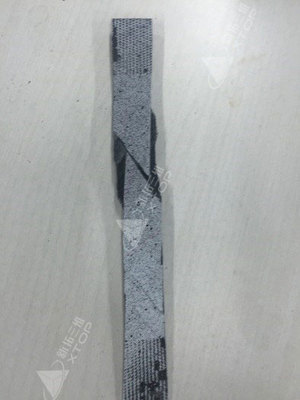

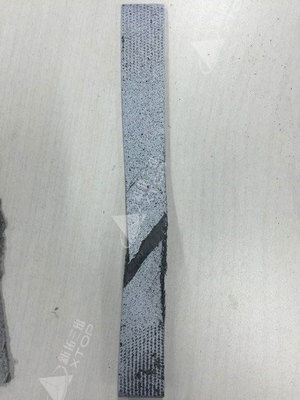

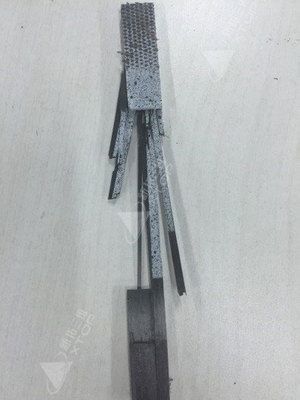

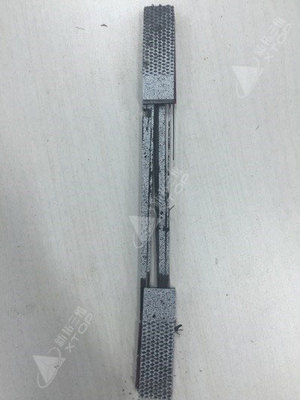

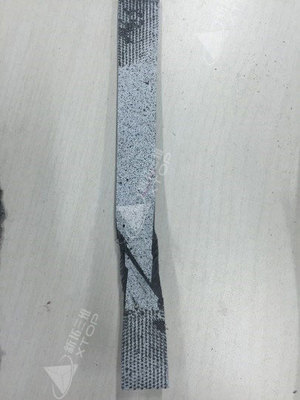

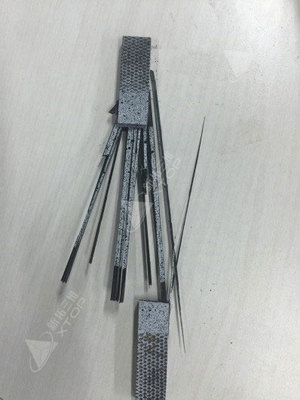

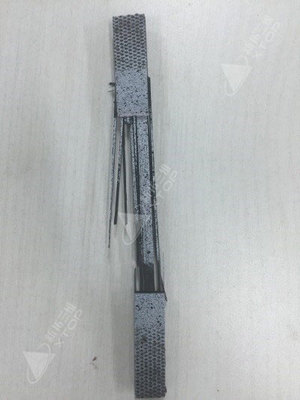

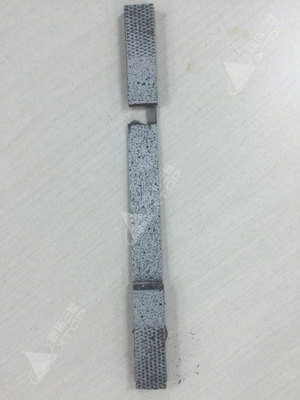

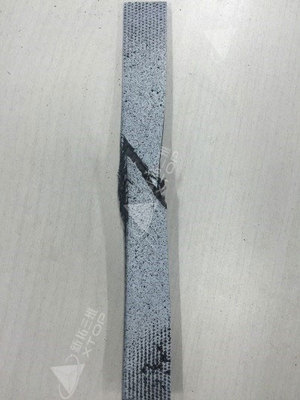

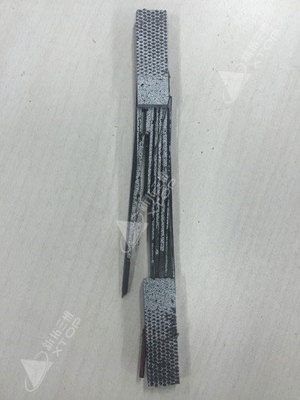

拉伸结果
T1-1
T1-2
T1-3
T1-4
T1-5
T1-6
T2-1
T2-2
T2-3
T2-4
T2-5
T2-6
数据处理

(1)拉伸强度:在软件中输出采集数据即可获取最大拉伸力,用最大拉伸力除以截面积即可得出拉伸强度。

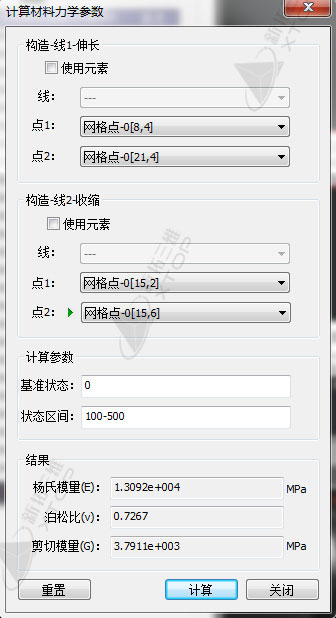

(2)在软件中绘制两点间的应力应变曲线,找到弹性阶段的状态100-500,在软件中直接计算出弹性模量和泊松比。

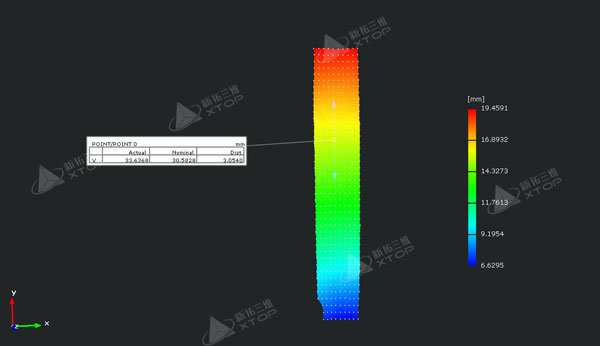

(3)在软件中选取标距为30mm左右的两个点,找到两点变化的最大值,即可计算延伸率。

(4)剪切强度:根据标准,可用最大剪应力来表示剪切强度。

Pm为断裂前最大力与5%剪切应变对应力的较小值。

(5)剪切模量:选取弹性阶段100-500状态,选取横向和纵向两组点对,在软件中直接计算出剪切模量。同时剪切模量也满足关系G=E/2(1+μ)
