双向拉伸实验
测量目的
配合双向拉伸试验机,进行铝合金试件双向拉伸实验,观测试件表面应变场变化,分析其力学性能。
实验简介
试件中间区域尺寸30mmx30mm,采用230工业相机配合施耐德镜头,测量拉伸过程中的变形。

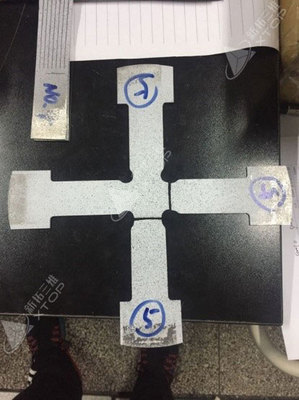

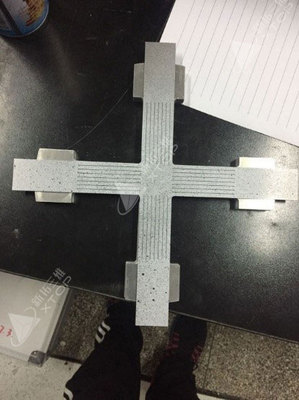

测量试件

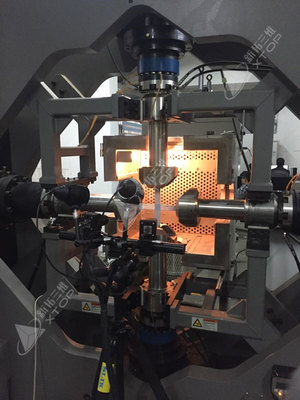

实验现场
检测流程
(1)拉伸试件制备散斑图案;
(2)对相机进行标定,获取相机内外参数。
(3)进行双向拉伸实验,两个工业相机同步采集数据。
数据分析
两种试件的变形趋势与预期及有限元模拟一致,可分析关键点的变形数据,系统可与试验机的两路力信号实现通讯,测量相关力学性能参数。
(4)数据分析,获取位移场、应变场数据。

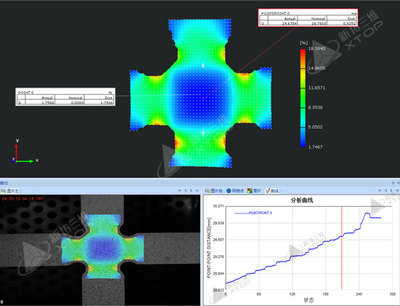

应变场1

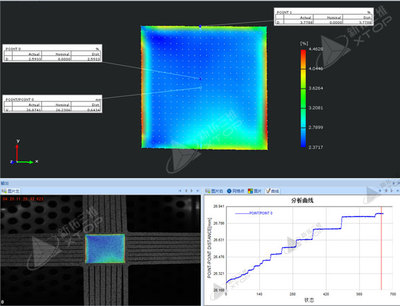

应变场2
