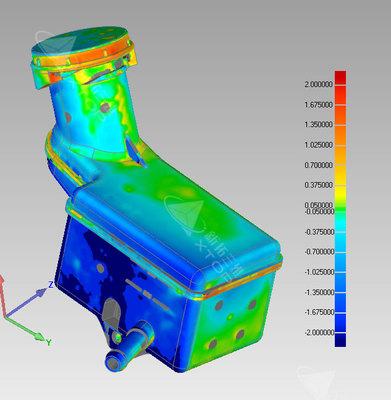

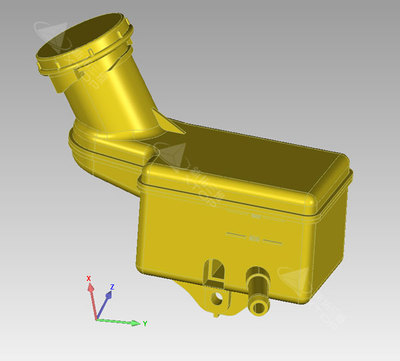

储液罐质量检测 案例背景 密封罐的结构直接影响着密封罐的安全性能，因此需要对密封罐的装配结构进行检测。因为塑料产品的结构容易变形，产品自身就容易产生装配变形，也就不便于使用夹具和传统设备进行检测。而使用三维光学面扫描技术，可以对被测物进行非接触式测量，不会对被测物施加额外的变形，还能够进行全表面，深孔和深槽的检测，高效准确的完成检测需求。 使用设备及配件 XTOM-ET 6M三维光学面扫描系统，标志点，旋转工作台，显像剂 测试过程 对被测物表面进行处理，喷涂显像剂，粘贴标志点，将其置于工作台。使用XTOM进行扫描，自动完成数据拼接。将扫描后的数据与设计模型在Geomagic Qualify软件中进行对比，设置对应的公差，可得到相应的检测结果，在关键位置进行截线，可对截面偏差进行检测和分析，最终输出检测报告。 扫描及测试结果 如图所示为储液罐扫描后处理得到的三维数据。对其喷涂显像剂，粘贴标志点，将其置于工作台，完成扫描。将扫描后的数据与设计模型进行对比，得到相应的制造偏差。  |
