铁轨振动变形测量
案例背景
测量铁轨振动过程中表面关键点坐标及位移。

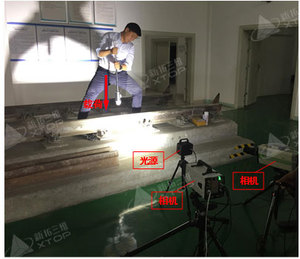

实验现场
实验现场
检测流程

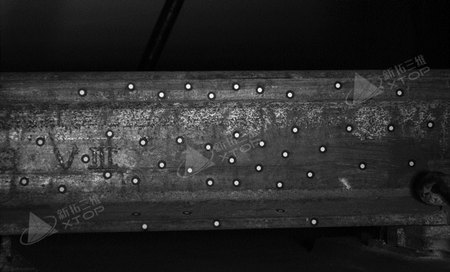

(1)在铁轨侧面粘贴标志点。
(2)架设相机位置,标定相机内外参数。
(3)人为给铁轨施加载荷,相机同步采集数据。
(4)数据分析。
数据分析

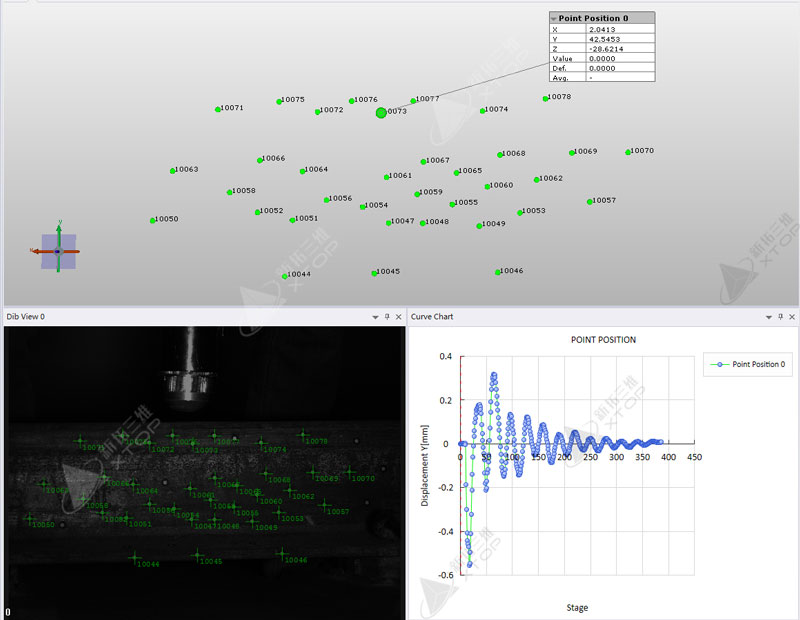

(1)上下敲击:给铁轨施加向下的载荷,上下方向位移变形明显,最大峰值0.6mm左右,载荷施加后振动逐渐衰减,直到最后振动停止。
上下方向位移

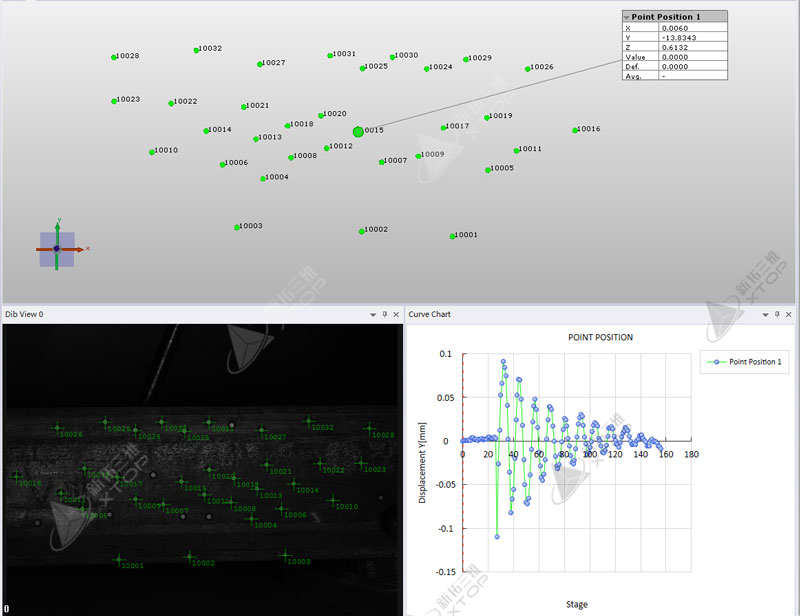

(2)前后敲击:给铁轨施加前后方向的载荷,上下方向位移变形明显,最大峰值0.1mm左右,载荷施加后振动逐渐衰减,直到最后停止。
上下方向位移
