非接触应变测量仪|挖掘机负载部位动态变形测量

客户概述

动态变形测量,在大型工程机械制造领域中有着广泛的应用需求。作为大型机械工程设备,挖掘机、起重机是其中的典型代表,测量工作状态下挖掘机、起重机的振动位移,可以掌握挖掘机在工作状况下的操作体验,通过各种方式减少关键负载部位的摆幅,使设备更加稳定。

检测挑战

工程机械企业,寻求精准高效的机械设备动态位移检测设备及解决方案。目标是检测挖掘机原地运作时,检测尾部负载部位动态变形;起重机不同工作速度停顿时,检测吊臂偏摆位移。


l  挖掘机、起重机工作状态下,动态变形较大对设备正常工作不利,可能给驾驶员较大的操作压力和心理压力,因此需要测试具体的振动位移数据,改进和优化设备;

l  已在用的位移传感器只能测量一个方向上的位移,未找到合适的测量方法测量工程机械设备各个方向的位移量,给研发人员改进设备带来了困扰和挑战。

动态变形测量解决方案

基于摄影测量技术和图像处理技术,可实现对挖掘机、起重机关键负载部位的动态变形测量,根据用户具体的需求,对数据进行整理和分析,输出精准的三维动态应变变形测量结果。

动态变形测量流程

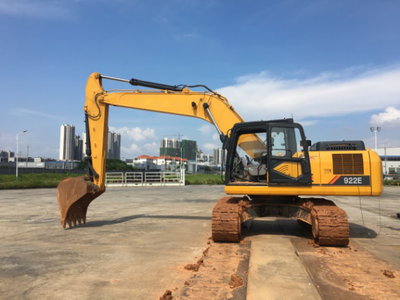

挖掘机振动相对位移测量

测量过程重点关注挖掘机尾部负载位置和垂直地面之间的相对位移,由驾驶员操作挖掘机进行模拟工况操作进行测量。

1、标记编码点

首先需要在挖掘机尾部负载位置贴上标记编码点,标记编码点大概需要几分钟时间。

2、三维动态变形测量

挖掘机随后进行一系列挖掘操作,新拓三维XTDIC非接触应变测量仪采用非接触式测量技术,实时采集整个过程的数据,对数据进行计算分析,通过标记编码点三维坐标的变化,计算出挖掘机上所有编码点的振动位移。

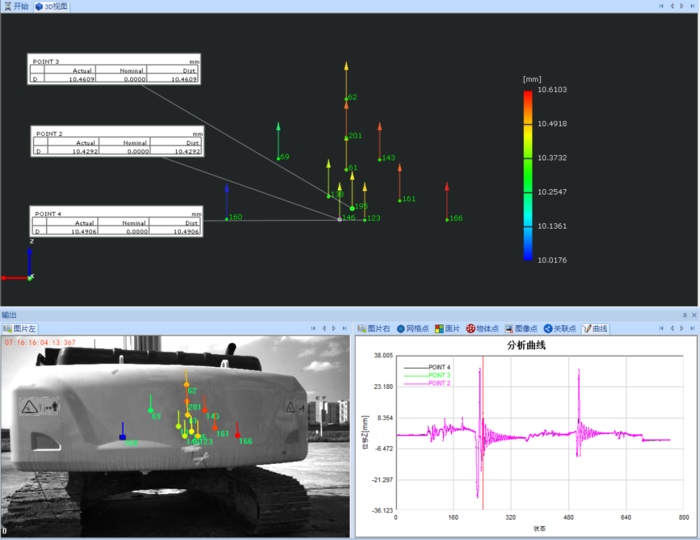

挖掘机应变分析数据

3、分析动态变形曲线

从分析曲线看,当分析曲线出现小幅波动时,此时挖掘机已经开机处于运转状态;出现大幅波动,此时挖掘机正在做挖掘动作。

用户价值

基于XTDIC非接触应变测量仪,对挖掘机尾部负载部位进行位移测量,通过曲线分析发现,曲线走势能够完全反映挖掘机整个操作动作,同时给出具体的位移数值,方便后续对挖掘机进行振动研究以及产品改进。


二、起重机吊臂偏摆位移测量

重点测量起重机吊臂偏摆位移,利用XTDIC非接触应变测量仪对两台分别以低速、高速的不同速度运转的起重机吊臂关键负载部位进行测量。

1、标记编码点

首先需要在起重机吊臂顶端贴上若干个标记编码点,大概需要花几分钟时间。

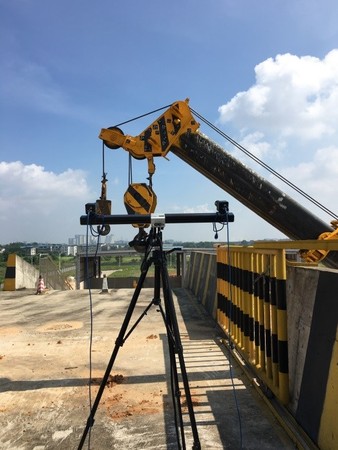

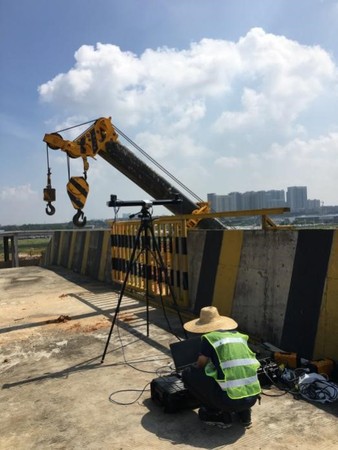

2、三维动态变形测量

为了测量吊臂的摆动位移,系统实时采集数据,根据标记编码点的位移变化,测量垂直于吊臂平面方向上吊臂的摆动位移。

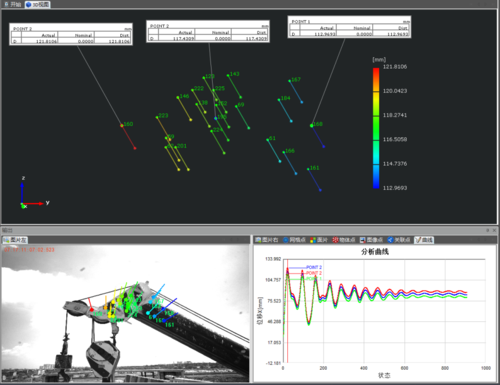

第一台起重机低速运转时吊臂应变分析数据

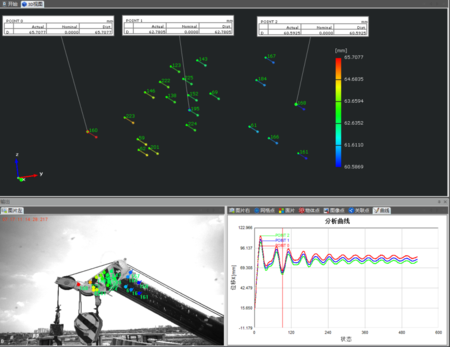

第二台起重机高速运转时吊臂应变分析数据

3、分析曲线

此次测量最高波峰与最低波谷的差值是值得关注的数值,从曲线图可以看出,起重机低速运转时,三个点的最高波峰值和波谷值差值分别为46.08、44.78、43.05(单位mm);起重机高速运转时,三个点的最高波峰值和波谷值差值分别为76.12、73.73、71.44(单位mm)。后续长时间的小幅波动说明吊臂也是在最终稳定位置的左右摆动。

用户价值

对起重机来说,吊臂偏摆幅度的大小是极其重要的一个参数,会影响工作状态的安全性。吊臂偏摆幅度小,说明起重机结构性能较为稳定,起吊重物时晃动较小;反之,若吊臂偏摆幅度较大,说明起重机结构性能有待改善,需要通过各种方式减少摆幅,以使起重机性能更加稳定。
