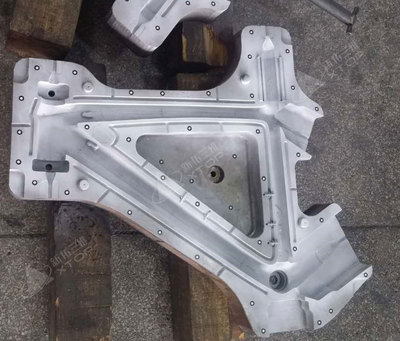

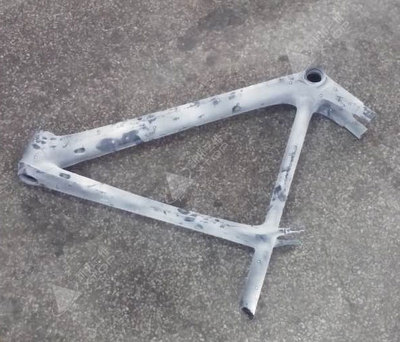

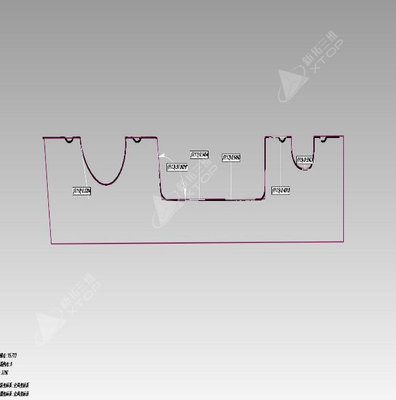

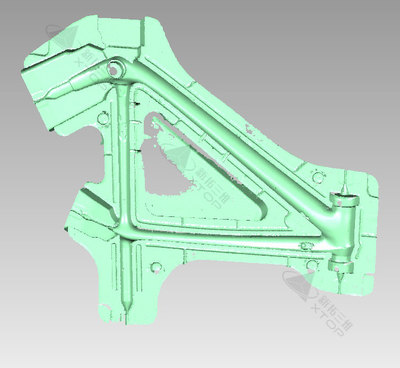

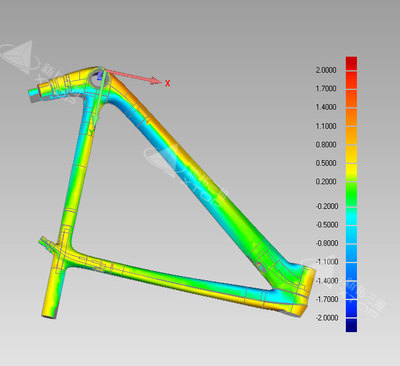

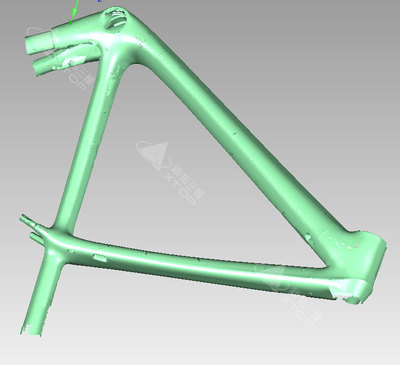

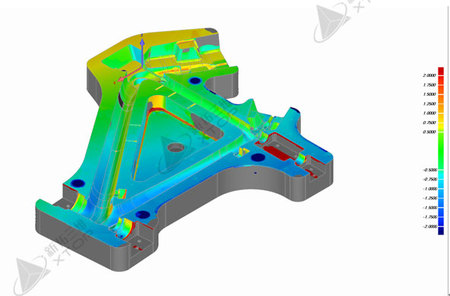

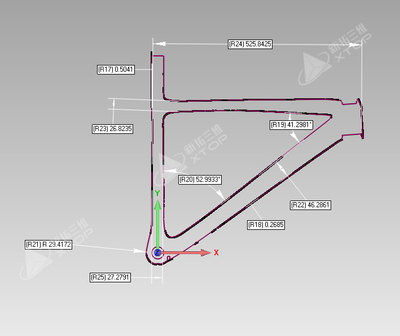

三角车架和车架模具质量检测  案例背景 每天城市中都有很多人是选择自行车作为交通工具，周末也有很多骑行爱好者选择自行车进行郊外锻炼，每年各种各样的自行车赛也在全球各地进行。为了保证人们都能安全，舒适地进行骑行，自行车生产商们会对自行车结构进行不断的优化和改进，生产出更高质量的自行车。 使用设备 XTOM-MATRIX 5M三维光学面扫描系统 测试过程 对被测物表面进行处理，喷涂显像剂，粘贴标志点，将其置于工作台。使用XTOM进行扫描，自动完成数据拼接。将扫描后的数据与设计模型在Geomagic Qualify软件进行对比，设置对应的公差，即可得到相应的检测结果，在关键位置进行截线，即可对截面偏差进行检测和分析，最终输出检测报告。 行车车架作为自行车的主要受力部位，它的加工质量直接决定了一辆车的安全性能。自行车车架的生产是通过模具来完成的，将上模和下模合并，按照加工流程，生产自行车车架，可以说决定自行车车架加工精度是由模具来直接决定的，使用三维光学面扫描技术，可以对自行车车架和模具进行非接触式测量，测量出自行车架和模具各个部位的偏差，为生产厂商优化工艺，提升产品质量提供有力的数据支撑。 车架模具三维检测 XTOM-MATRIX因设备的便捷性，可以在加工现场使用，对车架的测量位置也没有要求，能够适应各种测量环境。通过高质量的完成检测工作，为骑行者们的骑行安全保驾护航。 三脚架三维扫描 |
