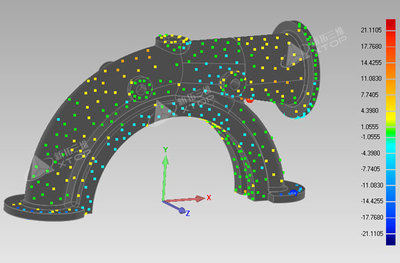

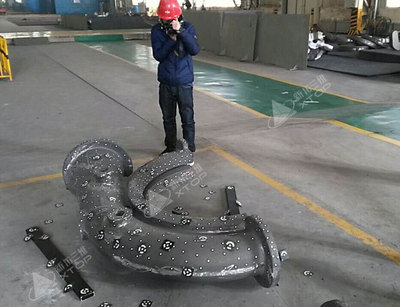

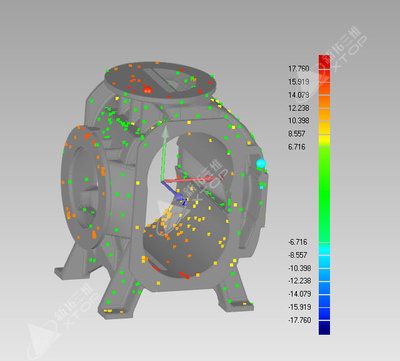

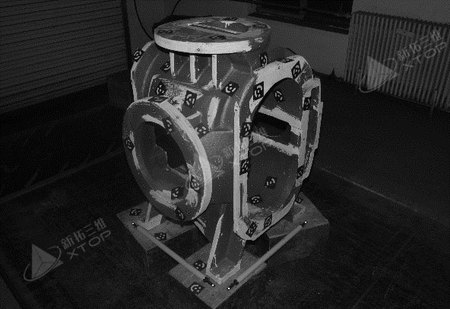

大型铸件三维扫描 案例背景 铸件的检测引起结构复杂性,特征多样性,使用传统接触式设备并不能有效完成检测工作,需要多次调整铸件位置才能完全检测。而且XTDP三维光学摄影测量系统,是一款非接触光学测量设备,通过相机拍照即可完成检测工作,又被称为移动式三坐标,精度达到0.015mm/m,不仅能够保证检测精度,而且设备易携,操作简单,可以在加工现场进行检测,大幅提升检测效率。 使用设备 XTDP三维光学摄影测量系统 测试过程 对被测物表面粘贴标志点,布置编码点和标尺,从多个角度对铸件进行拍照,计算出标志点的坐标,将点坐标与设计模型在Geomagic Control X软件中进行对比,设置对应的公差,即可得到相应的检测结果,最终输出检测报告。 |
