汽车仪表盘三维扫描
案例背景
汽车仪表盘,作为显示汽车行驶过程中各种驾驶参数的功能单元,只有严格加工到位,才能正确安装在驾驶面板上,正确显示汽车行驶过程中的速度,油耗,转速等信息,从而为驾驶员的安全驾驶提供保障。
使用设备
XTOM-MATRIX 三维光学面扫描系统
客户需求
检测仪表盘不同位置的R角,高度,宽度等尺寸信息,以此验证产品的加工精度。
测试过程

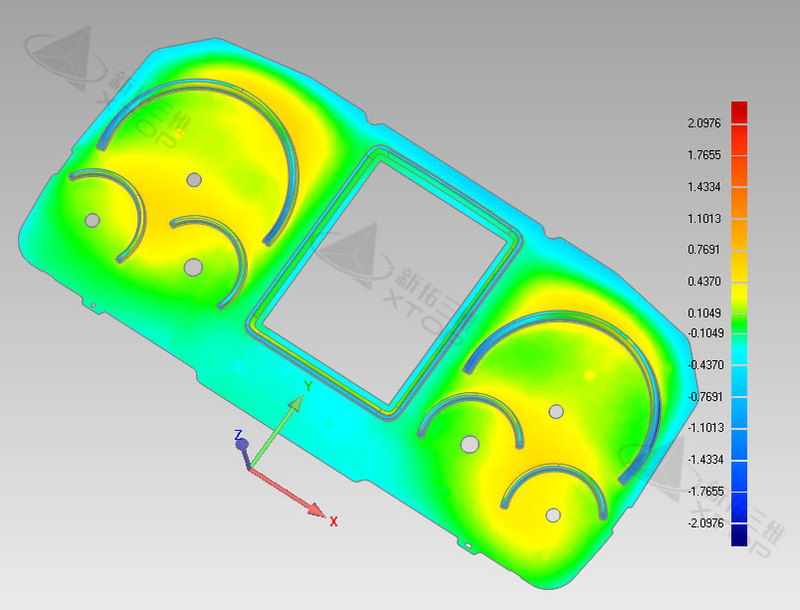

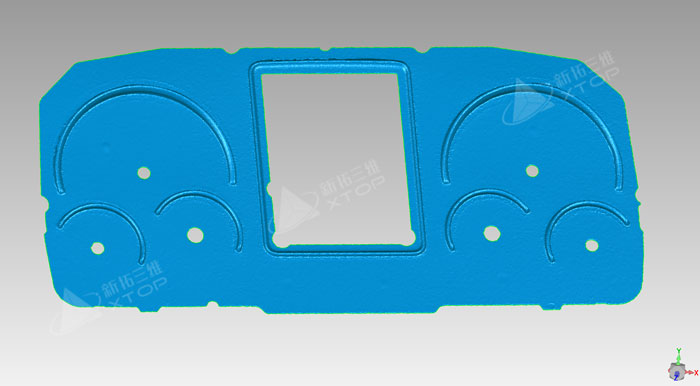

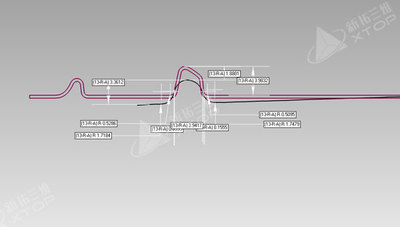

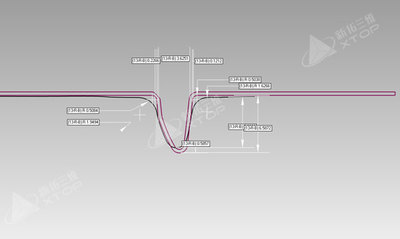

图所示为汽车仪表盘模扫描后处理得到的三维数据。该仪表盘表面呈黑色,故对其用显像剂喷涂,利用工作台上的标志点实现扫描过程中的自动拼接。扫描完成后与理论模型进行对比可得到相应的加工偏差。创建截线,分析相关数据。扫描时长3分钟,检测时长4分钟。
