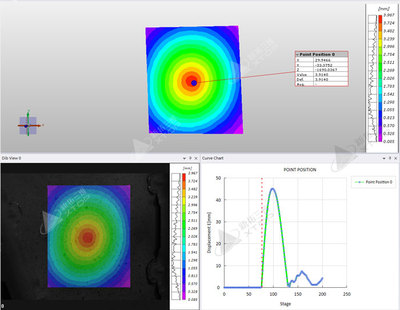

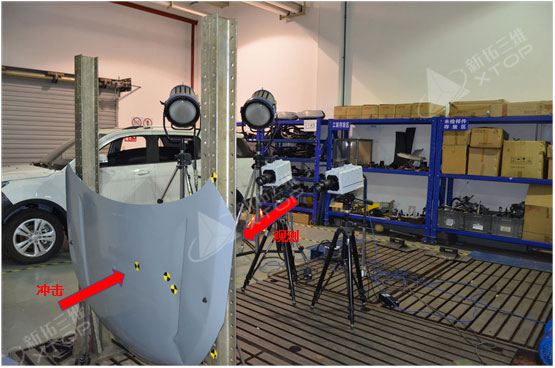

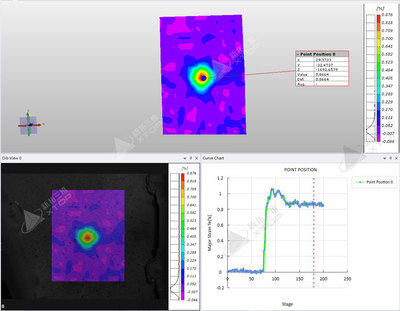

汽车前覆盖板高速碰撞实验  测量目的 汽车前覆盖板在高速冲击下，测量全场的位移场及应变场。由于碰撞速度较快，采用高速相机进行观测。 检测方案概述 采用高速相机（1920X1440）从一侧观测，另一侧进行高速冲击，观测冲击过程中变形情况。（相机采集频率2000帧）。 实验现场 检测流程 （1）汽车覆盖板表面制备散斑图案； （2）现场架设好相机及光源； （3）从一侧冲击，另一侧实时采集数据； （4）从高速相机中提取图片进行分析； （5）重建位移场及应变场。 数据分析 应变场 位移场 |
|
