大型混凝土框架结构变形测量
实验目的
模拟横向和纵向地震波,测量6m混凝土框架结构在地震波作用下表面位移场和应变场的变化。

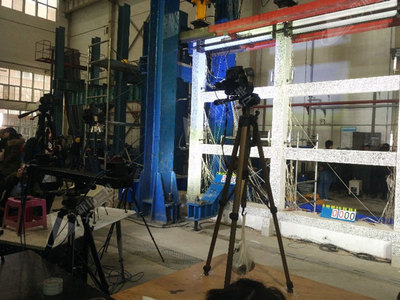

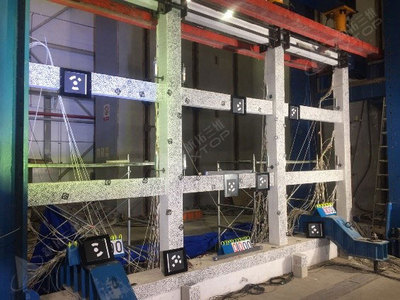

测量现场
实验设备
XTDIC系统,五米十字基准尺,LED光源,哑光黑、白自喷漆,哑光黑油漆笔,标志点漏板
数字散斑系统是一种光学非接触式变形测量系统,用于物体表面形貌、位移以及应变的测量和分析,并得到三维应变场以及位移场数据,测量结果直观显示。
该系统采用高精度摄像机实时采集物体各个变形阶段的散斑图像,利用数字图像相关算法实现物体表面变形点的匹配,根据各点的视差数据和预先标定得到的相机参数重建物面计算点的坐标;并通过比较每一变形状态测量区域内各点的坐标的变化得到物面的位移场,进一步计算得到物体表面应变场。新的散斑系统集成了动态变形系统与轨迹姿态分析系统,在散斑计算的同时对于物体表面特殊点的位移变化和轨迹姿态进一步分析计算。
实验步骤
(一)调节镜头的焦距和光圈,保证图像清晰,亮度均匀;

(三)开始施加载荷,开启相机,根据实验时间,设置采集间隔,进行数据采集;
(四)停止加载,实验结束,停止采集

二)系统标定,考虑到本次实验测量范围约5米,属于大视场范畴,按照大视场标定流程,首先进行系统内参数标定,再进行系统外参数标
数据处理

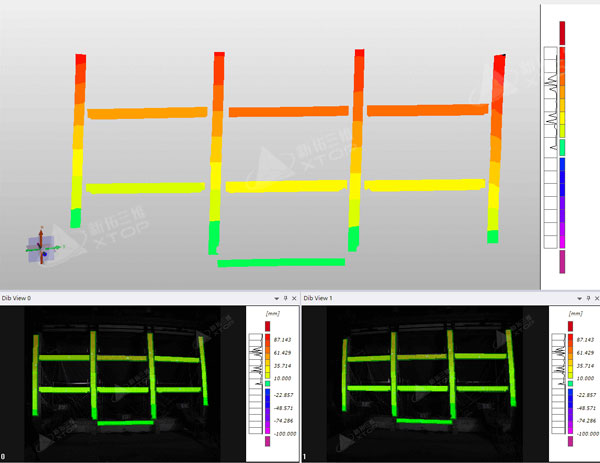

获取位移及应变云图,并对关键点数据进行分析
定,最终标定结果0.0359,符合标定要求;
