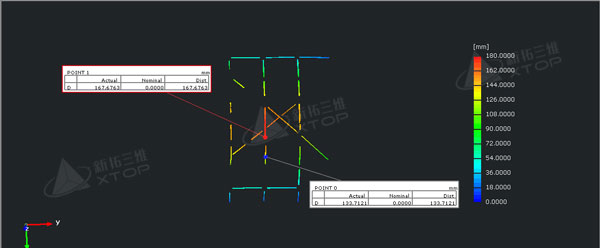

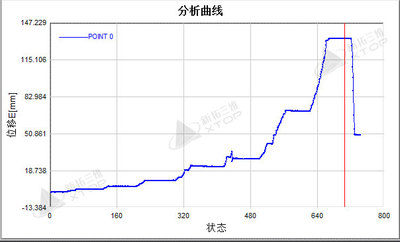

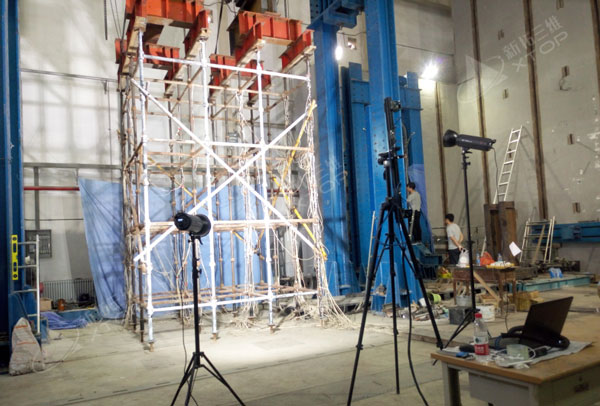

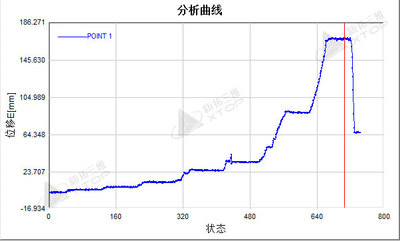

 实验目的 本实验拟研究城市桥梁支架在载荷施压下，对其稳定性进行分析，利用XTDIC系统实时获取图像，反映出桥梁支架的变形情况。 检测方案概述 系统测量幅面为128mmX96mm，采用三个测头（每个测头包含两个500万、35帧工业相机），实时捕捉试件压缩过程中表面的散斑图案，通过相机标定、立体匹配、三维重建，最终获取物体表面的三维坐标、位移场、应变场等数据。 数据处理 利用XTDIC软件，框选散斑域，添加“种子点”，完成实验数据的计算，选取个别关键点进行分析，绘制相对应的位移曲线。 城市桥梁支架稳定性分析 |
