岩土单轴压缩测量
检测目的
测量圆柱形岩土试件在压缩过程中表面位移场、应变场及裂纹的产生及发展变化趋势。
检测方案概述

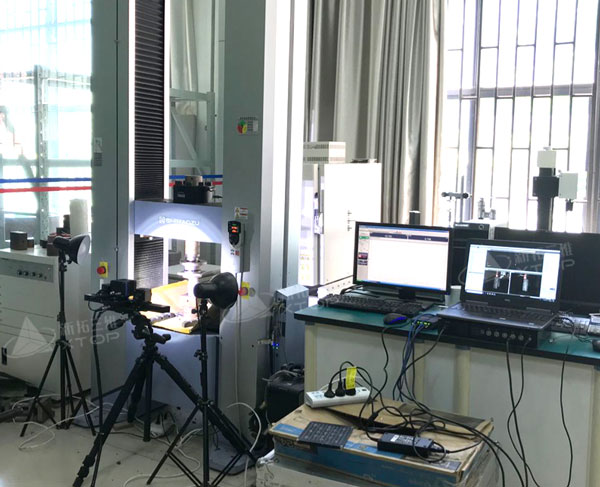

系统测量幅面为200mmX150mm,采用两个工业相机(230万像素、40帧)实时捕捉试件压缩过程中表面的散斑图案,通过相机标定、立体匹配、三维重建,最终获取物体表面的三维坐标、位移场、应变场等数据。
检测流程
(1)试件表面制备散斑图案。
(2)架设相机位置,标定相机内外参数。
(3)岩石压缩,相机同步采集数据。
(4)数据分析。
数据分析

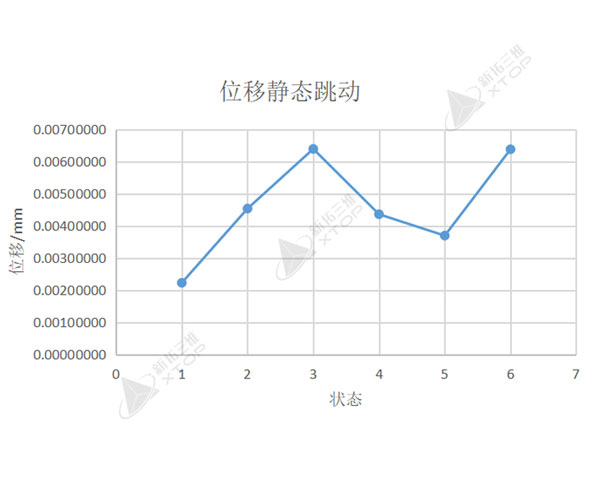

(1)精度说明:静态下计算物体的位移场,理论上物体的位移为0,实际中位移有一定的跳动,该跳动可认为是系统的位移误差。
(2)位移场:测量试件表面整个压缩过程中的位移场变化,直接在图片上显示变形云图。
(3)应变场:测量试件表面整个压缩过程中的应变场变化,在裂纹处应变会明显变大,可通过色谱图观测裂纹变化。也可通过点点距离变化测量裂缝的宽度。

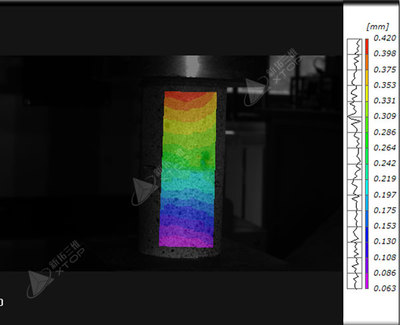

位移场

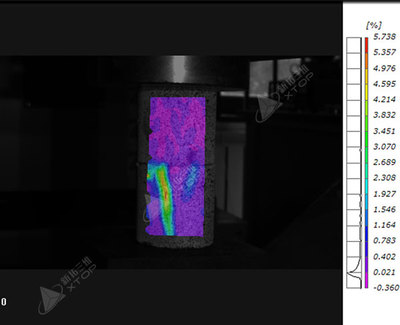

应变场

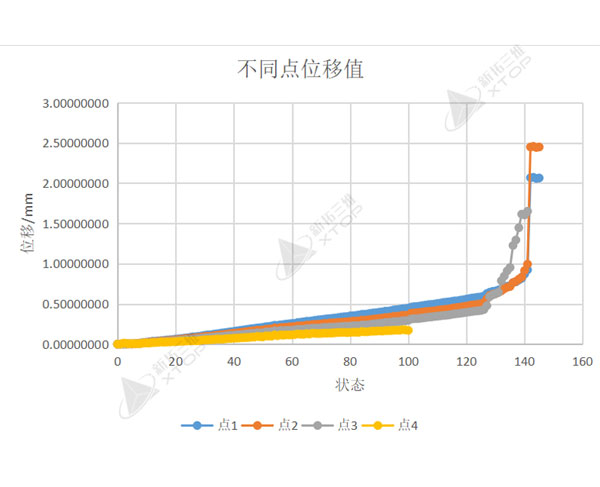

(4)不同点位移值:观测不同点位移随时间变化曲线,位移会有一个突然的增大,不同区域位移突变的时刻也不同。

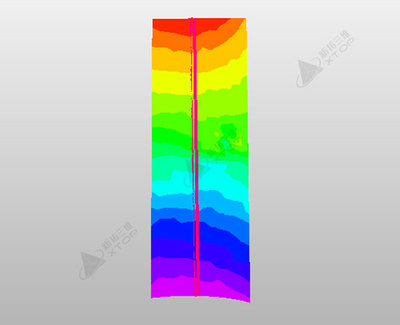

(5)截线位移分布:沿中心线方向截取一条线,可观测该条线上点的变形信息。位移量从上到下递减,在40mm出位移出现一定的突变,一是因为连接部分没有完全对正,二是因为上下两种材料不同,变形不同。

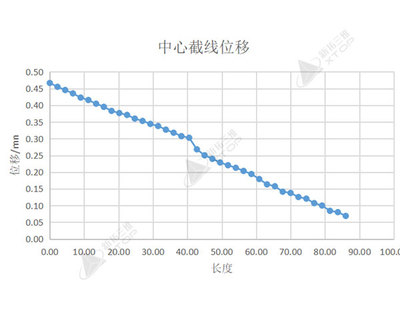

截线位移分布
