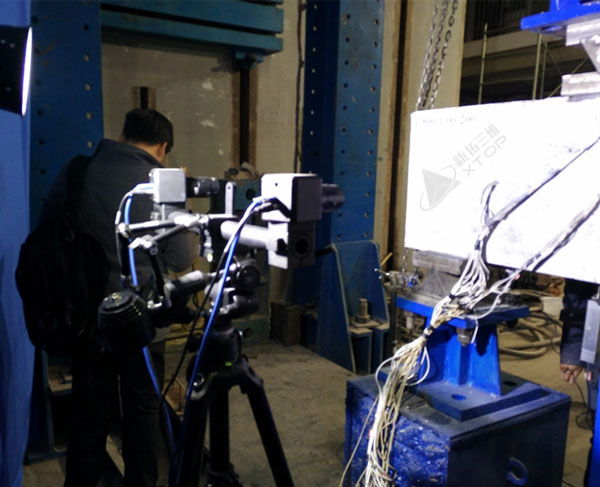

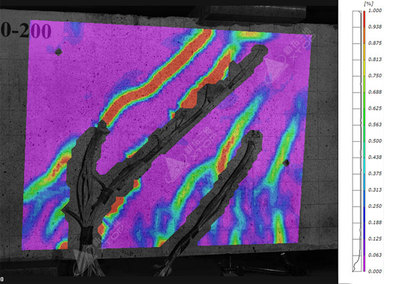

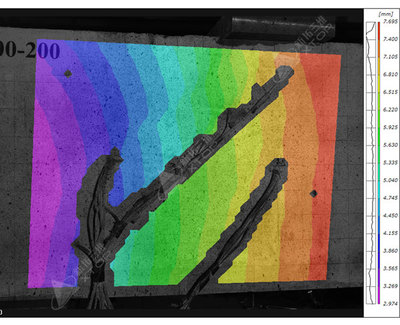

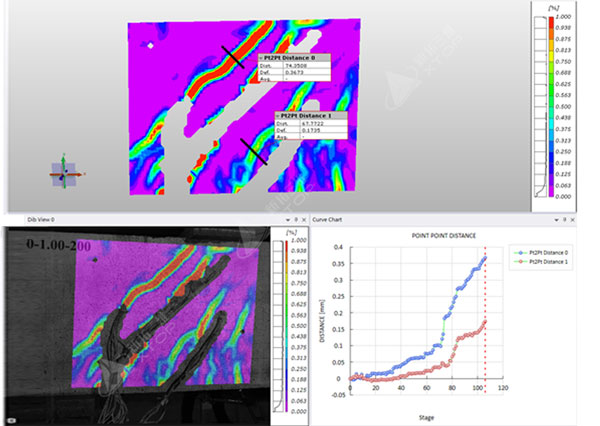

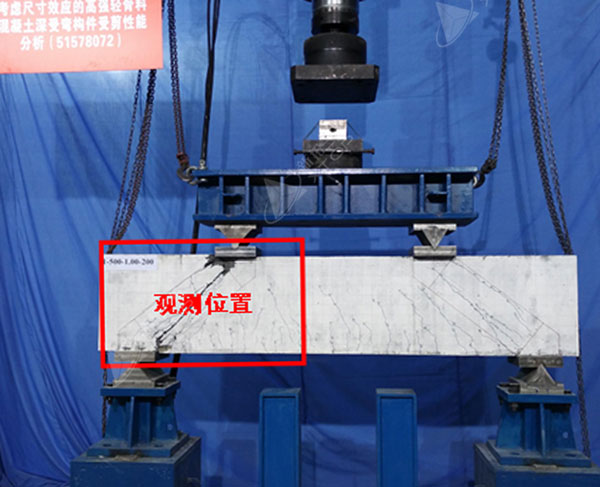

混凝土四点弯曲检测 检测目的 大型混凝土试件四点弯曲实验,测量表面位移场、应变场变化及裂纹扩展趋势。 检测方案概述 系统测量幅面为2000mmX1500mm,采用两个工业相机(900万像素、9帧)实时捕捉试件压缩过程中表面的散斑图案,通过相机标定、立体匹配、三维重建,最终获取物体表面的三维坐标、位移场、应变场等数据。 检测流程 (1)试件表面制备散斑图案。 (2)架设相机位置,标定相机内外参数。 (3)混凝土四点弯曲,相机同步采集数据。 (4)数据分析。 数据分析 (1)位移场:位移场从左向右数值逐渐变大,观测区域在左侧上下夹头位置处,靠近试件的内侧位移大、靠近试件的外侧位移小,与四点弯曲实验的理论预期相符。 (2)应变场:出现裂缝的区域应变场较大,未出现裂缝的区域应变场较小,且裂缝越宽应变值越大。 DIC测量位移值 DIC测量应变场 (3)裂纹宽度计算:通过点点距离功能,可测量两块区域的裂缝宽度分别为0.36mm、0.17mm。可见应变越大裂缝越宽。 |
